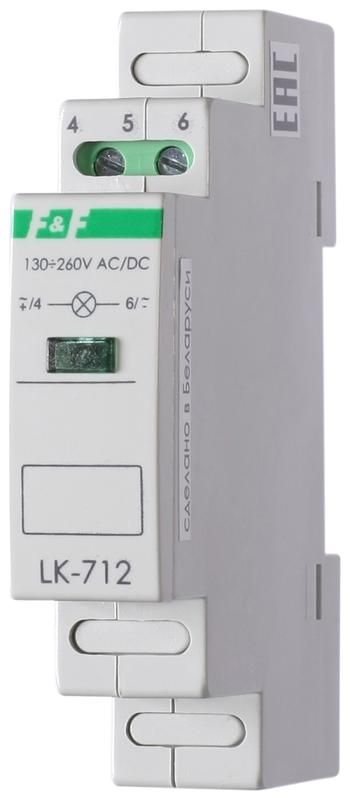

Указатель напряжения LK-712 (сигнализация наличия 1ф 35мм 230В IP20 монтаж на DIN-рейке) F&F EA04.007.001 Евроавтоматика

Указатель напряжения Евроавтоматика ФиФ с артикулом ea04.007.001 - компактное устройство для визуальной сигнализации наличия напряжения в однофазной сети. Устанавливается на DIN-рейку и работает без внешнего питания, используя напряжение самого объекта контроля.

Назначение и область применения

Указатель напряжения Евроавтоматика ФиФ предназначен для быстрой проверки наличия напряжения в цепях переменного тока. Он показывает, есть ли фаза на участке цепи - например, после автомата, рубильника или контактора. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных зданий. Часто используется при обслуживании оборудования, где важно исключить случайное включение.

Технические характеристики

• Диапазон измерения: 120–260 В (работает как в сетях 220 В, так и при колебаниях до 120 В)
• Тип тока: переменный (AC)
• Индикация: светодиодная (горит при наличии напряжения)
• Мощность потребления: минимальная - питание берётся прямо от контролируемой цепи
• Номинальный ток: 0,1 А - устройство не рассчитано на управление нагрузкой
• Количество модулей DIN: 1 (занимает один стандартный модуль шириной 17,5 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –25 C до +50 C
• Количество переключающих контактов: 0 - устройство не имеет выходных контактов, только индикатор

Совместимость и монтаж

Указатель напряжения Евроавтоматика ФиФ легко монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или проводов для крепления не требуется. К контактам подключаются два провода: один - к фазному проводнику, второй - к нулевому или заземлению (в зависимости от схемы). Нельзя использовать в цепях постоянного тока - только переменный.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита. Применяется в соответствии с ГОСТ Р МЭК 60947-5-1. Не предназначено для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Не требует внешнего источника питания - экономит место и снижает сложность схемы
• Яркий светодиод хорошо виден даже при плохом освещении
• Минимальный размер - занимает всего один модуль DIN
• Высокая надёжность: нет механических движущихся частей
• Подходит для массового применения в типовых щитах

Ограничения применения

• Не работает при напряжении ниже 120 В - при просадках может не светиться, хотя напряжение всё ещё есть
• Не подходит для трёхфазных систем - определяет только одну фазу
• IP20 не позволяет устанавливать в сырых, пыльных или открытых местах
• Нет выходных контактов - нельзя использовать для управления другими устройствами
• Не рекомендован для цепей постоянного тока - возможны неверные показания или повреждение

Примеры использования

• На входе автоматического выключателя в квартирном щите - чтобы сразу видеть, есть ли напряжение
• После контактора на станке - сигнал, что машина получила питание
• На шкафах с насосами, вентиляцией, нагревателями - для диагностики отключения
• В распределительных щитах на производстве - для безопасного проведения работ

Практические советы

• Проверьте перед установкой, что напряжение в вашей сети попадает в диапазон 120–260 В - особенно при использовании генераторов или стабилизаторов
• Не путайте с указателями высокого напряжения - этот прибор работает только в бытовых и промышленных сетях до 260 В
• При монтаже соблюдайте полярность: фаза подключается к одному контакту, ноль - к другому; если светодиод не горит, поменяйте провода местами
• Если в щите много устройств, выбирайте места с хорошим доступом света - светодиод не ярче обычного индикатора
• Замена не требуется - срок службы ограничен только отказом светодиода, который случается крайне редко
