Указатель напряжения WN-711 (1ф светодиод. шкала 35мм 230В IP20 монтаж на DIN-рейке) F&F EA04.007.004 Евроавтоматика

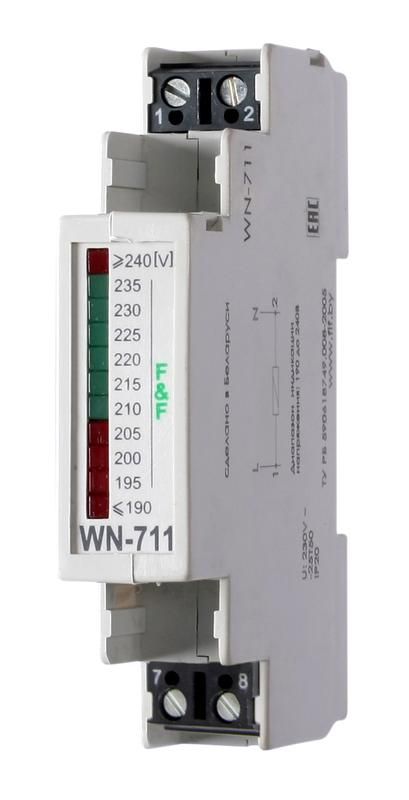

Указатель напряжения WN-711 от Евроавтоматика ФиФ - компактное устройство для визуального контроля уровня напряжения в однофазной сети 230 В, устанавливаемое на DIN-рейку. Он показывает реальное значение напряжения через светодиодную шкалу, что удобно при диагностике и настройке электрооборудования.

Назначение и область применения

Указатель напряжения WN-711 предназначен для постоянного наблюдения за уровнем напряжения в бытовых и промышленных сетях переменного тока. Устройство не измеряет ток, не регистрирует данные и не управляет оборудованием - оно лишь визуально демонстрирует текущее напряжение. Подходит для установки в распределительных щитах, на пультах управления, в цепях автоматизации, где важно оперативно определить отклонение от нормы. Часто используется в системах с чувствительным оборудованием, например, в станках, насосах, системах освещения и автоматики.

Технические характеристики

• Тип: указатель напряжения, однофазный
• Рабочее напряжение: 230 В (номинал), диапазон измерения - 190–240 В
• Ток: переменный (AC)
• Индикация: светодиодная шкала 35 мм, световая, с дискретностью 5 В
• Питание: берёт энергию прямо от контролируемой сети - внешний источник не нужен
• Класс точности: 2.5 - допустимая погрешность +-5–12 В в зависимости от точки измерения
• Монтаж: на DIN-рейку, занимает 1 модуль
• Защита: IP20 - против пальцев и крупных предметов, но не от пыли и воды
• Температура работы: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсата

Совместимость и монтаж

Указатель напряжения WN-711 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки достаточно вставить устройство в рейку и защелкнуть фиксатор. Нет необходимости в подключении проводов питания - он работает от того же участка сети, который проверяется. Клеммы для подключения находятся сзади - подключаются два провода: фаза и ноль контролируемой цепи. Максимальное сечение жил - 2,5 мм2. Не требует настройки после установки.

Безопасность и стандарты

Указатель напряжения WN-711 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Применяется в соответствии с ГОСТ IEC 61010-1. Отсутствие гальванической развязки означает, что корпус находится под потенциалом сети - при работе с устройством необходимо соблюдать правила электробезопасности. Не предназначено для использования во взрывоопасных зонах.

Преимущества

• Не требует внешнего источника питания - экономит место и снижает сложность монтажа
• Яркая светодиодная шкала позволяет легко определить уровень напряжения даже при плохом освещении
• Компактный формат (1 модуль) не перегружает щит
• Автоматическая работа - сразу после подключения начинает отображать значения
• Высокая надёжность: отсутствие механических частей, минимальное количество элементов

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных 230 В
• Не измеряет ток, мощность, частоту - только напряжение
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне закрытых щитов
• Класс точности 2.5 - не подходит для метрологических работ, только для визуального контроля
• Не имеет выходных сигналов - нельзя подключить к АСУ или PLC
• Работает только при наличии напряжения выше 190 В - ниже этого порога индикация не активна

Примеры использования

• Контроль напряжения в щите дома перед подключением дорогостоящей техники (стиральная машина, бойлер)
• Мониторинг качества электроснабжения на производстве - выявление просадок или перенапряжений
• Установка на панель управления станком для быстрого определения аварийного состояния сети
• Обслуживание систем освещения в офисах и складах - диагностика проблем с питанием

Практические советы

• При монтаже убедитесь, что напряжение на входных клеммах действительно 230 В - при более низком значении (например, 180 В) устройство не будет работать
• Не используйте в помещениях с высокой влажностью, сыростью или возможностью попадания воды - IP20 недостаточно
• Проверьте соответствие сечения проводов - слишком толстые жилы не войдут в клеммы
• Если требуется точный замер - используйте мультиметр; WN-711 служит только для ориентировочного контроля
• При длительной эксплуатации в условиях частых скачков напряжения срок службы LED-индикатора может снизиться - рекомендовано периодически проверять яркость свечения
