Указатель напряжения WN-723 (3ф светодиод. шкала 35мм 3х400/230+N IP20 монтаж на DIN-рейке) F&F EA04.007.005 Евроавтоматика

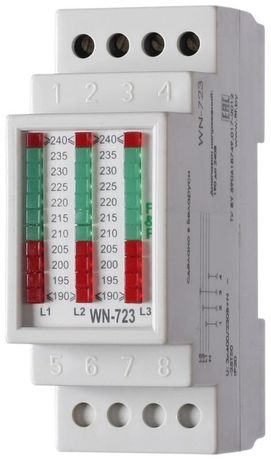

Указатель напряжения WN-723 от Евроавтоматика ФиФ - компактное устройство для визуального контроля напряжения в каждой фазе трёхфазной сети 380/220 В. Устанавливается на DIN-рейку и питается от самой контролируемой цепи, что делает его удобным решением для панелей управления, щитов и распределительных устройств.

Назначение и область применения

Указатель напряжения WN-723 используется для оперативного наблюдения за уровнем напряжения в трёх фазах переменного тока. Он показывает, есть ли напряжение в каждой фазе и насколько оно близко к норме - в пределах 190–240 В. Подходит для установки в силовых щитах, на станках, в системах автоматизации, где важно быстро определить перекос фаз, проседание или пропадание напряжения. Особенно полезен при обслуживании оборудования, требующего стабильного трёхфазного питания.

Технические характеристики

• Тип: указатель напряжения, трёхфазный
• Рабочее напряжение: 400 В между фазами / 230 В между фазой и нулём
• Диапазон измерения: 190–240 В (по каждой фазе)
• Дискретность индикации: 5 В (каждый светодиод соответствует интервалу 5 В)
• Тип тока: переменный (AC)
• Индикация: светодиодная шкала - 11 LED-индикаторов на каждую фазу
• Питание: от контролируемой сети, внешний источник не требуется
• Класс точности: 2.5
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в закрытых помещениях

Совместимость и монтаж

Указатель напряжения WN-723 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются три входа L1, L2, L3 и один N - соответственно, к фазам и нейтрали контролируемой сети. Нельзя подключать к постоянному току или сетям выше 400 В. Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж выполняется при отключенном питании. После установки проверьте правильность подвода фаз - неверное соединение приведёт к некорректной индикации.

Безопасность и стандарты

Указатель напряжения WN-723 соответствует требованиям безопасности для устройств класса II (двойная изоляция). Степень защиты IP20 исключает доступ к токоведущим элементам при обычной эксплуатации, но не обеспечивает защиту от пыли и влаги - поэтому устройство применяется только внутри электрошкафов. Соответствует ГОСТ Р 50030.2 и IEC 60947-5-1 для коммутационных устройств.

Преимущества

• Не требует внешнего источника питания - работает от сети, которую контролирует
• Чёткая визуальная индикация: каждый светодиод - шаг 5 В, легко определить отклонение
• Компактный формат: всего 2 модуля на DIN-рейке, экономит место в щите
• Высокая надёжность: отсутствие механических деталей, долгий срок службы LED-элементов
• Поддерживает работу в широком температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или на открытом воздухе - IP20 недостаточно
• Не подходит для сетей постоянного тока или напряжения выше 400 В
• Не является средством защиты - не отключает питание при аварии, только сигнализирует
• Не рекомендуется использовать в средах с частыми импульсными помехами - возможны ложные срабатывания
• Диапазон измерения ограничен 190–240 В; при напряжении ниже 190 В или выше 240 В индикация будет неполной или неактивной

Примеры использования

• Контроль напряжения в распределительном щите производственного участка
• Мониторинг фаз в системе конвейера с трёхфазными двигателями
• Обслуживание станков ЧПУ, чувствительных к перекосу фаз
• Проверка качества питания перед запуском дорогостоящего оборудования
• Аварийная сигнализация в щитах автоматики, где важна быстрая диагностика

Практические советы

• При монтаже убедитесь, что ноль (N) подключён правильно - без него индикация по всем фазам будет некорректной
• Если в вашей сети напряжение часто выходит за 190–240 В, используйте этот указатель только как ориентир, а не как точный измеритель
• Для более точного контроля сочетайте WN-723 с цифровым вольтметром
• При замене старого аналогичного устройства - проверьте совпадение количества модулей и тип подключения
• Не открывайте корпус во время работы - внутренние части находятся под высоким потенциалом
• При длительной работе при температуре выше 40 C возможна снижение яркости индикации - следите за условиями эксплуатации
