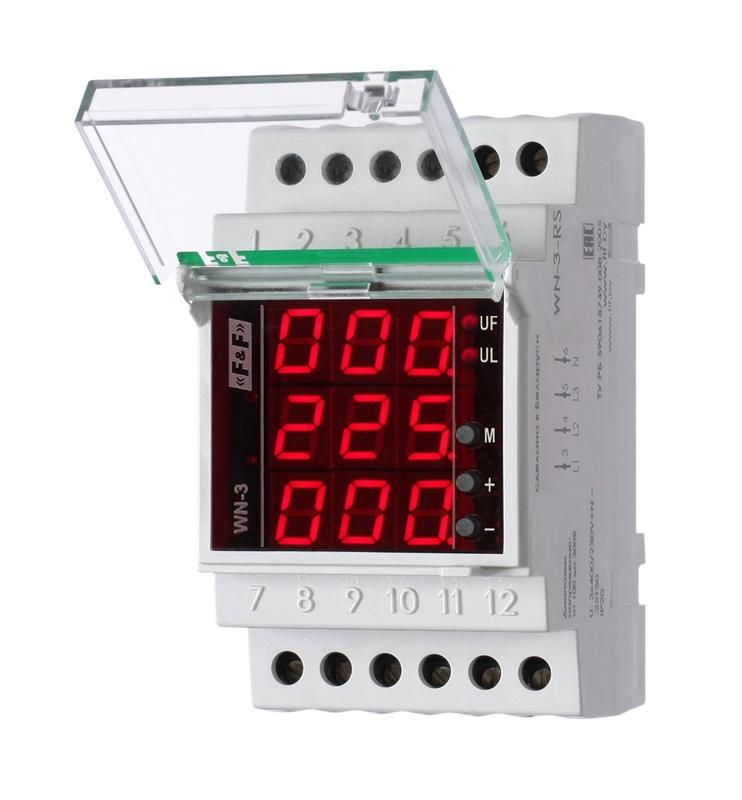

Указатель напряжения 3ф WN-3-RS 20-450В RS-485/ModbusRTU цифровая индикация 3 модуля монтаж на DIN-рейке F&F EA04.007.057 Евроавтоматика

Указатель напряжения WN-3-RS от Евроавтоматика - устройство для визуального контроля и передачи данных о напряжении в трёхфазных сетях 20–450 В. Монтируется на DIN-рейку, оснащён цифровым дисплеем и интерфейсом RS-485 с поддержкой Modbus RTU, что делает его удобным решением для автоматизированных систем и распределительных щитов.

Назначение и область применения

Указатель напряжения WN-3-RS используется для постоянного наблюдения за уровнем напряжения в трёхфазных электросетях. Он показывает текущие значения фазного или линейного напряжения на экране и одновременно передаёт эти данные в систему сбора информации через RS-485. Подходит для установки в распределительных щитах, на производственных линиях, в системах АСУ ТП, энергоуправления и других объектах, где требуется удалённый мониторинг качества электроэнергии.

Технические характеристики

• Диапазон измерения: 20–450 В переменного тока
• Количество фаз: 3
• Индикация: цифровая, 3-значная (отображает одно значение - фазное или линейное)
• Интерфейс связи: RS-485, протокол Modbus RTU
• Питание: от измеряемой сети (не требует внешнего источника)
• Габариты: 3 модуля (стандартная ширина DIN-рейки 54 мм)
• Функции: запоминание мин./макс. значений, пороговая сигнализация, настройка типа измерения (фазное/линейное)

Совместимость и монтаж

Указатель напряжения WN-3-RS устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на задней панели - к ним подводятся три фазы и ноль (при наличии). Устройство работает даже при потере двух фаз - достаточно питания от одной. Совместим со всеми контроллерами, SCADA-системами и PLC, поддерживающими Modbus RTU по RS-485. Кабель связи рекомендуется использовать экранированный, с заземлением экрана на одном конце.

Преимущества

• Не требует внешнего источника питания - питается прямо от сети, что снижает сложность монтажа
• Поддерживает два режима измерения: фазное и линейное напряжение - переключается программно
• Запоминает крайние значения напряжения, которые можно прочесть как с лицевой панели, так и по интерфейсу
• Работает при напряжении от 20 В - обеспечивает контроль даже при аварийном проседании сети
• Цифровая индикация повышает точность восприятия по сравнению с аналоговыми приборами

Ограничения применения

• Не предназначена для измерения постоянного тока - только переменный
• Максимальное напряжение - 450 В; применение выше этого предела недопустимо
• Не имеет встроенной защиты от импульсных помех - при высоком уровне ЭМИ рекомендуется использование фильтров
• Интерфейс RS-485 требует правильной терминирования и организации шины - некорректная настройка может вызвать сбои связи
• Не является средством коммутации - не управляет нагрузкой, только измеряет и передаёт данные

Примеры использования

• Контроль напряжения в распределительном щите промышленного цеха
• Интеграция в систему диспетчеризации на водоканале для мониторинга качества электроснабжения насосов
• Автоматический учёт напряжения на конвейерах в пищевой промышленности
• Аварийная сигнализация при выходе напряжения за допустимые пределы в серверной комнате

Практические советы

• Перед первым включением выберите тип измерения (фазное или линейное) - это влияет на отображаемую величину
• Настройте пороговые значения для сигнализации - они помогут выявить отклонения до возникновения аварии
• При использовании нескольких устройств на одной RS-485 шине убедитесь, что адреса всех приборов уникальны
• Учитывайте посадочную ширину: устройство занимает 3 модуля (54 мм) - планируйте место на рейке заранее
• Для долговечной работы избегайте установки рядом с мощными источниками помех - частотными преобразователями, сварочными аппаратами
• Чтобы получить исторические максимумы/минимумы, используйте команды Modbus RTU - не все системы умеют их автоматически считывать
