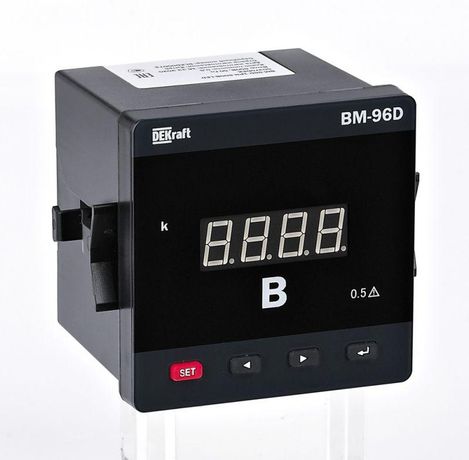

Вольтметр цифровой 96x96мм трехфазный, вход 600В, выход DO, LED-дисплей ВМ-96D | 50387DEK DEKraft APC

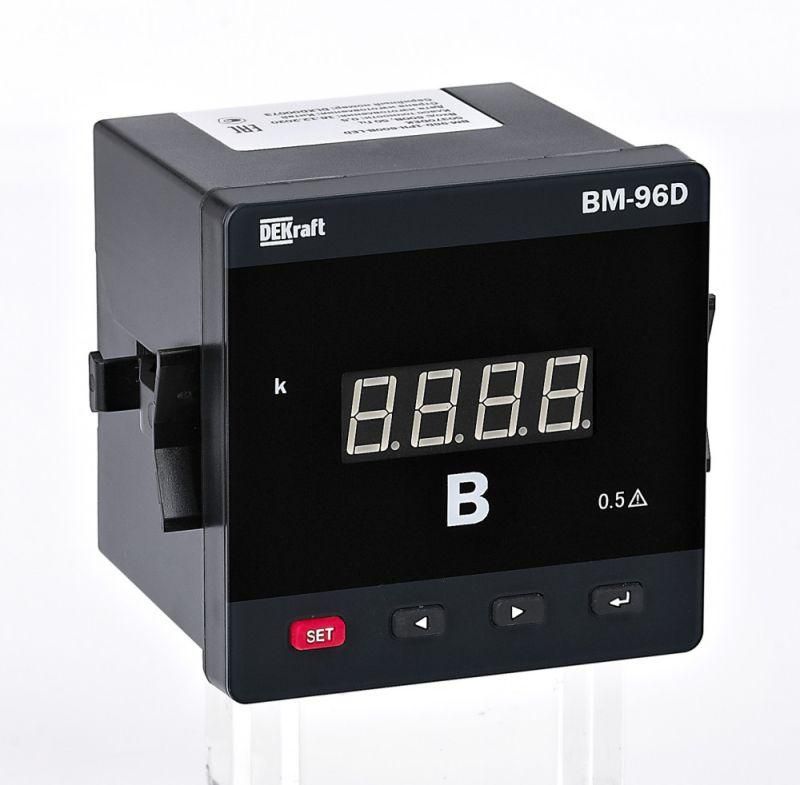

Вольтметр цифровой трехфазный ВМ-96D от DEKraft предназначен для точного измерения напряжения в трёхфазных сетях до 600 В переменного тока. Устройство оснащено LED-дисплеем и выходом дискретного сигнала (DO), что делает его удобным для автоматизированных систем контроля на промышленном оборудовании.

Назначение и область применения

ВМ-96D используется для постоянного мониторинга напряжения в трёхфазных электрических цепях. Подходит для установки в щитах управления, на панелях оборудования и в распределительных устройствах. Применяется на производствах, где важна стабильность сети - например, на станках, конвейерах, насосных станциях и в системах HVAC. Выход DO позволяет интегрировать прибор в системы автоматизации, например, для сигнализации аварийных значений напряжения.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерения: 0–600 В
• Класс точности: 0.5 - обеспечивает высокую точность измерений, подходящую для промышленного учёта
• Индикация: LED-дисплей - яркий, хорошо видимый даже при слабом освещении
• Габариты: 96×96 мм - стандартный формат для панельной установки
• Способ включения: поддерживает как прямое, так и трансформаторное включение - можно использовать с внешними трансформаторами напряжения (TV)
• Модульная ширина: 6 модулей - совместим с DIN-рейками и типовыми корпусами
• Выход: дискретный сигнал (DO) - для подключения к реле, контроллерам или системам АСУ ТП
• Сертификация: соответствует требованиям российских и международных норм безопасности

Совместимость и монтаж

ВМ-96D устанавливается в панели через отверстие 91×91 мм. Крепление осуществляется фиксирующими зажимами с тыльной стороны - без сверления. Для работы с напряжением выше 400 В рекомендуется применять трансформаторы напряжения (TV) класса точности не ниже 0.5. При прямом включении устройство рассчитано на максимальное напряжение 600 В - превышение недопустимо. Клеммы для подключения выведены на задней панели - доступны после установки. Совместим с большинством стандартных щитов и панелей, имеющих место под приборы 96×96 мм.

Безопасность и стандарты

ВМ-96D сертифицирован и соответствует требованиям ГОСТ и IEC по электробезопасности. Защита от перенапряжений реализована внутренними ограничителями. Работает в условиях, допускаемых для промышленного оборудования - температурный диапазон и влажность указаны в документации производителя. Не предназначен для установки во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Поддержка трансформаторного включения - позволяет измерять напряжение в высоковольтных сетях без прямого подключения
• LED-дисплей - чёткая индикация даже при ярком свете и с расстояния нескольких метров
• Выход DO - возможность создания аварийной сигнализации без дополнительных реле
• Класс точности 0.5 - надёжный инструмент для энергоаудита и контроля качества электроэнергии
• Стандартный размер 96×96 мм - легко заменяет аналогичные приборы старых поколений

Ограничения применения

• Не предназначен для измерения постоянного тока - работает только с переменным напряжением
• Максимальное напряжение 600 В - нельзя использовать в сетях выше этого значения, даже с трансформаторами
• Выход DO - только дискретный сигнал (вкл/выкл); не поддерживает аналоговые выходы (4–20 мА, 0–10 В)
• Не имеет встроенной коммуникации (RS485, Modbus) - требует внешних решений для удалённого сбора данных
• Работает при температуре от +5C до +40C - не для экстремальных условий без обогрева/охлаждения

Примеры использования

• Контроль напряжения на панели управления промышленного станка - предупреждает об отклонениях, которые могут повредить оборудование
• Установка в распределительном щите объекта - позволяет оперативно реагировать на проседание или перенапряжение
• Интеграция в систему АСУ ТП - выход DO подключается к PLC для логического управления (например, отключение нагрузки при превышении порога)
• Замена механических вольтметров в старых щитах - благодаря одинаковым габаритам не требуется переделывать панель

Практические советы

• При использовании с трансформаторами напряжения проверьте коэффициент трансформации - он должен соответствовать диапазону 0–600 В на первичной стороне
• Обязательно используйте кабели с достаточным сечением для подключения к клеммам - особенно при больших токах в цепи TV
• При монтаже в металлических щитах убедитесь, что корпус прибора надёжно заземлён через рамку
• Для долговечности избегайте установки рядом с источниками сильных помех - частотными преобразователями, сварочными аппаратами
• Если нужен вывод данных - параллельно с ВМ-96D установите цифровой регистратор или интерфейсный модуль с RS485
