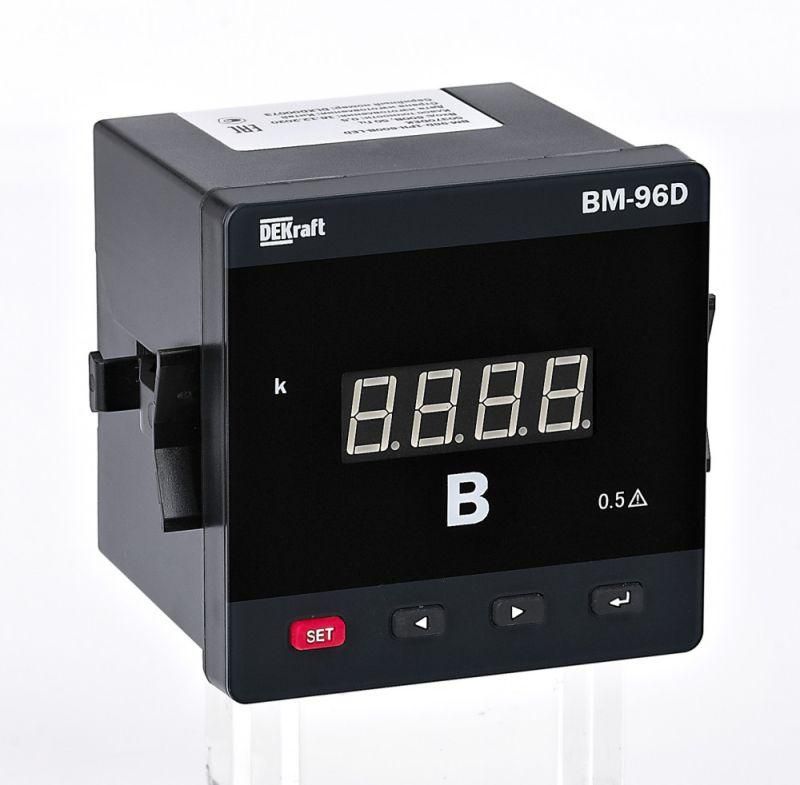

Вольтметр цифровой 96x96мм трехфазный, вход 600В, LED-дисплей ВМ-96D | 50386DEK DEKraft APC

Вольтметр цифровой 96x96 мм трехфазный, вход 600 В, LED-дисплей ВМ-96D от бренда DEKraft - прибор для точного измерения линейного напряжения в трёхфазных сетях переменного тока. Устройство устанавливается на панели щитов и подключается через трансформаторы напряжения, обеспечивая надёжную индикацию значений на ярком светодиодном экране.

Назначение и область применения

ВМ-96D предназначен для постоянного контроля уровня напряжения в трёхфазных электрических цепях с рабочим напряжением до 600 В. Применяется в распределительных щитах промышленных объектов, на энергообъектах, в системах автоматизации и на оборудовании, где требуется визуальный мониторинг напряжения. Подходит для установки в щитах управления насосными станциями, конвейерами, компрессорами и другим промышленным оборудованием.

Технические характеристики

• Тип напряжения: переменный ток (AC), частота 50 Гц
• Диапазон измерения: 0–600 В
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения
• Индикация: цифровая, LED-дисплей с высокой контрастностью
• Измерительная система: цифровая, основанная на дискретизации сигнала
• Трансформаторное включение: да - требует подключения через внешние трансформаторы напряжения (TV)
• Габариты: 96×96 мм
• Модульная ширина: 6 М (стандарт DIN 43880)
• Способ монтажа: на лицевую панель
• Сертификация: соответствует требованиям нормативных документов РФ

Совместимость и монтаж

ВМ-96D устанавливается в панель с отверстием 92×92 мм. Для работы прибора необходимы внешние трансформаторы напряжения, снижающие напряжение сети до безопасного уровня для внутренней схемы (обычно 100 В или 120 В). Клеммы для подключения TV находятся на задней части корпуса. Подключение выполняется по схеме “звезда” или “треугольник”, в зависимости от типа сети. Обязательно соблюдать полярность фаз при подключении. Напряжение питания прибора не требуется - он питается от измеряемого сигнала через трансформатор.

Безопасность и стандарты

Прибор сертифицирован и соответствует требованиям безопасности для электрооборудования. Имеет класс защиты IP20 - защищён от доступа пальцев и предметов диаметром более 12 мм, но не рассчитан на работу во влажной среде или под пылью. Не применяется в взрывоопасных зонах. Работает в температурном диапазоне, указанном в паспорте (не указана в данных - уточните у производителя).

Преимущества

• Высокая точность (класс 0.5) позволяет использовать прибор для учёта и контроля качества электроэнергии
• LED-дисплей хорошо виден даже при слабом освещении
• Универсальная модульная форма (6 М) совместима со стандартными DIN-панелями
• Цифровая обработка сигнала исключает влияние помех и дрейфа аналоговых элементов
• Поддерживает работу в трёхфазных сетях без необходимости переключения между фазами

Ограничения применения

• Не работает напрямую с высокими напряжениями - обязательно использование трансформаторов напряжения
• Не предназначен для измерения постоянного тока
• Не имеет функции регистрации данных - показания только в режиме реального времени
• Не защищён от влаги и пыли - запрещена установка в открытых или сырых помещениях без дополнительной защиты
• Работает только с частотой 50 Гц - несовместим с сетями 60 Гц

Примеры использования

• Контроль напряжения в главном распределительном щите производства
• Мониторинг состояния сети на участках с нестабильным напряжением
• Установка в панелях управления насосными станциями для выявления перекоса фаз
• Интеграция в системы АСКУЭ для сбора данных о качестве электроэнергии

Практические советы

• При замене старого аналогового вольтметра на ВМ-96D проверьте соответствие выходного напряжения трансформаторов - они должны давать 100/120 В, иначе прибор будет работать некорректно
• Обращайте внимание на посадочные размеры: отверстие в панели должно быть точно 92×92 мм, иначе прибор не закрепится
• Для многоканальных решений используйте другие приборы серии DEKraft - амперметры, частотомеры, счетчики - все имеют одинаковый форм-фактор и легко комбинируются
• Не допускайте попадания воды или конденсата на заднюю часть прибора - клеммы расположены открыто
• При первом включении возможна кратковременная мигание дисплея - это нормально, происходит инициализация процессора
