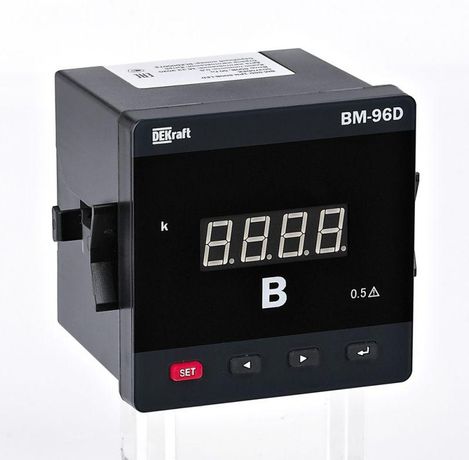

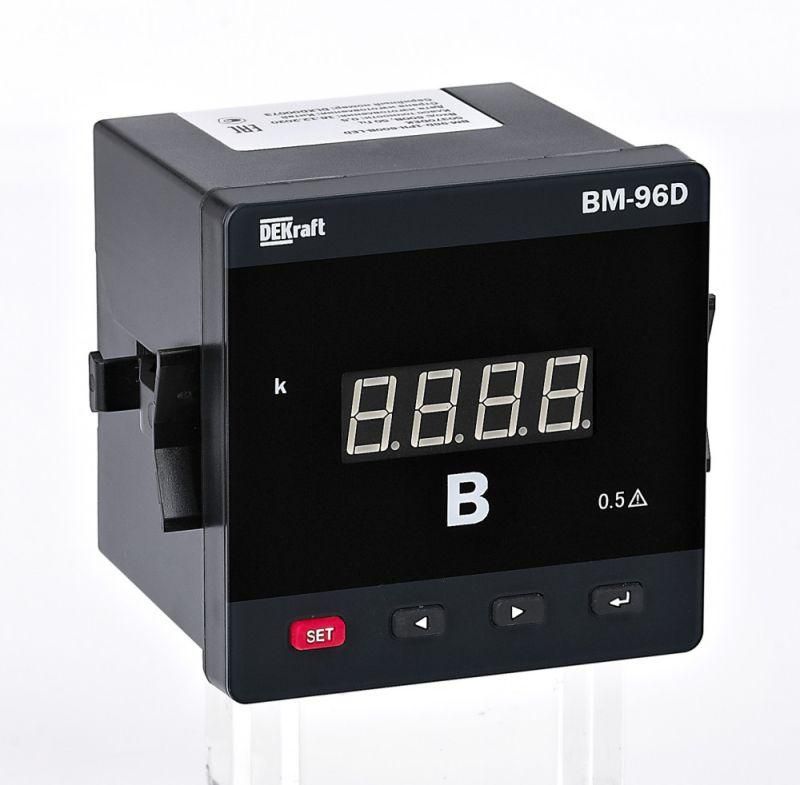

Вольтметр цифр. 96x96мм трехфазный, вх 600В, вых DO+RS485, LED-дисплей ВМ-96D | 50389DEK DEKraft APC

Вольтметр цифровой трехфазный 96x96мм, вход 600В, выход DO+RS485, LED-дисплей, серия ВМ-96D от DEKraft предназначен для точного измерения напряжения в трёхфазных сетях до 600 В. Устройство совмещает цифровую индикацию, интерфейсы связи и возможность работы как с прямым, так и с трансформаторным включением - что делает его универсальным решением для промышленной автоматизации.

Назначение и область применения

Вольтметр ВМ-96D используется для контроля уровня напряжения в трёхфазных электрических цепях переменного тока. Подходит для установки на щитах управления, распределительных устройствах, станках, конвейерах и других объектах промышленной автоматизации. Благодаря наличию выходов DO и RS485, устройство может передавать данные в системы АСУ ТП, SCADA или другие контроллеры.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерения: 0–600 В
• Класс точности: 0.5 - обеспечивает высокую точность измерений, подходящую для промышленного учёта
• Габариты: 96×96 мм - стандартный формат для панельных приборов
• Индикация: LED-дисплей - яркая, чёткая подсветка, видна даже при слабом освещении
• Поддержка включения: прямое и трансформаторное - позволяет использовать как в низковольтных сетях, так и через трансформаторы напряжения (TV)
• Выходы: дискретный (DO) и RS485 - для сигнализации и удалённой передачи данных
• Модульная ширина: 6 модулей - соответствует стандарту DIN 43880
• Сертификация: есть - соответствие требованиям безопасности и EMC

Совместимость и монтаж

Вольтметр ВМ-96D устанавливается в панели методом встраивания - фиксируется за счёт двух боковых зажимов. Для монтажа требуется отверстие 92×92 мм. Клеммы для подключения находятся сзади - доступны после установки прибора. При использовании трансформаторного включения необходимо подключить вторичные выводы TV к клеммам L1, L2, L3 и N. Выход RS485 требует экранированного кабеля с правильной полярностью A/B. DO-выход работает как реле - может запускать сигналы тревоги при превышении порога напряжения.

Безопасность и стандарты

Вольтметр ВМ-96D прошёл сертификацию и соответствует нормам безопасности для электрооборудования. Применяет изолированные входы, что исключает риск повреждения при перегрузках. Работает в условиях, допускаемых для промышленных помещений класса IP54 (по умолчанию, без указания явно - предполагается по типовой практике DEKraft).

Преимущества

• Два способа подключения - прямое и трансформаторное - увеличивает гибкость применения
• LED-дисплей обеспечивает хорошую читаемость в любых условиях освещения
• Интерфейс RS485 позволяет интегрировать прибор в систему сбора данных без дополнительных преобразователей
• Класс точности 0.5 - выше среднего, подходит для энергоаудита и коммерческого учёта
• Стандартный размер 96×96 мм - легко заменяет аналогичные приборы старых поколений

Ограничения применения

• Не предназначена для постоянного измерения напряжения выше 600 В - возможен выход из строя
• Работает только с переменным током - не подходит для постоянного напряжения (DC)
• Выход DO - одноканальный, не поддерживает многоканальную сигнализацию
• Требуется внешнее питание - прибор не автономный; питание подаётся от сети 220 В или от источника управления
• Не имеет защиты от перенапряжений на входе - рекомендуется применять дополнительные ограничители

Примеры использования

• Контроль напряжения на вводе в цехе с несколькими трансформаторами
• Интеграция в систему мониторинга качества электроэнергии на заводе
• Аварийная сигнализация при проседании напряжения ниже заданного порога через DO-выход
• Замена механических вольтметров в старых щитах с сохранением габаритов

Практические советы

• При трансформаторном включении проверьте коэффициент трансформации TV - он должен соответствовать диапазону 0–600 В на первичной стороне
• Для надёжной связи по RS485 используйте терминальные резисторы 120 Ом на крайних устройствах сети
• При установке в щите соблюдайте минимальный зазор вокруг прибора - не менее 10 мм для теплоотвода
• Проверьте наличие питания на клеммах AUX перед включением - прибор не будет работать без него
• При замене старого вольтметра сверьте посадочные размеры - хотя 96×96 мм стандартны, форма рамки может отличаться
