Вольтметр цифр. 96x96мм трехфазный, вход 600В, выход RS485, LED-дисплей ВМ-96D | 50388DEK DEKraft APC

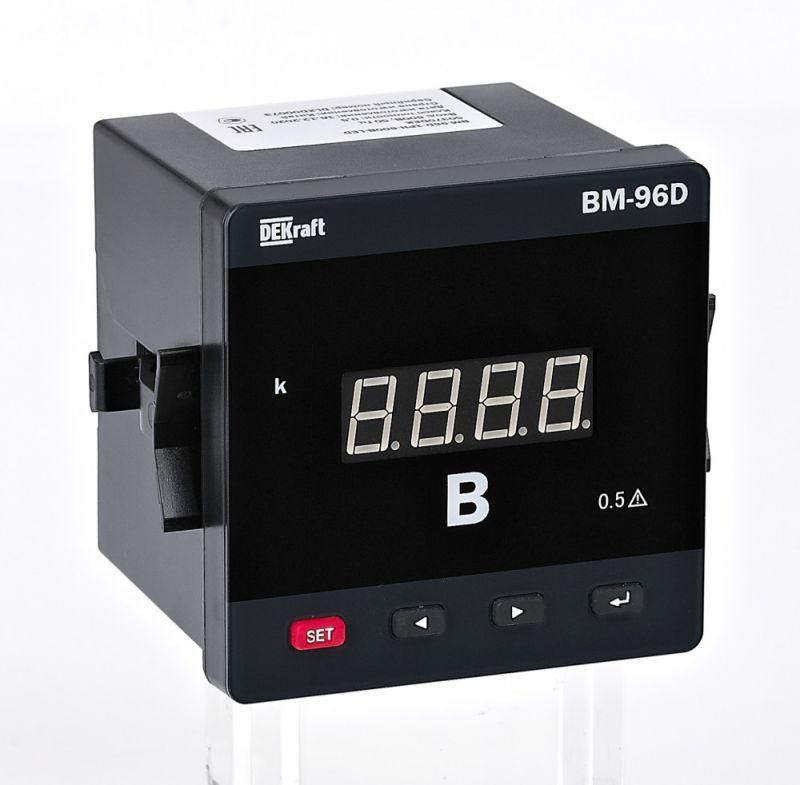

Вольтметр цифровой трехфазный серии ВМ-96D от DEKraft - устройство для точного измерения и отображения напряжения в трёхфазных сетях до 600 В с выводом данных через RS485. Подходит для установки на щитах управления, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

Вольтметр ВМ-96D предназначен для измерения и отображения действующего значения переменного напряжения в трёхфазных электрических цепях. Устройство работает как в режиме прямого включения, так и с использованием трансформаторов напряжения. Применяется в распределительных щитах, на подстанциях, в системах АСУ ТП, на производствах с высокими требованиями к контролю качества электроэнергии - например, на станках, конвейерах, насосных станциях и в HVAC-системах.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерения: 0–600 В
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения
• Индикация: светодиодный (LED) дисплей - яркий, чёткий, виден даже при ярком освещении
• Габариты: 96×96 мм - стандартный формат для монтажа в панели
• Выход: интерфейс RS485 - позволяет передавать данные в системы сбора информации (SCADA, PLC)
• Трансформаторное включение: да - поддерживает работу с внешними ТН (трансформаторами напряжения)
• Модульная ширина: 6 модулей (по стандарту DIN 43880)
• Способ монтажа: на лицевую панель - фиксируется сзади зажимами
• Сертификация: соответствует нормативным требованиям РФ и ЕАЭС

Совместимость и монтаж

Вольтметр ВМ-96D устанавливается в панель с отверстием 91×91 мм. Для монтажа требуется вырезать прямоугольное отверстие в стенке щита, вставить прибор и зафиксировать его двумя боковыми зажимами. Клеммы для подключения находятся с задней стороны. При работе с трансформаторами напряжения (ТН) - подключаются вторичные обмотки (обычно 100 В или 57,7 В). Напряжение питания прибора берётся от измеряемой сети - внешний источник не нужен. Интерфейс RS485 требует экранированного кабеля с правильной терминированием на концах линии. Максимальная длина линии - до 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Вольтметр ВМ-96D прошёл обязательную сертификацию и соответствует требованиям ГОСТ Р 50030.2, ГОСТ Р 51317.1, а также нормам безопасности для оборудования класса защиты II. Устройство рассчитано на работу в условиях перегрузок до 120% от номинала. Электрическая прочность изоляции - не менее 2 кВ между цепями и корпусом. Работает в температурном диапазоне от -10C до +50C.

Преимущества

• Высокая точность (класс 0.5) - подходит для коммерческого учёта и контроля энергоэффективности
• Поддержка двух режимов включения - прямое и трансформаторное - увеличивает универсальность
• RS485-выход - легко интегрируется в современные системы автоматизации
• Яркий LED-дисплей - удобен для визуального контроля без доступа к компьютеру
• Стандартный размер 96×96 мм - совместим со всеми типовыми щитами и панелями

Ограничения применения

• Не предназначена для постоянной работы при напряжении выше 600 В - возможен выход из строя
• Не имеет встроенного источника питания - зависит от измеряемой сети; не подходит для автономных систем
• Работает только с переменным током - не измеряет постоянное напряжение
• Требует соблюдения полярности при подключении к ТН - неверное подключение исказит показания
• Не защищён от попадания воды - не используется во влажных средах без дополнительной защиты IP65+

Примеры использования

• Контроль напряжения на вводе в промышленный цех с напряжением 380/660 В
• Интеграция в систему SCADA на тепловой станции для мониторинга параметров сети
• Установка в распределительном щите объекта ЖКХ для наблюдения за колебаниями напряжения
• Связь с ПЛК на конвейере для автоматического отключения при превышении порогового напряжения

Практические советы

• При использовании с трансформаторами напряжения проверьте коэффициент трансформации - он должен соответствовать диапазону 0–600 В на первичной стороне
• Для надёжной связи RS485 используйте кабель типа FTP с экраном и заземлением на одном конце
• При установке в щит с большим числом приборов - оставляйте минимум 10 мм свободного места вокруг для теплоотвода
• Не забудьте закрыть крышку после подключения - она обеспечивает степень защиты IP54
• Для диагностики сети рекомендовано использовать ВМ-96D вместе с аналогичными амперметрами серии ВМ-96D - они работают в единой системе и имеют одинаковый протокол передачи данных
