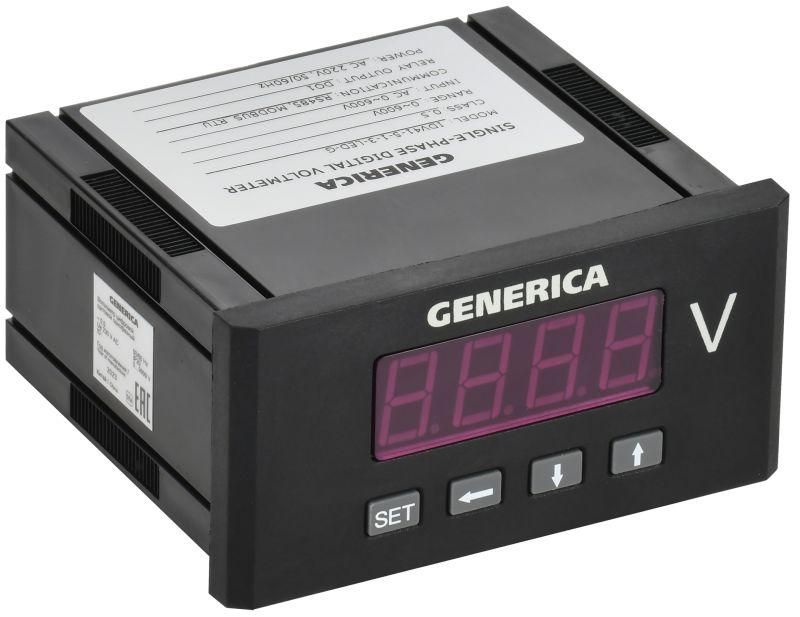

Вольтметр цифровой щитовой однофазный DO RS-485 48х96мм LED | IDV41-5-1-3-LED-G GENERICA IEK

Вольтметр цифровой щитовой однофазный DO RS-485 48×96 мм LED от GENERICA предназначен для точного измерения напряжения в сетях переменного тока и интеграции в системы автоматизации через интерфейс RS-485. Артикул idv41-5-1-3-led-g соответствует стандартному формату 48×96 мм и подходит для установки в шкафы управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Вольтметр цифровой щитовой однофазный DO RS-485 48×96 мм LED используется для контроля уровня напряжения в однофазных цепях переменного тока. Применяется в распределительных щитах жилых домов, офисов, заводов и других объектов с низковольтными системами. Благодаря наличию интерфейса RS-485, устройство может передавать данные в системы АСУ ТП, SCADA или другие контроллеры для удалённого мониторинга.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В - позволяет контролировать высокие значения напряжения без внешних делителей
• Индикация: светодиодная (LED), яркая, видна даже при слабом освещении
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения
• Трансформаторное включение: да - работает с трансформаторами напряжения (TN), снижает нагрузку на первичную цепь
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Форм-фактор: 48×96 мм - стандартный размер для щитового монтажа
• Исполнение: на переднюю панель - устанавливается в проём щита, фиксируется защёлками
• Модульное исполнение: да - совместим с DIN-рейкой и другими модульными устройствами

Совместимость и монтаж

Вольтметр цифровой щитовой DO RS-485 48×96 мм LED имеет стандартный посадочный размер 48×96 мм и легко монтируется в любые щиты с таким же отверстием. Для работы требуется подключение к сети через трансформатор напряжения - он не подключается напрямую к линии 220–380 В. Устройство полностью совместимо с трансформаторами тока ТТИ IEK, что обеспечивает надёжную работу в составе комплексной системы учёта. Клеммы для подключения проводов расположены сзади, доступны после установки в щите. Интерфейс RS-485 требует экранированного двужильного кабеля с терминацией на концах линии.

Безопасность и стандарты

Вольтметр цифровой щитовой DO RS-485 48×96 мм LED сертифицирован и соответствует требованиям технических регламентов ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность низковольтного оборудования). Это гарантирует соответствие нормам безопасности для использования в России и странах ЕАЭС.

Преимущества

• Высокая точность класса 0.5 - идеально для учётных и контрольных задач
• RS-485 - возможность интеграции в цифровые системы без дополнительных преобразователей
• Поддержка трансформаторного включения - безопаснее и точнее, чем прямое подключение
• Низкое энергопотребление (1 Вт) - не влияет на баланс нагрузки в щите
• Яркий LED-дисплей - удобен для визуального контроля в условиях плохого освещения

Ограничения применения

• Не предназначена для постоянного измерения постоянного тока - только переменный ток
• Требует обязательного подключения через трансформатор напряжения; нельзя использовать напрямую на линии выше 500 В
• Интерфейс RS-485 требует правильной топологии (линейная, без ответвлений); несовместим с Ethernet или Wi-Fi без дополнительных шлюзов
• Не имеет защиты от перенапряжений - рекомендуется применять вместе с грозозащитой

Примеры использования

• Щиты управления насосными станциями - контроль напряжения питания
• Производственные линии - мониторинг качества электроэнергии
• Жилищно-коммунальные хозяйства - учёт напряжения в этажных щитках
• Коммерческие здания - интеграция в системы энергоаудита через протокол Modbus RTU

Практические советы

• При монтаже проверьте глубину щита - задняя часть устройства выступает, нужен запас минимум 80 мм
• Для RS-485 используйте кабель с медным экраном (например, FTP 2x0.75 мм2) и обязательно подключите заземление экрана в одной точке
• Учитывайте посадочный размер 48×96 мм - не все щитовые отверстия точно соответствуют этому размеру, возможна доработка рамки
• При использовании с трансформаторами ТТИ IEK - убедитесь, что коэффициент трансформации совпадает с входным диапазоном вольтметра
• Для долговечной работы избегайте установки рядом с источниками сильных помех - частотными преобразователями, сварочными аппаратами
