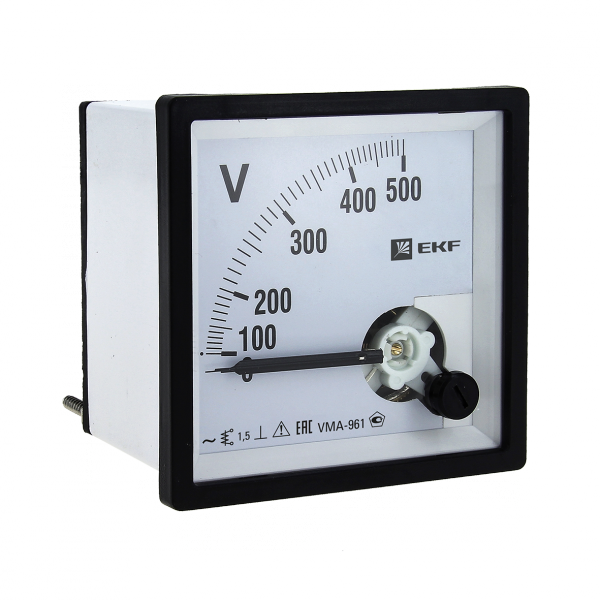

Вольтметр аналоговый VM-A961 на панель 96х96 (квадратный вырез) 500В прямое подкл. EKF vm-a961-500/vma-961-500

Вольтметр аналоговый на панель 96×96 (квадратный вырез) 500 В прямое подключение, класс точности 2 - прибор для визуального контроля напряжения в сетях переменного тока до 500 В. Модель из серии PROxima от EKF™ рассчитана на установку в распределительных щитах и обеспечивает надёжную работу в условиях промышленных и бытовых объектов.

Назначение и область применения

Вольтметр аналоговый на панель 96×96 предназначен для постоянного наблюдения за уровнем напряжения в однофазных цепях переменного тока. Устанавливается в электрощитах промышленных станций, ЖЭКов, офисных зданий, производственных линий и других объектах, где требуется визуальный контроль параметров сети. Прямое подключение позволяет использовать прибор без внешних преобразователей - достаточно подвести провода к клеммам.

Технические характеристики

• Диапазон измерения: 0–500 В переменного тока (AC)
• Класс точности: 1.5 - означает максимальную погрешность +-1.5% от верхнего предела измерения (+-7.5 В при 500 В)
• Тип индикации: аналоговая, с механической стрелкой
• Угол отклонения стрелки: 90° - оптимальный угол для удобного считывания показаний
• Измерительная система: магнитомягкое железо - обеспечивает стабильность показаний и устойчивость к перегрузкам
• Тип монтажа: на переднюю панель, с квадратным вырезом 96×96 мм
• Степень защиты: IP20/IP50 - защита от доступа пальцами и крупной пыли; не герметичен, не предназначен для влажных сред
• Потребляемая мощность: 0 Вт - прибор не потребляет энергию из измеряемой цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Сертификация: соответствует ГОСТ 8711-93
• Модульная ширина: 6 модулей - совместим с DIN-рейкой стандартных щитов

Совместимость и монтаж

Вольтметр аналоговый на панель 96×96 устанавливается в заранее подготовленный квадратный вырез 96×96 мм в лицевой панели щита. Для монтажа используется фиксирующая гайка с тыльной стороны. Подключаются два провода: вход L и N - к клеммам на задней части корпуса. Напряжение подаётся напрямую - без трансформаторов или делителей. Прибор совместим с любыми щитами, имеющими стандартный вырез 96×96 мм. Не требует внешнего питания.

Безопасность и стандарты

Вольтметр соответствует требованиям ГОСТ 8711-93 и прошёл сертификацию. Защита IP20/IP50 исключает случайный контакт с токоведущими частями и попадание крупной пыли. Не предназначен для установки во влажных, взрывоопасных или открытых помещениях. Работает в нормальных условиях эксплуатации - внутри закрытых щитов.

Преимущества

• Простота и надёжность - отсутствие электроники снижает риск отказа
• Не требует питания - экономия энергии и отсутствие зависимости от блоков питания
• Чёткая визуальная индикация - стрелка хорошо видна даже при плохом освещении
• Высокая устойчивость к кратковременным перегрузкам благодаря магнитомягкой системе
• Совместимость с типовыми щитами - легко заменить старые аналоги

Ограничения применения

• Работает только с переменным током - не подходит для постоянного напряжения (DC)
• Не имеет цифрового вывода - нельзя подключить к АСКУЭ или автоматизации
• IP20/IP50 - не защищён от брызг воды, пара, масла - запрещено использование в сырых, технологических зонах без дополнительной защиты
• Класс точности 1.5 - недостаточен для высокоточных измерений (например, в лабораториях)
• Фиксированный диапазон 500 В - нельзя изменить пределы измерения

Примеры использования

• Контроль напряжения в главном распределительном щите многоквартирного дома
• Наблюдение за питанием на станке с ЧПУ в цеху
• Индикация уровня напряжения в щите управления конвейерной линией
• Замена устаревших вольтметров в существующих щитах без изменения дизайна

Практические советы

• При монтаже проверьте точность выреза - отклонение более 1 мм затруднит установку
• Подключайте провода плотно - слабый контакт вызывает скачки стрелки и неверные показания
• Не используйте в местах с сильными вибрациями - возможен сбой стрелки
• Для долговечности избегайте установки рядом с источниками тепла (трансформаторами, нагревательными элементами)
• При замене убедитесь, что новый вольтметр аналоговый на панель 96×96 от EKF™ имеет тот же класс точности и диапазон - иначе показания будут некорректны
