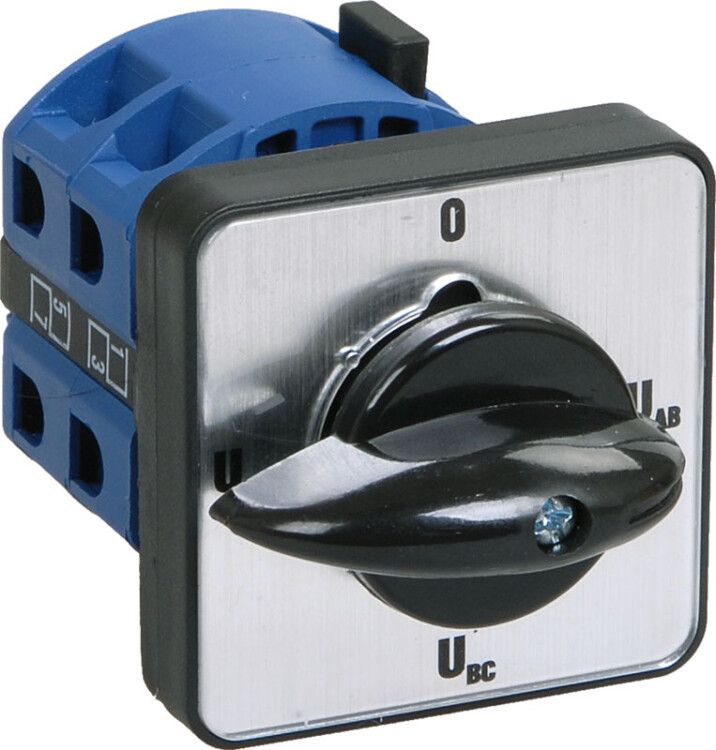

Переключатель кулачковый ПКП25-53/О 25А на 3 полож. Uca-O-Uab-Ubc 400В IEK BCS13-025-5

Переключатель кулачковый ПКП25-53 25А Uca-O-Uab-Ubc 3Р 400В от бренда IEK - это механический коммутационный аппарат без собственного энергопотребления, предназначенный для переключения трёхфазных цепей с нейтральным положением и измерением напряжения между фазами. Устройство применяется в промышленной автоматике, системах управления двигателями и контрольных цепях.

Назначение и область применения

Переключатель кулачковый ПКП25-53 25А Uca-O-Uab-Ubc 3Р 400В используется для ручного переключения трёхфазных электрических цепей. Он позволяет выбирать один из четырёх рабочих режимов: «Uca», «O» (нейтраль), «Uab», «Ubc». Это делает его удобным для:

• переключения питания трёхфазных двигателей;
• изменения порядка фаз для реверса;
• отключения цепи в нейтральном положении для обслуживания;
• измерения напряжения между фазами через внешние приборы;
• управления цепями сигнализации и управления.

Применяется в пультах управления станков, конвейеров, насосов, компрессоров и других промышленных объектах с частым ручным управлением.

Технические характеристики

• Количество полюсов: 3 - переключаются все три фазы одновременно.
• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения.
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях переменного тока до 400 В.
• Количество положений: 4 - «Uca», «O» (нейтраль), «Uab», «Ubc»; переключение происходит поворотом ручки.
• Нейтральное положение: есть - обеспечивает полное отключение цепи без замыкания фаз.
• Измерение между фазами: да - контакты позволяют подключить вольтметр для контроля напряжения Uab, Ubc, Uca.
• Способ монтажа: встраиваемый, на монтажную плату - устанавливается в щиты или пульты с отверстием 48×48 мм.
• Максимальное сечение кабеля: 6 мм2 - допустимо подключение медных проводов до этой площади.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, типичных для промзон.
• Срок службы: 10 лет - при условии соблюдения норм эксплуатации и отсутствия перегрузок.

Совместимость и монтаж

Переключатель кулачковый ПКП25-53 25А Uca-O-Uab-Ubc 3Р 400В совместим со всеми стандартными монтажными платами и панелями с отверстием 48×48 мм. Для установки требуется:

• вырезать прямоугольное отверстие 48×48 мм в лицевой панели;
• вставить корпус устройства до упора;
• фиксировать двумя гайками сзади (входят в комплект);
• подключить фазы A, B, C и нейтраль (при необходимости) к клеммам с маркировкой L1–L3 и N.

Не рекомендуется использовать в местах с высокой вибрацией без дополнительной амортизации. Кабельные входы не герметизированы - при работе в сыром помещении необходимо применять дополнительные вводы или герметики.

Безопасность и стандарты

Переключатель кулачковый ПКП25-53 25А Uca-O-Uab-Ubc 3Р 400В соответствует требованиям ГОСТ Р 5003.03 и имеет сертификат соответствия РОСС CN.МЕ.95.B27365. Конструкция исключает самопроизвольное переключение благодаря надёжному фиксирующему механизму поворотной ручки. Наличие нейтрального положения снижает риск случайного включения при техобслуживании.

Преимущества

• Механическая надёжность - нет электроники, не боится помех, скачков напряжения и перегрева.
• Чёткая визуальная индикация положения - ручка легко определяет текущий режим без дополнительных индикаторов.
• Функциональность измерения фазного напряжения - позволяет контролировать состояние сети без отдельного вольтметра.
• Высокая долговечность - срок службы 10 лет при регулярном использовании.
• Совместимость с большинством промышленных щитов - стандартный размер 48×48 мм.

Ограничения применения

• Не предназначен для работы в условиях постоянной влаги, пыли или химически активной среды - степень защиты IP20 недостаточна.
• Запрещено использование в цепях постоянного тока - только переменный ток до 400 В.
• Не подходит для частых операций более 60 раз в час - возможен износ контактной группы.
• Не имеет автономной блокировки - для безопасности в опасных зонах требуется дополнительная система блокировок (например, ключевой замок).
• Не рассчитан на автоматическое управление - только ручное переключение.

Примеры использования

• На станке ЧПУ: переключение между основным и резервным питанием трёхфазного шпинделя.
• В системе конвейера: реверс движения путём изменения последовательности фаз (Uab ↔ Ubc).
• В распределительном щите: отключение всей линии в нейтральном положении для ремонта.
• В диагностическом оборудовании: подключение вольтметра к клеммам для проверки баланса напряжения между фазами.

Практические советы

• При подключении используйте кабель с жилами не толще 6 мм2 - большие сечения не войдут в клеммы.
• Обязательно отключите питание перед монтажом - даже при нейтральном положении возможен потенциал на клеммах.
• Для длительной эксплуатации в пыльных помещениях закрывайте переключатель ПКП25-53 25А Uca-O-Uab-Ubc 3Р 400В защитной крышкой или устанавливайте в закрытую панель.
• Проверьте соответствие маркировки клемм (L1–L3) с вашей схемой - неверное подключение может вызвать короткое замыкание.
• При замене старого аналога - сверьте количество положений и функции: ПКП25-53 отличается от моделей без нейтрали и без измерения фаз.
