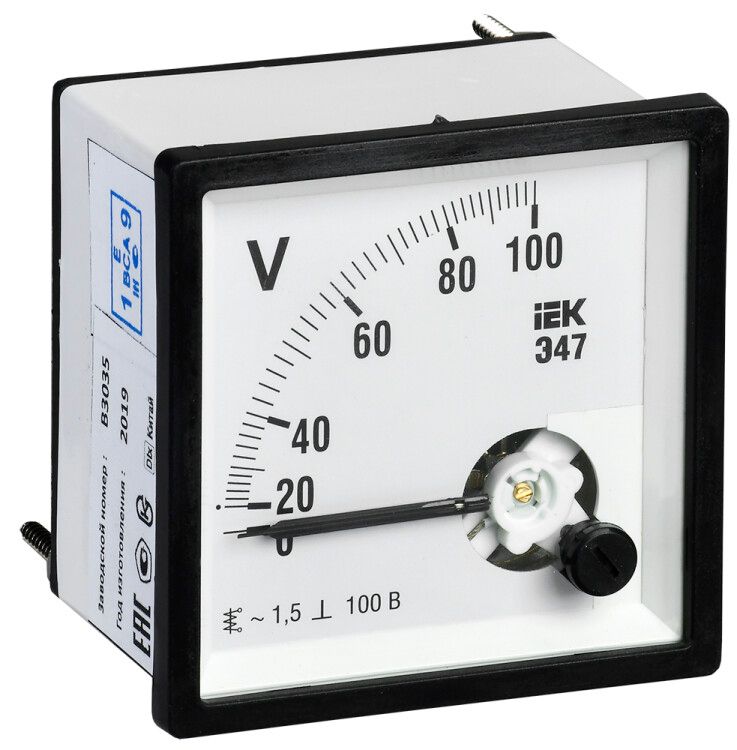

Вольтметр 100В 72х72 AC непосредственного включения Э47 - IPV10-6-0100-E IEK

Вольтметр Э47 100В 72х72мм класс точности 1.5 непосредственного включения - аналоговый прибор от IEK для измерения переменного напряжения до 100 В в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул ipv10-6-0100-e соответствует стандартному формату монтажа 72×72 мм.

Назначение и область применения

Вольтметр Э47 100В 72х72мм класс точности 1.5 непосредственного включения предназначен для контроля уровня напряжения в одинофазных цепях переменного тока. Применяется в низковольтных распределительных устройствах: щитах управления, шкафах автоматики, силовых пунктах на заводах, в офисах и многоквартирных домах. Устанавливается непосредственно на лицевую панель щита для визуального наблюдения.

Технические характеристики

• Диапазон измерения: 0–100 В переменного тока (AC)
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип индикации: аналоговая, с механической стрелкой
• Измерительная система: электромагнитная - работает за счёт взаимодействия магнитных полей катушки и сердечников
• Максимальный угол отклонения стрелки: 90°
• Способ монтажа: на переднюю панель, с использованием монтажной платы
• Размеры: 72 × 72 мм - совместим с типовыми отверстиями в щитах
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и воды
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Нормативные документы: ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, ТУ 4223-023-18461115-2008

Совместимость и монтаж

Вольтметр Э47 100В 72х72мм класс точности 1.5 непосредственного включения имеет стандартизованный корпус 72×72 мм и крепится через монтажную плату в панели щита. Подключение осуществляется напрямую к контролируемому участку цепи - без трансформаторов или делителей. Клеммы расположены сзади, провода подключаются к выводам L и N. Обязательно использовать медные провода сечением не менее 0,75 мм2. Перед установкой проверьте соответствие напряжения в сети диапазону 0–100 В - превышение вызовет выход из строя.

Безопасность и стандарты

Прибор внесён в Государственный реестр средств измерений и имеет официальное утверждение типа. Соответствует требованиям безопасности ГОСТ Р 51317.3.2 и 51317.3.3, регламентирующим электромагнитную совместимость и защиту от поражения током. Металлический экран внутри обеспечивает помехозащиту от внешних магнитных полей. Сертифицирован для работы в бытовых и промышленных условиях.

Преимущества

• Высокая надёжность благодаря механической конструкции - нет электроники, которая может выйти из строя от перепадов напряжения
• Не требует внешнего питания - работает от измеряемого сигнала
• Чёткая визуальная индикация - стрелка легко читаема даже при плохом освещении
• Совместим с большинством стандартных щитов и панелей благодаря универсальному размеру 72×72 мм
• Долгий срок службы - до 10 лет без обслуживания

Ограничения применения

• Подходит только для переменного тока - не используется в цепях постоянного тока
• Не рассчитан на работу во влажных, запылённых или открытых помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Не подходит для измерения напряжений выше 100 В - возможен перегруз и повреждение механизма
• Требует прямого подключения к цепи - нельзя применять в высоковольтных сетях без трансформаторов напряжения
• Не рекомендован для мобильных или вибрационных устройств - удары и частые колебания могут сбить нуль стрелки

Примеры использования

• Контроль напряжения в этажном распределительном щите многоквартирного дома
• Индикация рабочего напряжения на панели управления насосной станцией
• Мониторинг входного напряжения в щите АВР (автоматического ввода резерва)
• Фиксация уровня напряжения на панелях оборудования в цехах с маломощными двигателями

Практические советы

• При замене старого вольтметра Э47 убедитесь, что новый имеет тот же класс точности (1.5) и диапазон (100 В)
• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером
• Закручивайте крепёж равномерно - перекос корпуса может вызвать заклинивание стрелки
• Не используйте в местах с сильными электромагнитными полями - рядом с частотными преобразователями или сварочными аппаратами
• Проверяйте показания периодически - при длительной работе возможен сдвиг нуля, особенно после перегрузок
• Для точного считывания смотрите на стрелку перпендикулярно шкале - параллакс искажает результат
