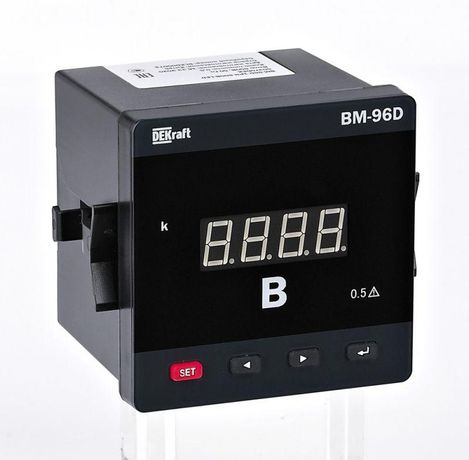

Вольтметр цифровой 96x96мм однофазный, вход 100В, LED-дисплей ВМ-96D | 50366DEK DEKraft APC

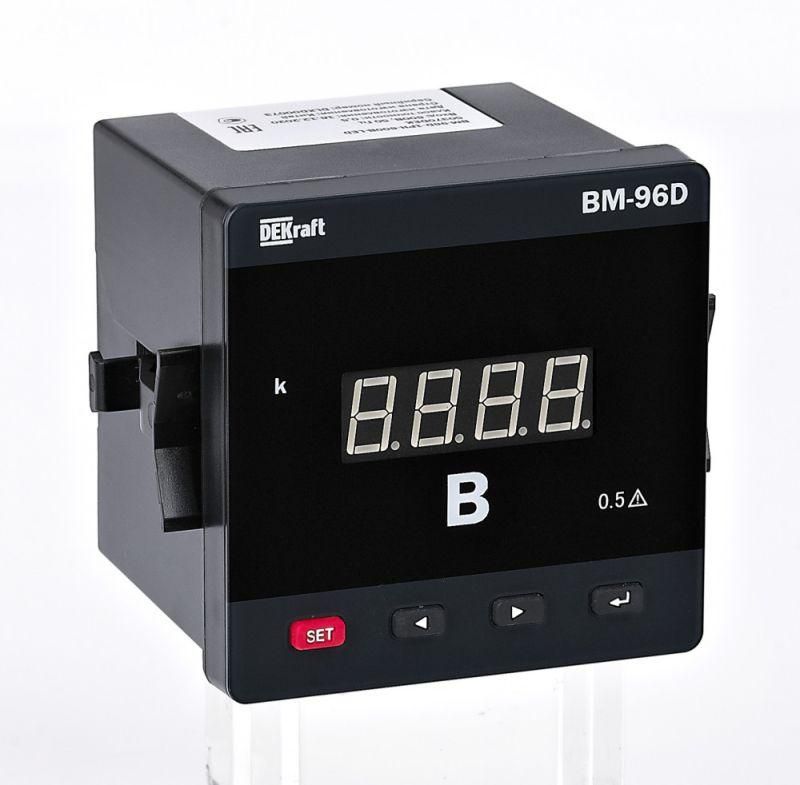

Цифровой вольтметр DEKRAFT ВМ-96D предназначен для точного измерения переменного напряжения до 100 В в сетях с трансформаторным включением. Устройство устанавливается на лицевую панель и подходит для контроля параметров электрооборудования в промышленных и распределительных щитах.

Назначение и область применения

ВМ-96D - это цифровой вольтметр для измерения переменного напряжения в пределах 0–100 В. Он используется там, где требуется высокая точность и компактный формат установки: в силовых щитах, на панелях управления станков, системах автоматизации и распределительных устройствах. Подходит для работы в цепях с трансформаторами тока и напряжения, особенно когда основное напряжение сети выше 100 В.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерения: 0–100 В
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения
• Индикация: LED-дисплей - яркий, хорошо видимый даже при слабом освещении
• Габариты: 96×96 мм - стандартный размер для монтажа в панели
• Способ монтажа: на лицевую панель через вырез
• Трансформаторное включение: да - позволяет работать с повышенными напряжениями через внешние измерительные трансформаторы
• Модульная ширина: 6 модулей - совместим с DIN-рейками и типовыми корпусами
• Сертификация: соответствует требованиям безопасности и качества

Совместимость и монтаж

ВМ-96D устанавливается в подготовленный прямоугольный вырез 92×92 мм в панели. Для работы с напряжениями выше 100 В необходимо использовать внешний измерительный трансформатор напряжения (например, 100/100 В или 400/100 В). Клеммы для подключения находятся на задней стенке прибора - провода заходят сверху или снизу. Монтаж допускается только при отключенном питании. Обязательно соблюдайте полярность подключения вторичной обмотки трансформатора.

Безопасность и стандарты

Устройство сертифицировано и соответствует нормам безопасности для электроизмерительных приборов. Применяется в соответствии с ГОСТ Р 8.585 и IEC 61010. Защита от перегрузок реализована внутренними ограничителями - однако длительное воздействие напряжений выше 110 В может повредить схему. Не используйте прибор вне указанных условий эксплуатации.

Преимущества

• Высокая точность класса 0.5 - идеально для контролируемых процессов
• LED-дисплей - четкая индикация даже при ярком свете
• Стандартный размер 96×96 мм - легко заменяет аналогичные приборы
• Поддержка трансформаторного включения - расширяет возможности применения в высоковольтных сетях
• Модульная ширина 6 - удобна для сборки в унифицированных щитах

Ограничения применения

• Не предназначена для постоянного тока (DC) - работает только с переменным напряжением
• Максимальное рабочее напряжение на входе - 100 В; превышение вызывает выход из строя
• Требуется внешний трансформатор напряжения для измерения напряжений выше 100 В - сам прибор не рассчитан на прямое подключение к сетям 220/380 В
• Не имеет защиты от переполюсовки - важно правильно подключать вторичные цепи
• Работает только в закрытых помещениях с умеренной влажностью - не имеет IP-защиты

Примеры использования

• Контроль напряжения на выходе понижающего трансформатора 380/100 В
• Измерение напряжения в цепях управления станков с использованием измерительных трансформаторов
• Панель мониторинга в распределительном щите объекта с напряжением 100 В (например, системы освещения или маломощные приводы)
• Замена старых аналоговых вольтметров в существующих щитах благодаря одинаковым габаритам

Практические советы

• Выбирая ВМ-96D, проверьте соответствие коэффициента трансформации вашего трансформатора напряжения - он должен давать на выходе 100 В при максимальном измеряемом напряжении сети
• При замене прибора сохраняйте схему подключения вторичной обмотки - неверная фазировка исказит показания
• Для долговечности избегайте установки рядом с источниками сильных помех (частотники, контакторы)
• При монтаже в металлический щит заземлите корпус прибора по схеме производителя
• Артикул 50366dek и модель ВМ-96D от DEKRAFT имеют полную взаимозаменяемость с другими устройствами этой серии - можно заказывать запасные части без изменения схемы
