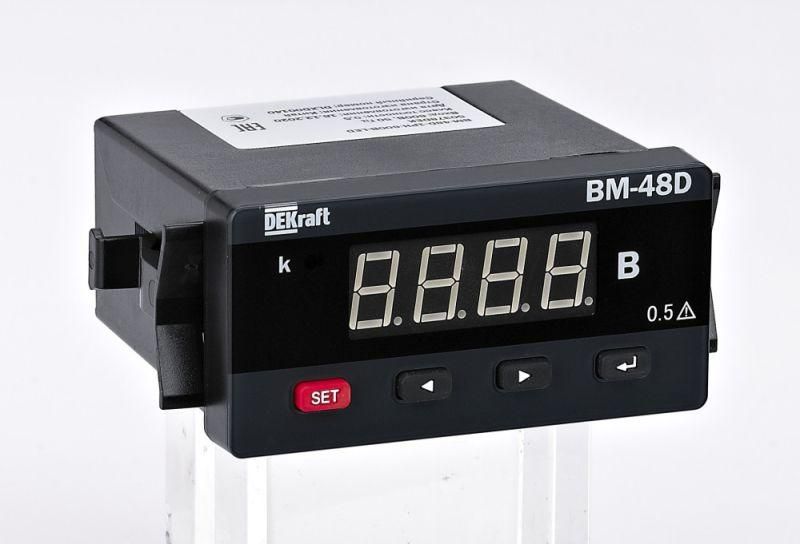

Вольтметр цифровой 96x48мм однофазный, вход 100В, LED-дисплей ВМ-48D - 50374DEK APC

Цифровой вольтметр DEKRAFT ВМ-48D - компактный прибор для точного измерения переменного напряжения до 100 В в сетях с трансформаторным включением. Подходит для установки на щитах управления, автоматических системах и промышленном оборудовании.

Назначение и область применения

Вольтметр DEKRAFT ВМ-48D предназначен для измерения переменного напряжения (AC) в пределах 0–100 В. Применяется в электроустановках, где требуется контроль уровня напряжения с высокой точностью - например, на распределительных щитах, в системах автоматизации, на станках, насосных станциях и конвейерах. Устройство работает в паре с трансформаторами напряжения, что позволяет безопасно измерять напряжения выше 100 В через делители сигнала.

Технические характеристики

• Тип устройства: Цифровой вольтметр
• Измеряемый параметр: Переменное напряжение (AC)
• Диапазон измерений: 0–100 В
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения
• Индикация: Яркий LED-дисплей, хорошо виден даже при ярком свете
• Способ включения: Трансформаторное (через внешний трансформатор напряжения)
• Габариты: 96×48 мм - стандартный формат для монтажа в панели
• Модульная ширина: 3 модуля (по стандарту DIN 43880)
• Установка: На лицевую панель (панельный монтаж)
• Сертификация: Соответствует требованиям российских и международных норм безопасности

Совместимость и монтаж

Вольтметр DEKRAFT ВМ-48D устанавливается в панель с отверстием 91×43 мм. Для работы необходим внешний трансформатор напряжения, который снижает напряжение сети до 100 В - например, ТН-0,5/100 В. Клеммы для подключения находятся сзади прибора, доступны после установки. Монтаж выполняется с помощью фиксирующих зажимов, предусмотренных в корпусе. Не требует дополнительного питания - питание получает от измеряемой цепи через трансформатор.

Безопасность и стандарты

Прибор соответствует требованиям ГОСТ и имеет сертификат соответствия, подтверждающий безопасность эксплуатации в промышленной среде. Защита от перегрузок обеспечена внутренними ограничителями. Работает в условиях температур от -10C до +50C и относительной влажности до 85%. Не рекомендуется использовать в взрывоопасных зонах.

Преимущества

• Высокая точность класса 0.5 - идеально для контроля качества энергии
• LED-дисплей обеспечивает четкое считывание показаний в любых условиях освещённости
• Стандартные габариты 96×48 мм совместимы со всеми типовыми щитами и панелями
• Поддержка трансформаторного включения - возможность измерять высокие напряжения без прямого подключения
• Низкая потребляемая мощность - не нагружает измерительную цепь

Ограничения применения

• Не предназначены для постоянного тока (DC) - только для переменного (AC)
• Работает исключительно с трансформаторными цепями; нельзя подключать напрямую к сети 220/380 В
• Не защищён от попадания воды или пыли - не используется во влажных или запылённых помещениях без дополнительной защиты
• Не поддерживает коммуникационные интерфейсы (RS485, Modbus); данные выводятся только на дисплей

Примеры использования

• Контроль напряжения на выходе силового трансформатора 10 кВ / 100 В
• Измерение напряжения в панелях управления станков с ЧПУ
• Мониторинг напряжения в системах автономного электроснабжения с преобразователями
• Установка в распределительных щитах жилых комплексов для наблюдения за уровнем напряжения в фазе

Практические советы

• Выбирайте трансформатор напряжения с коэффициентом преобразования, соответствующим вашему диапазону (например, 10 кВ / 100 В)
• Проверьте посадочное отверстие в панели - должно быть точно 91×43 мм, иначе прибор не войдёт
• Не используйте устройство без трансформатора - прямое подключение к сети вызовет повреждение прибора
• При замене старого аналогичного вольтметра - проверьте полярность подключения вторичной обмотки трансформатора
• Для длительной эксплуатации рекомендуется периодически проверять целостность контактов на задней панели
