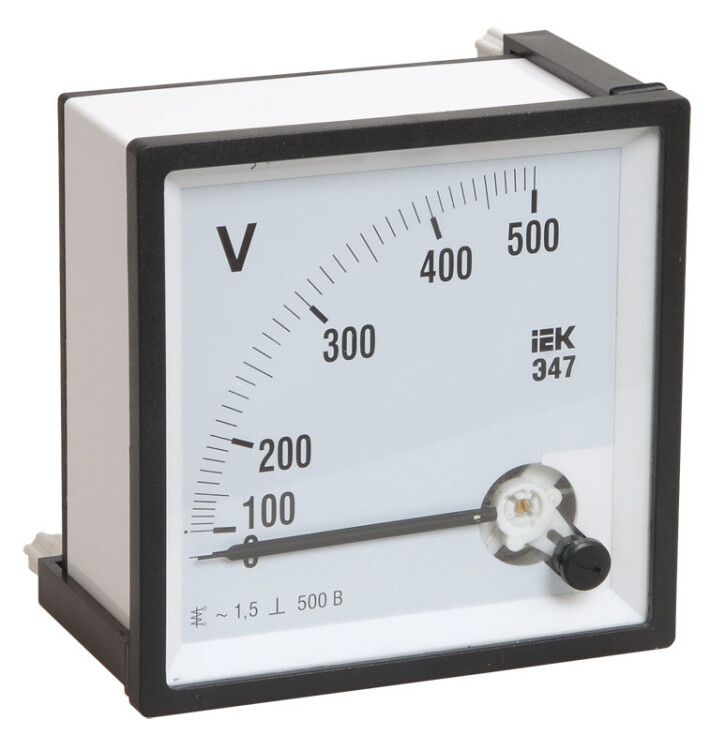

Вольтметр 500В 96х96 AC непосредственного включения Э47 - IPV20-6-0500-E IEK

Вольтметр Э47 96×96 мм 500В класс точности 1.5 непосредственного включения - аналоговый прибор от IEK для измерения напряжения в сетях переменного тока до 500 В. Подходит для установки на щитах управления в жилых, коммерческих и промышленных объектах. Артикул ipv20-6-0500-e.

Назначение и область применения

Вольтметр Э47 предназначен для измерения напряжения в одинофазных цепях переменного тока. Применяется в низковольтных распределительных устройствах: силовых шкафах, щитах автоматики, пультах управления станков, конвейеров, систем освещения и HVAC. Устанавливается на передней панели щита для визуального контроля уровня напряжения в режиме реального времени.

Технические характеристики

• Диапазон измерения: 0–500 В переменного тока
• Класс точности: 1.5 - максимальная погрешность +-1.5% от верхнего предела измерения (+-7.5 В при 500 В)
• Тип индикации: аналоговая, со стрелкой и шкалой
• Максимальный угол отклонения стрелки: 90°
• Тип измерительной системы: электромагнитная - работает за счёт взаимодействия магнитных полей катушки и сердечников
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Способ монтажа: на переднюю панель через монтажную плату (вырез в панели 96×96 мм)

Совместимость и монтаж

Вольтметр Э47 устанавливается в вырез 96×96 мм в лицевой панели щита. Клеммы для подключения находятся сзади - подключаются провода напрямую к выводам прибора. Напряжение подаётся непосредственно - без трансформаторов или делителей. Монтаж требует отключения питания и соблюдения правил безопасности. Не допускается перегрузка по напряжению выше 500 В - возможен выход из строя.

Безопасность и стандарты

• Соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3
• Произведён по ТУ 4223-023-18461115-2008
• Внесён в Госреестр средств измерений РФ
• Имеет сертификат об утверждении типа средства измерений

Преимущества

• Высокая надёжность благодаря механической электромагнитной системе - нет электронных компонентов, чувствительных к помехам
• Не требует внешнего питания - работает от измеряемого напряжения
• Чёткая шкала и яркая стрелка обеспечивают быстрый визуальный контроль даже при плохом освещении
• Защита от внешних магнитных полей - металлический экран снижает влияние соседних устройств
• Поддерживается государственным реестром - соответствует нормам для официальной эксплуатации в энергообъектах

Ограничения применения

• Работает только с переменным током - не подходит для постоянного тока
• IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты
• Класс точности 1.5 - не подходит для высокоточных лабораторных задач, где требуется точность 0.5 и выше
• Не имеет цифрового интерфейса - данные не передаются в АСУ ТП или SCADA
• Запрещено подключение к цепям свыше 500 В - риск пробоя и возгорания

Примеры использования

• Контроль напряжения на входе в распределительный щит жилого дома
• Индикация напряжения на пульте управления насосной станцией
• Мониторинг сети на участке конвейера в пищевой промышленности
• Панель наблюдения за напряжением в офисном здании с автономным источником питания

Практические советы

• При замене старого вольтметра проверьте совпадение габаритов 96×96 мм и глубины корпуса - не все модели подходят по посадочному месту
• Обязательно отключите питание перед монтажом - прибор подключается напрямую к фазе и нулю
• Избегайте установки рядом с мощными двигателями или частотными преобразователями - они могут вызывать колебания стрелки
• Проверяйте целостность стекла и шкалы перед установкой - трещины и запотевание недопустимы
• Для длительной работы в условиях повышенной влажности используйте герметичные рамки или боксы с IP54+
