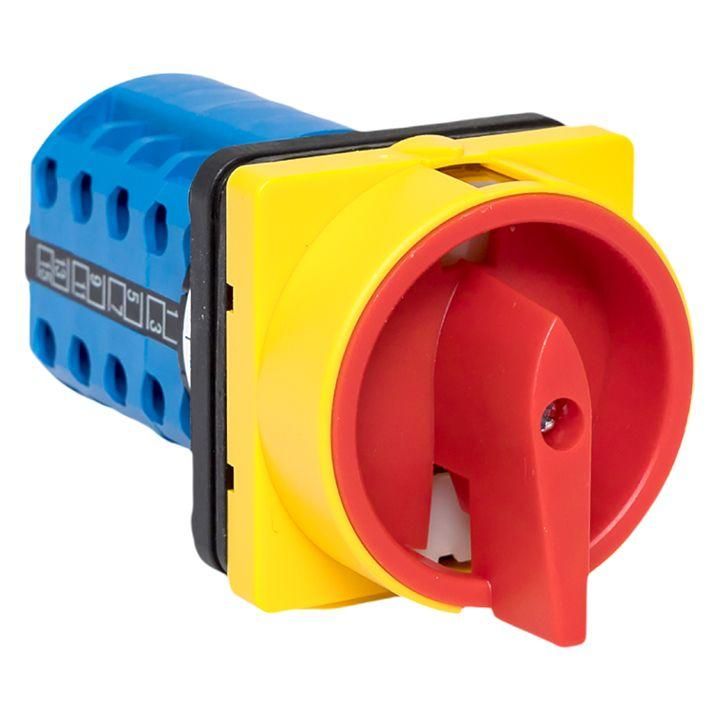

Переключатель кулачковый ПК-1-24 10А 4P "1-0-2" с блокировкой IP65 PROxima |pk-1-24-10-a65| EKF

Переключатель кулачковый ПК-1-24 10А 4P "1-0-2" с блокировкой IP65 от EKF - это надёжный трёхпозиционный коммутационный аппарат с нейтральным положением, предназначенный для управления и распределения электроэнергии в промышленных системах. Устройство обеспечивает безопасную коммутацию нагрузки до 10 А и защищено от пыли и струй воды, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Переключатель кулачковый ПК-1-24 10А 4P "1-0-2" с блокировкой IP65 используется для переключения направления тока или выбора режима работы в цепях переменного тока. Применяется в:

• щитах управления и диспетчеризации;
• пультах управления станков и конвейеров;
• сварочных установках;
• испытательных стендах;
• системах распределения энергии с необходимостью ручного выбора режима.

Может выполнять функции выключателя-разъединителя - позволяет полностью отключить цепь для обслуживания или ремонта.

Технические характеристики

• Количество полюсов: 4 - управляет четырьмя фазами одновременно, подходит для трёхфазных сетей с нулём.
• Номинальный ток: 10 А - максимальный постоянный ток, который может коммутировать устройство без перегрева.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока частотой 50 Гц.
• Число положений: 3 ("1-0-2") - два активных положения (включение в двух направлениях) и одно нейтральное (выключенное).
• Наличие нейтрального положения: да - позволяет полностью отключить цепь, исключая случайное включение.
• Степень защиты: IP65 - герметичная конструкция предотвращает попадание пыли и защиту от водяных струй с любого направления.
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие.

Совместимость и монтаж

Переключатель кулачковый ПК-1-24 10А 4P "1-0-2" с блокировкой IP65 предназначен для установки в панели или корпусе с отверстием соответствующего размера. Для монтажа требуется подготовить круглое отверстие, совпадающее с габаритами корпуса устройства. Клеммы доступны с тыльной стороны - удобны для подключения медными проводниками сечением до 2,5 мм2. Подходит для монтажа в условиях ограниченного пространства благодаря компактному дизайну. Блокировка предотвращает случайное переключение - ключ или механизм фиксирует выбранное положение.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для промышленного использования. Конструкция обеспечивает изоляцию между полюсами и защиту от случайного прикосновения к токоведущим частям. Наличие нейтрального положения и блокировки снижает риск ошибочного включения при техобслуживании. Серия EKF прошла проверку на соответствие нормам безопасности для оборудования класса II.

Преимущества

• Высокая долговечность контактов благодаря увеличенному содержанию серебра - снижает нагрев и окисление даже при частых переключениях.
• Защита IP65 позволяет использовать в запылённых, влажных или наружных помещениях без дополнительного кожуха.
• Трёхпозиционная схема "1-0-2" обеспечивает чёткий выбор направления работы - идеально для реверса двигателей или выбора источника питания.
• Физическая блокировка положения исключает невольное переключение - важна для соблюдения процедур безопасности.
• Простота замены: устройство можно демонтировать и заменить без переделки панели.

Ограничения применения

• Не предназначен для автоматического управления - требует ручного действия оператора.
• Не рекомендуется для частых переключений более 10–15 раз в час - возможен износ механических элементов.
• Не работает в цепях постоянного тока выше 48 В - только для переменного тока 50 Гц до 400 В.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать в паре с автоматическим выключателем или предохранителем.

Примеры использования

• Реверс двигателя насоса: положение "1" - вперёд, "0" - останов, "2" - назад.
• Выбор источника питания: "1" - основная сеть, "0" - отключено, "2" - резервный генератор.
• Управление тепловой завесой: "1" - высокая мощность, "0" - выкл, "2" - эконом-режим.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует размеру корпуса - иначе нарушится степень защиты IP65.
• Используйте кабели с жилами не менее 1,5 мм2 и не более 2,5 мм2 - оптимально для тока 10 А.
• Обязательно отключите питание перед работой с устройством - даже в нейтральном положении есть потенциал опасности при неправильной схеме.
• Проверьте контактную группу после первых нескольких переключений - при наличии хруста или затруднений возможно наличие деформации механизма.
• Для длительной эксплуатации в агрессивной среде периодически осматривайте уплотнения и клеммы на предмет коррозии.
