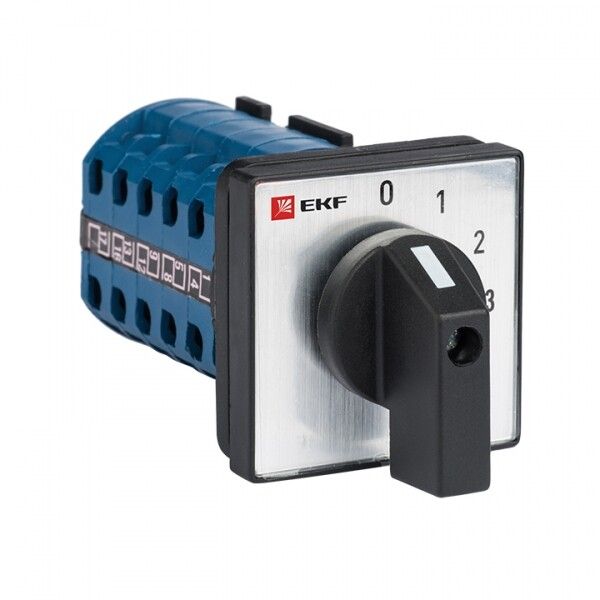

Переключатель кулачковый ПК-1-102 2п 10А "0-1-2-3" EKF pk-1-102-10

Переключатель кулачковый ПК-1-102 10А 2-полюсный «0-1-2-3» от EKF PROxima - это механический коммутатор с четырьмя фиксированными положениями, предназначенный для ручного управления двухполюсными цепями переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с панельным монтажом.

Назначение и область применения

Переключатель кулачковый ПК-1-102 10А 2-полюсный «0-1-2-3» используется для ручного включения и выключения электрических цепей с возможностью выбора одного из трёх рабочих состояний и нулевого (обесточенного) положения. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и другом оборудовании, где требуется надёжное и наглядное управление питанием. Четыре положения позволяют реализовать последовательное включение различных режимов работы - например, «выкл» → «режим 1» → «режим 2» → «режим 3».

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество полюсов: 2
• Количество положений: 4 (0–1–2–3)
• Наличие нейтрального положения: да (позиция «0» - полное отключение)
• Количество переключающих контактов: 4
• Количество нормально открытых (НО) контактов: 0
• Тип элемента управления: поворотная рукоятка
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Габариты передней панели: 48×48 мм
• Модульная ширина: 3 модуля (соответствует стандартному DIN-монтажу)
• Тип монтажа: встраиваемое устройство с передним креплением

Совместимость и монтаж

Переключатель кулачковый ПК-1-102 10А 2-полюсный «0-1-2-3» устанавливается в отверстие 48×48 мм на лицевой панели шита, пульта или корпуса. Крепится за счёт фиксирующего кольца сзади - после вставки в отверстие рукоятка остаётся доступной для оператора. Совместим со стандартными панелями толщиной до 5 мм. Для монтажа не требуются специальные инструменты - достаточно отвертки для затяжки клемм. Модульная ширина 3 позволяет легко интегрировать его в компактные распределительные щиты с DIN-рейкой.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных коммутационных аппаратов. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому не рекомендуется для установки во влажных, пыльных или наружных условиях. Конструкция не имеет заземления, что типично для таких переключателей. Серия EKF PROxima прошла внутренние тесты на долговечность и термостойкость контактов.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы при частых переключениях
• Чёткая фиксация каждого положения предотвращает случайные перемещения рукоятки
• Наглядная маркировка положений (0–1–2–3) уменьшает риск ошибок при работе
• Компактный форм-фактор (48×48 мм) экономит место в щите
• Простая замена: можно демонтировать и установить новый переключатель без переделки панели

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влажности или агрессивной среды - IP20 недостаточно для таких условий
• Не рассчитан на частые аварийные отключения или токовые перегрузки выше 10 А
• Отсутствие нормально открытых контактов ограничивает возможности сложных схем управления - нельзя использовать для сигнализации или блокировки
• Не подходит для автоматического управления - только ручное управление через рукоятку

Примеры использования

• Выбор режима работы насоса: «0» - выключен, «1» - малая мощность, «2» - средняя, «3» - максимальная
• Управление двумя двигателями: один полюс - двигатель A, второй - двигатель B, нейтральное положение - оба отключены
• Ручной перевод системы между источниками питания (например, основной / резервный / отключено)
• Индикация состояния технологической линии: три рабочих режима + выключение

Практические советы

• При монтаже проверьте глубину отверстия - передняя панель должна плотно прилегать, а рукоятка свободно поворачиваться
• Затягивайте клеммы усилием 0,5–0,7 Нм - переусилие может повредить пластиковую часть корпуса
• Для длительной эксплуатации в условиях частых переключений используйте переключатель ПК-1-102 только при токе ниже 8 А - это продлит срок службы контактов
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3 с IP54, хотя она будет дороже и крупнее
• Не применяйте этот переключатель вместо автомата - он не обеспечивает защиту от короткого замыкания
