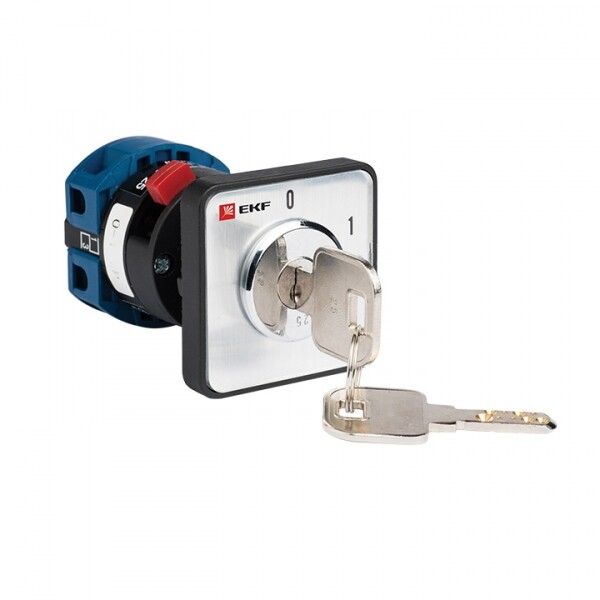

Переключатель кулачковый ПК-1-113 3п 10А "0-1" с ключом EKF pk-1-113-10

Переключатель кулачковый ПК-1-113 10А 3P «0-1» с ключом EKF - это механический выключатель для ручного управления трёхфазными цепями до 400 В. Подходит для встраивания в панели управления, где требуется надёжное включение и отключение нагрузки с фиксацией положения ключом.

Назначение и область применения

Переключатель кулачковый ПК-1-113 10А 3P «0-1» с ключом EKF предназначен для ручного включения и отключения трёхфазной нагрузки. Он работает в режиме «0–1»: одно положение - питание включено, другое - полностью отключено. Ключ обеспечивает фиксацию положения и предотвращает случайное включение. Применяется в распределительных щитах, пультах управления, на станках, насосах, компрессорах и других устройствах, где нужна безопасная ручная коммутация.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 10 А - допустимая нагрузка без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока
• Частота: 50/60 Гц - совместим с промышленными сетями
• Количество положений: 2 - «0» (выкл.) и «1» (вкл.), без нейтрального состояния
• Тип управления: поворотная рукоятка с ключом - требует ключа для перевода между положениями
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Габариты передней панели: 48×48 мм - стандартный размер для монтажа в панелях
• Модульная ширина: 3 модуля - соответствует DIN-рейке 3 модулей
• Конструкция: встраиваемое устройство - монтируется через отверстие в панели
• Контакты: 0 нормально открытых, 0 переключающих - функционально является простым выключателем, не имеет дополнительных контактов

Совместимость и монтаж

Переключатель кулачковый ПК-1-113 10А 3P «0-1» с ключом EKF устанавливается в отверстие 48×48 мм на лицевой панели щита или пульта. Монтаж осуществляется с передней стороны: после вставки корпуса фиксируется гайками сзади. Для подключения используются клеммы на тыльной стороне - провода зажимаются винтами. Совместим с DIN-рейкой шириной 3 модуля, но сам не крепится к рейке - только к панели. Ключ извлекается только в положении «0», что исключает включение при открытом доступе.

Безопасность и стандарты

Устройство соответствует требованиям к механическим коммутаторам для промышленного использования. Отсутствие степени защиты выше IP20 означает, что он не предназначен для установки во влажных, запылённых или наружных условиях. Контакты содержат повышенное количество серебра - снижают нагрев и увеличивают срок службы при переключении. Ключевая система предотвращает неквалифицированное включение, что важно для соблюдения правил безопасности при обслуживании.

Преимущества

• Надёжная коммутация благодаря серебросодержащим контактам - меньше искрения и нагрева
• Фиксация ключом - исключает случайное включение, особенно при работе с оборудованием высокой опасности
• Стандартный размер 48×48 мм - легко заменить аналогичные модели
• Простая конструкция - мало деталей, минимум отказов
• Производитель EKF - известный российский бренд с проверенной качественной линейкой PROxima

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• IP20 - нельзя использовать в помещениях с высокой влажностью, пылью, агрессивной средой
• Нет нейтрального положения - нельзя оставить переключатель в “нейтральном” состоянии
• Не имеет дополнительных контактов - нельзя использовать для сигнализации или блокировок
• Требуется наличие отверстия 48×48 мм - не подходит для монтажа в тонких или нестандартных панелях

Примеры использования

• Выключение питания трёхфазного двигателя на станке перед техобслуживанием
• Ручной отсечной выключатель в распределительном щите холодильного оборудования
• Изоляция участка сети при ремонте - ключ остаётся у оператора
• Управление насосной станцией в помещении с контролируемой средой

Практические советы

• Проверьте посадочное отверстие - оно должно точно соответствовать 48×48 мм, иначе переключатель не закрепится
• Используйте ключ только в рабочих целях - храните его в специально отведённом месте, чтобы избежать потери
• Не используйте для частого включения/отключения - не предназначен для интенсивной коммутации более 10 раз в час
• При подключении проводов затягивайте клеммы равномерно - перетягивание может повредить пластиковые части
• Замена: если нужен вариант с защитой IP54 - выбирайте модель ПК-3, если нужны дополнительные контакты - смотрите ПК-2
