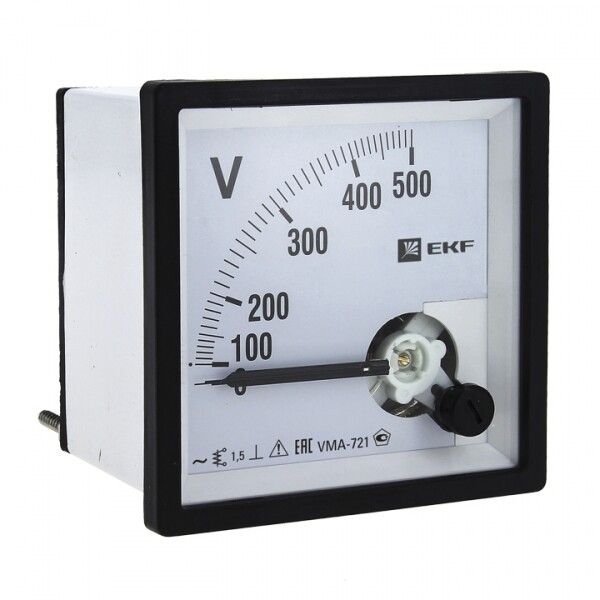

Вольтметр аналоговый VM-A721 на панель 72х72 (квадратный вырез) 300В прямое подкл. EKF vm-a721-300/vma-721-300

Вольтметр аналоговый на панель 72×72 (квадратный вырез) 300 В прямое подключение класс точности 2 - прибор для контроля напряжения в сетях переменного тока. Модель VMA-721-300 от бренда EKF, серия PROxima, рассчитана на установку в распределительных щитах и обеспечивает надёжную индикацию без внешнего питания.

Назначение и область применения

Вольтметр предназначен для измерения напряжения в однофазных цепях переменного тока до 300 В. Применяется в электрощитах промышленных объектов, жилых домах, офисах и других закрытых помещениях. Устанавливается на передней панели щита с квадратным вырезом 72×72 мм. Подходит для постоянного наблюдения за уровнем напряжения в системах освещения, силового оборудования и автоматизации.

Технические характеристики

• Диапазон измерения: 0–300 В (переменный ток AC)
• Класс точности: 1.5 - соответствует ГОСТ 8711-93
• Тип индикации: аналоговая, механическая стрелочная
• Угол отклонения стрелки: 90°
• Измерительная система: магнитомягкое железо - устойчивая к перегрузкам и помехам
• Тип монтажа: на переднюю панель через квадратный вырез
• Способ монтажа: крепление на монтажную плату внутри корпуса
• Степень защиты: IP20 (защита от доступа пальцами), IP50 (частичная защита от пыли)
• Потребляемая мощность: 0 Вт - не требует внешнего питания
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Модульная ширина: 4 (соответствует DIN-рейке)
• Сертификация: есть - соответствует требованиям РФ и ЕАЭС

Совместимость и монтаж

Вольтметр VMA-721-300 совместим с любыми щитами, имеющими квадратный вырез 72×72 мм. Для установки требуется:

• Вырезать в стенке щита прямоугольник размером 72×72 мм;
• Закрепить прибор с помощью двух фиксирующих зажимов сзади;
• Подключить провода к клеммам L (фаза) и N (нулевой провод) - прямое подключение без трансформаторов.

Не используйте для подключения высоких напряжений выше 300 В - возможен выход из строя. Напряжение должно быть синусоидальным, частотой 50/60 Гц.

Безопасность и стандарты

Вольтметр соответствует ГОСТ 8711-93 и имеет сертификаты безопасности. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от попадания воды или пыли внутрь устройства. Эксплуатация вне помещений запрещена. Серия PROxima прошла проверку на долговечность и отказоустойчивость в условиях промышленного использования.

Преимущества

• Работает без внешнего питания - экономично и надёжно
• Механический принцип показаний - не зависят от качества сети или скачков напряжения
• Чёткая шкала с делениями - легко считывать значения даже при слабом свете
• Устойчив к кратковременным перегрузкам благодаря магнитомягкой системе
• Совместим с большинством типовых щитов EKF и сторонних производителей

Ограничения применения

• Не постоянного тока (DC) - только переменный ток (AC)
• Не рекомендован для открытых площадок, сырых или пыльных сред - степень защиты недостаточна
• Не поддерживает удалённый мониторинг - только визуальный контроль
• Класс точности 1.5 даёт погрешность +-4.5 В при 300 В - не годится для прецизионных измерений
• Не используется в цепях с гармоническими искажениями более 5%

Примеры использования

• Контроль напряжения в групповых щитах квартир
• Наблюдение за питанием насосов, компрессоров, конвейеров
• Фиксация просадок напряжения в цехах с большим количеством импульсных нагрузок
• Обслуживание распределительных пунктов (ЩРП, ЩО) в административных зданиях

Практические советы

• Проверьте посадочные размеры выреза - он должен точно соответствовать 72×72 мм; слишком маленький вырез затруднит установку, большой - вызовет люфт
• При подключении соблюдайте полярность: L - фаза, N - ноль. Обрыв нулевой линии не повредит прибор, но сделает показания некорректными
• Не устанавливайте рядом с источниками сильных магнитных полей - влияют на работу магнитомягкой системы
• Для длительной службы избегайте вибраций и ударов - механизм чувствителен к механическому воздействию
• VMA-721-300 можно заменить на другие модели серии PROxima с другим диапазоном (например, 500 В), если потребуется расширение функционала
