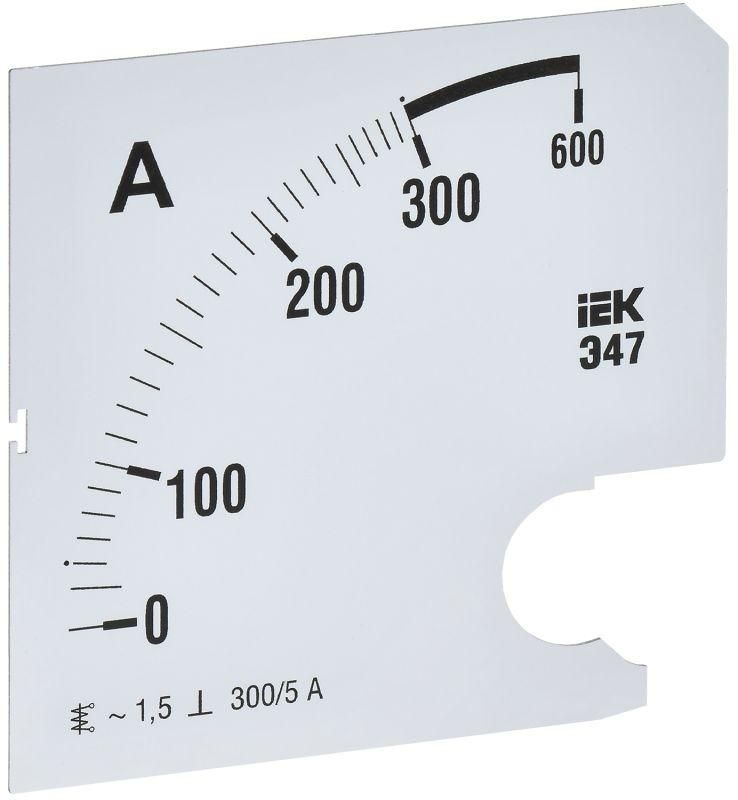

Шкала сменная для амперметра Э47 300/5А класс точности 1,5 96х96мм - IPA20D-SC-0300 IEK

Шкала сменная для амперметра Э47 300/5А класс точности 1,5 96х96мм отклонение стрелки 90° - заменяемый элемент для измерительного прибора, позволяющий изменить предел измерения тока без замены всего амперметра. Подходит для модификации уже установленных устройств IEK артикул IPA20-5-0000-A, обеспечивает точную визуализацию значений до 300 А.

Назначение и область применения

Шкала сменная для амперметра Э47 300/5А предназначена для установки на амперметр Э47 с классом точности 1,5 и габаритами 96×96 мм. Она используется там, где требуется перенастройка измерительного диапазона без замены самого прибора - например, при замене трансформатора тока или изменении нагрузки в цепи. Применяется в распределительных щитах, на пультах управления, в системах автоматизации промышленного оборудования.

Технические характеристики

• Номинальный диапазон шкалы: 300 А - соответствует максимальному току, который можно измерить при использовании с трансформатором тока 300/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума, что обеспечивает компактное и удобочитаемое расположение делений;
• Габаритные размеры: 96×96 мм - точно соответствуют корпусу амперметра Э47, не требует доработки посадочного места;
• Класс точности: 1,5 - допустимая погрешность показаний +-1,5% от верхнего предела измерения (+-4,5 А при 300 А);
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра, фиксируется на оси механизма.

Совместимость и монтаж

Шкала сменная для амперметра Э47 300/5А совместима исключительно с амперметрами IEK артикул IPA20-5-0000-A (или аналогичными моделями Э47 того же форм-фактора). Установка возможна только после демонтажа старой шкалы. Для замены необходимо:

• Отключить питание цепи;
• Разобрать лицевую панель амперметра;
• Снять старую шкалу с оси указателя;
• Установить новую шкалу, выставив ноль по метке;
• Закрепить панель и проверить соответствие показаний эталонному прибору.

Не используйте шкалу с другими типами амперметров - даже при одинаковых размерах 96×96 мм механизм и калибровка могут отличаться.

Преимущества

• Экономия затрат - позволяет обновить диапазон измерения без покупки нового прибора;
• Скорость замены - операция занимает менее 15 минут при наличии доступа к прибору;
• Сохранение сертификации - при замене только шкалы сохраняется заводская точность и документация устройства;
• Стандартная форма - легко найти в запасе или заказать в качестве расходника.

Ограничения применения

• Подходит только для работы с внешним трансформатором тока 300/5 А - не применяется в цепях постоянного тока или без трансформатора;
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации - риск смещения шкалы;
• Не предназначен для эксплуатации вне закрытых щитов - отсутствует защита от пыли и влаги;
• Не заменяет оригинальную шкалу при изменении типа прибора - например, при переходе с Э47 на другую модель.

Примеры использования

• На промышленном конвейере - при замене трансформатора тока с 200/5 А на 300/5 А для учета увеличенной нагрузки;
• В распределительном щите - при модернизации системы защиты, когда требуется более высокий порог срабатывания;
• На энергообъекте - при переоборудовании участка сети с меньшим током на больший без замены всех приборов.

Практические советы

• Перед установкой сверьте маркировку на шкале с текущими параметрами трансформатора тока - неверная комбинация даст некорректные показания;
• Проверьте свободное движение стрелки после монтажа - она не должна задевать за цифры или рамку;
• При работе с несколькими амперметрами храните шкалы в оригинальной упаковке с пометкой - так проще избежать путаницы при обслуживании;
• Обязательно протестируйте работу прибора после замены шкалы - используйте контрольный амперметр или имитатор тока.
