Шкала сменная для амперметра Э47 400/5А класс точности 1,5 96х96мм - IPA20D-SC-0400 IEK

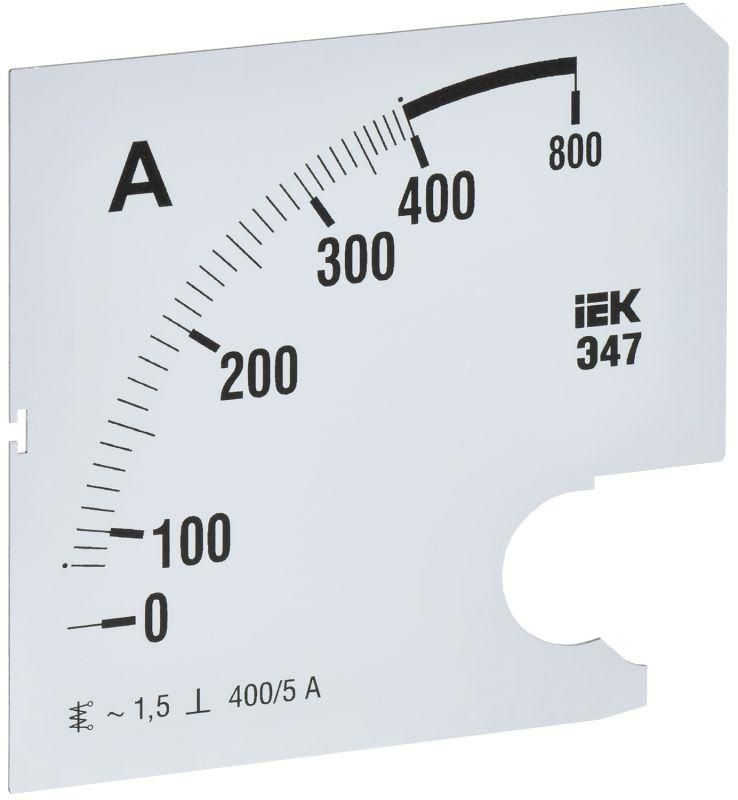

Шкала сменная для амперметра Э47 400/5А класс точности 1,5 96х96мм отклонение стрелки 90° - это заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 от IEK. Подходит для замены повреждённой или устаревшей шкалы, обеспечивает точную визуализацию тока до 400 А. Артикул ipa20d-sc-0400 соответствует оригинальному комплекту от бренда IEK.

Назначение и область применения

Шкала сменная для амперметра Э47 400/5А используется исключительно в паре с амперметрами Э47 класса точности 1,5, имеющими габариты 96×96 мм и входной ток 5 А. Она не является самостоятельным прибором - её задача - отображать значения тока, соответствующие сигналу от внутреннего механизма амперметра. Применяется в распределительных щитах, на пультах управления, в цепях с высокими токами: например, на станках, конвейерах, системах освещения, где требуется контроль нагрузки.

Технические характеристики

• Номинальный диапазон шкалы: 400 А - указывает максимальное значение тока, которое можно считывать при полном отклонении стрелки;
• Передаточное отношение: 400/5 А - значит, амперметр рассчитан на работу с внешним трансформатором тока, преобразующим большие токи (до 400 А) в безопасный вторичный ток 5 А;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума; влияет на удобство чтения показаний;
• Габаритные размеры: 96 × 96 мм - точно соответствуют корпусу амперметра Э47, позволяет заменить шкалу без переделки панели;
• Класс точности: 1,5 - допустимая погрешность измерений +-1,5% от верхнего предела шкалы (+-6 А при 400 А);
• Способ монтажа: встраиваемый - фиксируется внутри корпуса амперметра, не требует внешних креплений.

Совместимость и монтаж

Шкала сменная для амперметра Э47 400/5А совместима только с моделями амперметра Э47 от IEK, имеющими артикул IPA20-5-0000-A. Установка возможна только после демонтажа старой шкалы и снятия крышки прибора. Шкала крепится на ось стрелки через специальный паз - важно не перепутать направление нулевой отметки. Монтаж выполняется при отключенном питании. Нельзя использовать с другими сериями приборов, даже если они имеют аналогичные размеры - отличается расположение меток и механическая совместимость.

Преимущества

• Замена шкалы вместо всего прибора снижает затраты на ремонт - не нужно менять весь амперметр;
• Стандартные размеры 96×96 мм позволяют легко интегрировать в существующие панели без сверления или доработки;
• Чёткая градуировка с делениями, соответствующими значению 400/5 А, минимизирует ошибки при интерпретации показаний;
• Произведено тем же производителем, что и основной прибор - гарантирует соответствие механических и оптических параметров.

Ограничения применения

• Не применяется с амперметрами других типов - даже с аналогичными по размеру, но другого производства;
• Не работает без трансформатора тока - нельзя подключать напрямую к цепям выше 5 А;
• Не предназначена для работы во взрывоопасных средах - отсутствует защита от взрыва или повышенной влажности;
• Не рекомендовано использование вне помещений - материал шкалы не защищён от воздействия UV-лучей, влаги и пыли.

Примеры использования

• Замена шкалы на щите управления насосной станцией, где установлен амперметр Э47 с трансформатором тока 400/5 А;
• Обновление измерительного элемента на производственной линии после повреждения старой шкалы;
• Ремонт в распределительном пункте жилого комплекса, где необходимо сохранить прежний формат панели, но заменить неисправную шкалу.

Практические советы

• Перед заменой проверьте, чтобы амперметр был полностью обесточен - риск поражения током при работе под напряжением высокий;
• Убедитесь, что новая шкала имеет ту же градуировку (400/5 А) - неверная шкала даст искажённые показания;
• При установке ориентируйтесь на метку “0” - она должна совпадать с начальной позицией стрелки в состоянии покоя;
• Если вы используете амперметр Э47 без шкалы - выбирайте именно этот артикул ipa20d-sc-0400, он гарантированно подходит;
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге и перепадам температур.
