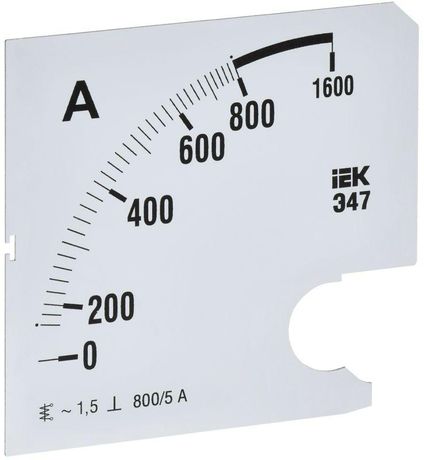

Шкала сменная для амперметра Э47 800/5А класс точности 1,5 96х96мм - IPA20D-SC-0800 IEK

Шкала сменная для амперметра Э47 800/5А класс точности 1,5 96х96мм - заменяемый элемент для измерительного прибора, предназначенный для работы с амперметрами Э47 от IEK. Подходит для установки на уже установленные корпуса приборов, позволяя изменить предел измерения тока без замены всего устройства.

Назначение и область применения

Шкала сменная для амперметра Э47 800/5А используется исключительно в паре с амперметром Э47 (без шкалы) артикул IPA20-5-0000-A от IEK. Она позволяет перенастроить показания прибора на диапазон 0–800 А при коэффициенте трансформатора тока 800/5 А. Применяется в распределительных щитах, на пультах управления, в системах автоматизации, где требуется контроль больших токов - например, на входах силовых трансформаторов, в цепях двигателей или на выводах коммутационной аппаратуры.

Технические характеристики

• Номинальный диапазон шкалы: 0–800 А
• Габаритные размеры: 96×96 мм - соответствует стандартному формату встраиваемых приборов Э47
• Угол поворота стрелки: до 90° - обеспечивает равномерную градуировку и хорошую читаемость
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип шкалы: аналоговая, с нанесёнными делениями и цифрами
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47

Совместимость и монтаж

Шкала сменная для амперметра Э47 800/5А совместима только с оригинальным корпусом амперметра Э47 от IEK, артикул IPA20-5-0000-A. Установка возможна только после демонтажа старой шкалы. Для замены необходимо:

• Отключить питание и снять крышку прибора
• Аккуратно удалить старую шкалу, не повредив механизм стрелки
• Закрепить новую шкалу по меткам фиксации - она имеет одинаковые точки крепления
• Проверить свободное движение стрелки и её соответствие нулевой отметке

Не используйте шкалу с другими моделями амперметров - даже при совпадении размеров 96×96 мм механическая и калибровочная совместимость не гарантирована.

Преимущества

• Экономия затрат - не требует замены всего прибора, только шкалы
• Быстрый ремонт - замена занимает несколько минут при наличии запасной части
• Сохранение заводской точности - шкала изготовлена с учётом специфики механизма Э47
• Стандартный размер - легко найти место в щите, не меняя монтажные отверстия

Ограничения применения

• Подходит только для амперметров Э47 с коэффициентом 800/5 А - не работает с другими трансформаторами тока
• Не предназначена для постоянного воздействия влаги, масла или химических сред - применяется внутри закрытых щитов
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации корпуса
• Не является самостоятельным измерительным устройством - требует наличия рабочего механизма амперметра Э47

Примеры использования

• На вводном щите предприятия - контроль тока нагрузки главного силового кабеля
• В панели управления насосной станцией - наблюдение за током двигателя мощностью более 100 кВт
• В комплекте с трансформатором тока 800/5 А - для преобразования высоких значений тока в безопасные для измерения
• При модернизации старого оборудования - замена вышедшей из строя шкалы без замены всей системы

Практические советы

• Перед заменой проверьте, что амперметр Э47 исправен - проблема может быть в механизме, а не в шкале
• Обращайте внимание на посадочные отверстия - они должны точно совпадать с креплениями на корпусе
• При установке не прикладывайте усилия к стрелке - она чувствительна к механическому воздействию
• Рекомендуется сохранять старую шкалу как эталон для сверки при первом включении нового изделия
• Артикул ipa20d-sc-0800 - это единственная подходящая шкала для данного типа прибора; другие номера не совместимы
