Шкала сменная для амперметра Э47 50/5А класс точности 1,5 96х96мм - IPA20D-SC-0050 IEK

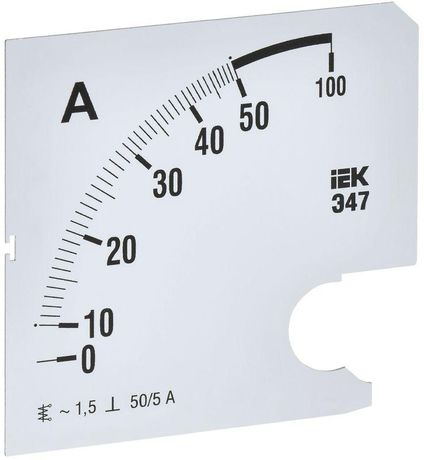

Шкала сменная для амперметра Э47 50/5А класс точности 1,5 96х96мм отклонение стрелки 90° - заменяемый элемент для аналогового измерительного прибора, предназначен для установки на амперметр Э47 с габаритами 96×96 мм. Подходит для модернизации или ремонта существующих устройств бренда IEK, артикул IPA20-5-0000-A.

Назначение и область применения

Шкала сменная для амперметра Э47 используется исключительно как запчасть для восстановления или замены повреждённой, стёртой или утерянной шкалы на уже установленном амперметре Э47. Она не является самостоятельным измерительным прибором - требует наличия корпуса и механизма амперметра Э47. Применяется в электроустановках с постоянным током до 50 А, например: распределительных щитах, пультах управления, испытательных стендах, системах автоматизации.

Технические характеристики

• Номинальный диапазон шкалы: 50 А - соответствует максимальному значению тока, которое можно измерить при использовании с внешним шунтом 50/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нулевой отметки до предела шкалы; обеспечивает компактную и удобочитаемую шкалу;
• Габаритные размеры: 96 × 96 мм - точно соответствуют стандартному формату приборов Э47, позволяет установить шкалу вместо оригинальной без доработок;
• Класс точности: 1,5 - допустимая погрешность показаний +-1,5% от верхнего предела измерения (+-0,75 А при 50 А);
• Способ монтажа: встраиваемый - фиксируется внутри корпуса амперметра Э47 через защёлки или крепёжные выступы.

Совместимость и монтаж

Шкала сменная для амперметра Э47 50/5А совместима только с амперметрами Э47 класса точности 1,5, имеющими габариты 96×96 мм и механизм с углом отклонения 90°. Устанавливается после демонтажа старой шкалы - требуется доступ к лицевой части прибора. Для замены необходимо открутить крепёжные болты или освободить защёлки корпуса. Шкала не имеет собственных контактов - она механически связана со стрелкой и не влияет на электрические параметры устройства.

Преимущества

• Замена шкалы экономически выгоднее полной замены амперметра - снижаются затраты на ремонт;
• Сохраняет оригинальную точность прибора - не изменяет метрологические характеристики Э47;
• Легко монтируется без специального инструмента - достаточно отвертки и аккуратности;
• Чёткая маркировка делений и цифр - обеспечивает быстрое считывание показаний даже при слабом освещении.

Ограничения применения

• Не применяется с другими типами приборов - несовместима с Э47 других классов точности (например, 2,5), с приборами другого размера (76×76 мм) или с цифровыми амперметрами;
• Работает только с внешним шунтом 50/5 А - нельзя использовать без него или с другим коэффициентом преобразования;
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации корпуса - возможна потеря точности при длительной нагрузке;
• Не рекомендуется применять в средах с высокой температурой выше +55 C - риск деформации материала шкалы.

Примеры использования

• Замена шкалы на амперметре в распределительном щите цеха после механического повреждения;
• Обновление шкал на тестовых стендах в сервисных центрах при переоборудовании оборудования;
• Ремонт старых пультов управления на конвейерах, где замена всего прибора невозможна из-за отсутствия аналогичных моделей в наличии.

Практические советы

• Перед установкой проверьте соответствие артикула амперметра - он должен быть IPA20-5-0000-A или аналогичный с указанием “класс точности 1,5” и “96×96 мм”;
• Убедитесь, что шунт 50/5 А подключен правильно - неверное подключение приведёт к некорректным показаниям даже при идеальной шкале;
• При монтаже не перегибайте шкалу - материал хрупкий, особенно в местах крепления;
• Если шкала имеет следы окисления или потёртости - лучше заменить её сразу, чтобы избежать ошибок при считывании показаний;
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение маркировки.
