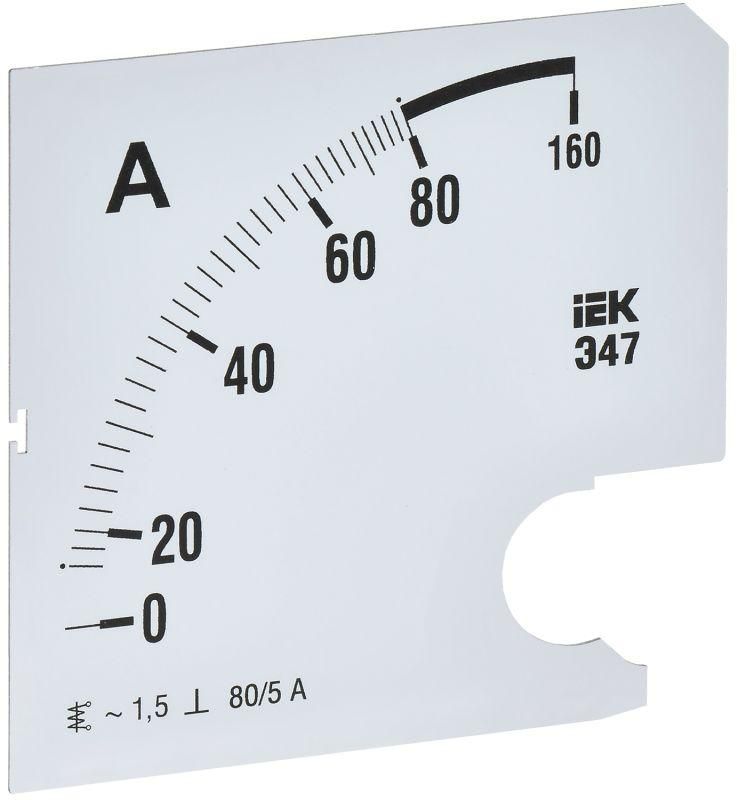

Шкала сменная для амперметра Э47 80/5А класс точности 1,5 96х96мм - IPA20D-SC-0080 IEK

Шкала сменная для амперметра Э47 80/5А-1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока на 0–80 А. Подходит для модернизации существующих щитов и ремонта приборов без замены всего устройства.

Назначение и область применения

Шкала сменная для амперметра Э47 80/5А-1,5 96х96мм используется исключительно в паре с амперметром IEK артикул IPA20-5-0000-A - устройством без собственной шкалы. Она позволяет перенастроить прибор на измерение тока до 80 А вместо других значений, например, 50 А или 100 А. Применяется в распределительных щитах, на пультах управления, в цепях питания оборудования с высокими токовыми нагрузками - таких как насосы, компрессоры, нагревательные установки и конвейеры.

Технические характеристики

• Диапазон измерения: 0–80 А - соответствует входному сигналу 5 А от внешнего трансформатора тока;
• Габариты: 96×96 мм - точно совпадает с корпусом амперметра Э47;
• Угол отклонения стрелки: 90° - стандартный для приборов класса точности 1,5;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Способ монтажа: встраиваемый - устанавливается внутрь лицевой панели прибора.

Совместимость и монтаж

Шкала сменная для амперметра Э47 80/5А-1,5 96х96мм совместима только с амперметрами IEK артикул IPA20-5-0000-A. Установка требует демонтажа старой шкалы и фиксации новой на оси стрелки. Для этого необходимо открыть переднюю крышку прибора, аккуратно снять оригинальную шкалу и зафиксировать новую, ориентируясь по меткам нулевой точки и максимального значения. После установки проверьте свободное движение стрелки - она не должна задевать за поверхность шкалы.

Безопасность и стандарты

Шкала сменная для амперметра Э47 80/5А-1,5 96х96мм изготовлена в соответствии с требованиями ГОСТ Р МЭК 61010-1 для электроизмерительных приборов. Класс точности 1,5 обеспечивает соответствие нормам для промышленного использования. Не предназначена для работы во взрывоопасной среде или при температуре выше +55 C.

Преимущества

• Замена шкалы экономит затраты - не требуется менять весь амперметр;
• Легко интегрируется в уже установленные щиты без доработки корпуса;
• Стандартный формат 96×96 мм - совместим со многими типовыми панелями;
• Чёткая градуировка с делениями, удобными для считывания показаний.

Ограничения применения

• Не работает самостоятельно - требует наличия амперметра IEK артикул IPA20-5-0000-A;
• Подходит только для токов до 80 А; при больших значениях нужна другая шкала или трансформатор тока;
• Не рассчитана на частые снятия и установки - материал шкалы может деформироваться после нескольких операций;
• Не применяется в условиях повышенной влажности без защиты IP-оболочки - сама шкала не имеет герметизации.

Примеры использования

• Обновление старого щита: замена шкалы с 50 А на 80 А при увеличении мощности двигателя;
• Ремонт повреждённой шкалы в промышленном контроллерном щите;
• Настройка прибора под новый трансформатор тока с коэффициентом 80/5 А;
• Изготовление специализированного контрольного стенда с регулируемыми пределами измерения.

Практические советы

• Перед установкой убедитесь, что трансформатор тока в цепи выдает именно 5 А при 80 А первичного тока - иначе показания будут некорректны;
• При монтаже не используйте силу - шкала крепится на оси с помощью зажима, который легко сломать;
• Проверяйте совпадение нулевой отметки на шкале и положения стрелки при отключенном питании - при необходимости осторожно подрегулируйте её;
• Храните запасные шкалы в сухом месте, избегая механических воздействий - они хрупкие и могут треснуть при падении.
