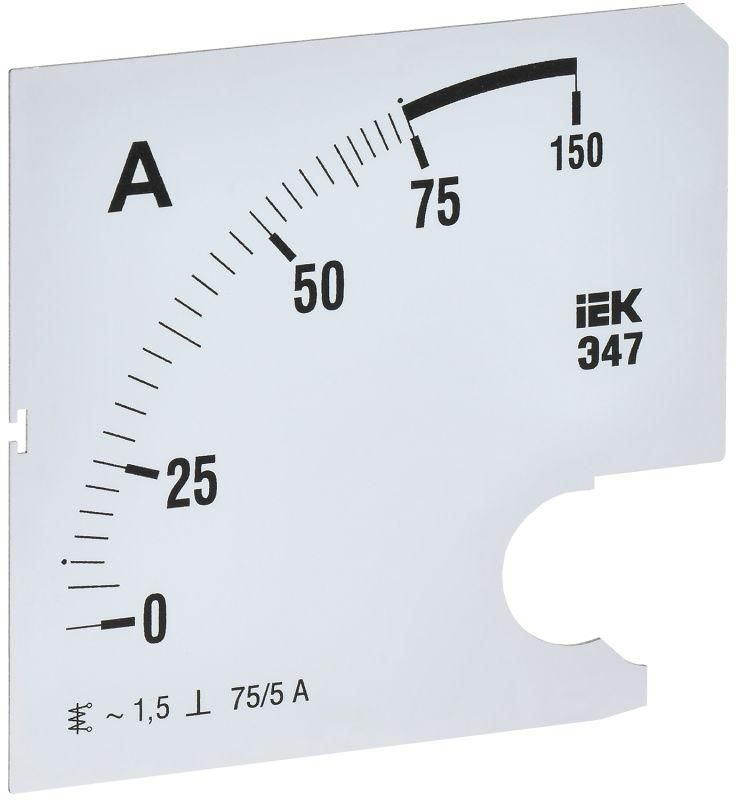

Шкала сменная для амперметра Э47 75/5А класс точности 1,5 96х96мм - IPA20D-SC-0075 IEK

Шкала сменная для амперметра Э47 75/5А-1,5 96х96мм - заменяемый элемент для аналогового амперметра Э47, позволяющий изменить предел измерения тока без замены всего прибора. Подходит для модернизации существующих щитов и ремонта устройств бренда IEK, артикул ipa20d-sc-0075.

Назначение и область применения

Шкала сменная для амперметра Э47 75/5А-1,5 96х96мм предназначена для установки на уже имеющиеся корпуса амперметров Э47 без собственной шкалы. Она позволяет перенастроить прибор на измерение тока до 75 А вместо других значений, например, 30 А или 100 А. Применяется в распределительных щитах, на пультах управления, в системах автоматизации, где требуется визуальный контроль силы тока.

Технические характеристики

• Диапазон измерения: 0–75 А - соответствует шкале для трансформаторов тока 75/5 А;
• Габариты: 96×96 мм - совпадает со стандартным форматом приборов Э47;
• Угол отклонения стрелки: до 90° - обеспечивает равномерную градуировку и хорошую читаемость;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47.

Совместимость и монтаж

Шкала сменная для амперметра Э47 75/5А-1,5 96х96мм совместима исключительно с амперметрами Э47 класса точности 1,5, габаритом 96×96 мм, в том числе с моделью IEK артикул IPA20-5-0000-A. Установка требует демонтажа старой шкалы и фиксации новой на оси стрелки. Монтаж выполняется при отключенном питании. Не подходит для цифровых приборов или приборов другого типа.

Безопасность и стандарты

Произведена в соответствии с требованиями к аналоговым электроизмерительным приборам. Соответствует ГОСТ 8.417-2002 и нормам безопасности для приборов в цепях переменного тока до 500 В. Не содержит опасных материалов. Работает в условиях, предусмотренных для приборов класса IP54 и выше - не предназначен для открытого монтажа во влажной среде без защиты корпуса.

Преимущества

• Замена шкалы экономит затраты - не нужна замена всего амперметра;
• Легко интегрируется в существующие системы без переделки проводки;
• Стандартный размер 96×96 мм - совместим с большинством щитов и рамок;
• Чёткая градуировка - оптимизирована для работы с трансформаторами тока 75/5 А.

Ограничения применения

• Не работает с амперметрами других серий - только с Э47;
• Подходит только для постоянного тока в цепях с трансформаторами 75/5 А - не для прямого включения в цепь свыше 75 А;
• Не рассчитана на работу при температуре ниже –10 C и выше +50 C без внешней термозащиты;
• Не подлежит регулировке - нельзя менять пределы измерения самостоятельно.

Примеры использования

• Обновление старого щита на заводе: замена шкалы с 30 А на 75 А после замены трансформатора тока;
• Ремонт повреждённой шкалы на пульте управления конвейера с использованием оригинального амперметра Э47;
• Настройка измерительного канала в распределительном пункте при изменении нагрузки.

Практические советы

• Перед установкой проверьте соответствие артикула амперметра - он должен быть IPA20-5-0000-A или аналогичный Э47 с классом точности 1,5;
• При монтаже не перегибайте стрелку - она легко деформируется; используйте плоскогубцы с мягкой насадкой;
• Убедитесь, что трансформатор тока имеет коэффициент 75/5 А - иначе показания будут некорректными;
• После установки протестируйте прибор на известной нагрузке - например, через тестовый токоограничитель;
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге.
