Шкала сменная для амперметра Э47 150/5А класс точности 1,5 96х96мм - IPA20D-SC-0150 IEK

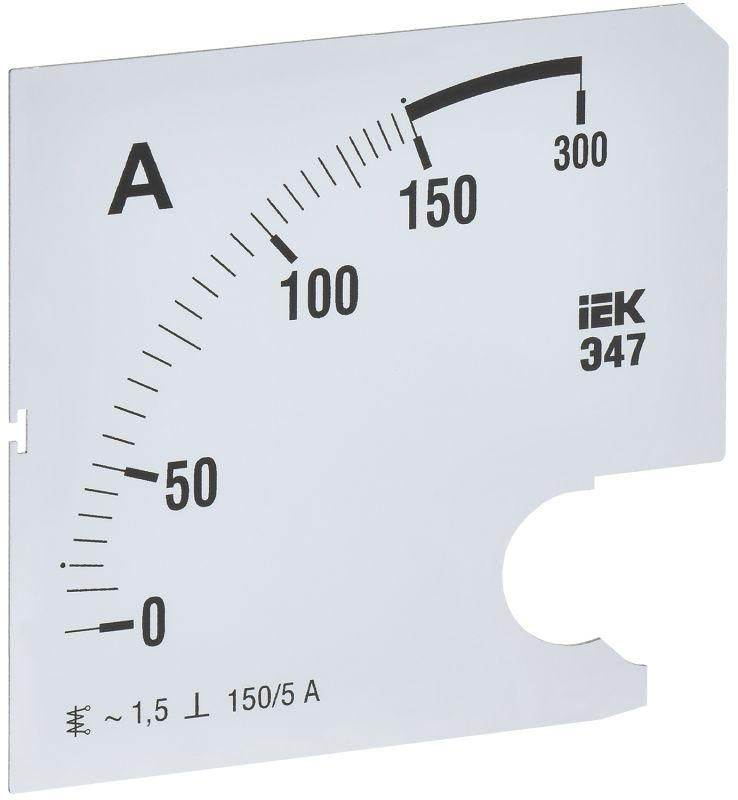

Шкала сменная для амперметра Э47 150/5А класс точности 1,5 96х96мм отклонение стрелки 90° - это заменяемый элемент для измерительного прибора Э47, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки в панели управления с габаритами 96×96 мм, используется совместно с амперметрами IEK арт. IPA20-5-0000-A.

Назначение и область применения

Шкала сменная для амперметра Э47 150/5А предназначена для замены оригинальной шкалы на приборах Э47, когда требуется изменить диапазон измерения тока. Применяется в системах контроля тока на промышленном оборудовании: станках, щитах распределения, конвейерах, системах автоматизации. Устанавливается только на уже существующий амперметр Э47 с классом точности 1,5 и габаритами 96×96 мм.

Технические характеристики

• Номинальный диапазон: 150/5 А - соответствует трансформатору тока с вторичным током 5 А, при котором основной ток достигает 150 А;
• Конечное значение шкалы: 150 А - максимальный измеряемый ток при использовании с внешним трансформатором;
• Угол отклонения стрелки: 90° - стандартный ход указателя для приборов Э47, обеспечивает достаточную точность считывания;
• Размеры: 96 × 96 мм - совпадают с корпусом амперметра Э47, позволяет использовать в стандартных нишах панелей;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-2,25 А при 150 А);
• Тип монтажа: встраиваемый - устанавливается внутрь корпуса прибора, фиксируется на механизме индикации.

Совместимость и монтаж

Шкала сменная для амперметра Э47 150/5А совместима исключительно с амперметрами IEK арт. IPA20-5-0000-A. Не подходит для других моделей Э47, даже с тем же классом точности, если они имеют другую конструкцию механизма. Для замены необходимо:

• Отключить питание оборудования;
• Снять лицевую панель амперметра;
• Аккуратно удалить старую шкалу, не повредив механизм стрелки;
• Установить новую шкалу, выровняв её по центру оси стрелки;
• Закрепить и проверить свободное движение стрелки от нуля до максимума.

Не используйте силу при установке - шкала не имеет механической фиксации, только посадка на ось.

Безопасность и стандарты

Шкала сменная для амперметра Э47 150/5А не является самостоятельным устройством защиты. Её применение не влияет на степень защиты IP или рабочее напряжение - эти параметры определены основным прибором IEK арт. IPA20-5-0000-A. Соответствует требованиям ГОСТ Р МЭК 60051-1 к аналоговым измерительным приборам.

Преимущества

• Экономия затрат - не нужна замена всего амперметра при смене диапазона измерений;
• Быстрый ремонт - замена занимает несколько минут без перепайки или настройки;
• Сохранение точности - класс точности 1,5 сохранён за счёт совместимости с заводской конструкцией прибора;
• Стандартный форм-фактор - легко заменяется в типовых щитах с отверстием 96×96 мм.

Ограничения применения

• Подходит только для амперметров Э47 с трансформатором тока 150/5 А - нельзя использовать с другими коэффициентами (например, 100/5 или 200/5);
• Не работает с прямыми подключениями (без трансформаторов тока) - требует внешний ТТ;
• Не предназначен для работы в условиях вибраций выше нормы - возможен сдвиг шкалы при длительной нагрузке;
• Не рекомендовано использование в помещениях с высокой запылённостью без дополнительной герметизации корпуса.

Примеры использования

• Замена шкалы на щите управления насосной станцией после замены двигателя с 100 А на 150 А;
• Обновление показаний в распределительном щите завода при модернизации системы учета энергии;
• Настройка прибора на конвейере с увеличенной мощностью, где ранее применялся ток 100 А.

Практические советы

• Перед заменой убедитесь, что трансформатор тока на объекте действительно рассчитан на 150/5 А - неверный коэффициент даст некорректные показания;
• Проверьте, чтобы стрелка не задевала шкалу при перемещении - при необходимости слегка отрегулируйте положение оси;
• Не используйте шкалу с поврежденными делениями или смазанными цифрами - это снижает читаемость и безопасность обслуживания;
• Храните запасные шкалы в сухом месте - бумага со временем деформируется при повышенной влажности;
• При сборке щита учтите посадочные размеры 96×96 мм - шкала сама по себе не меняет глубину установки, но требует точного соответствия отверстия.
