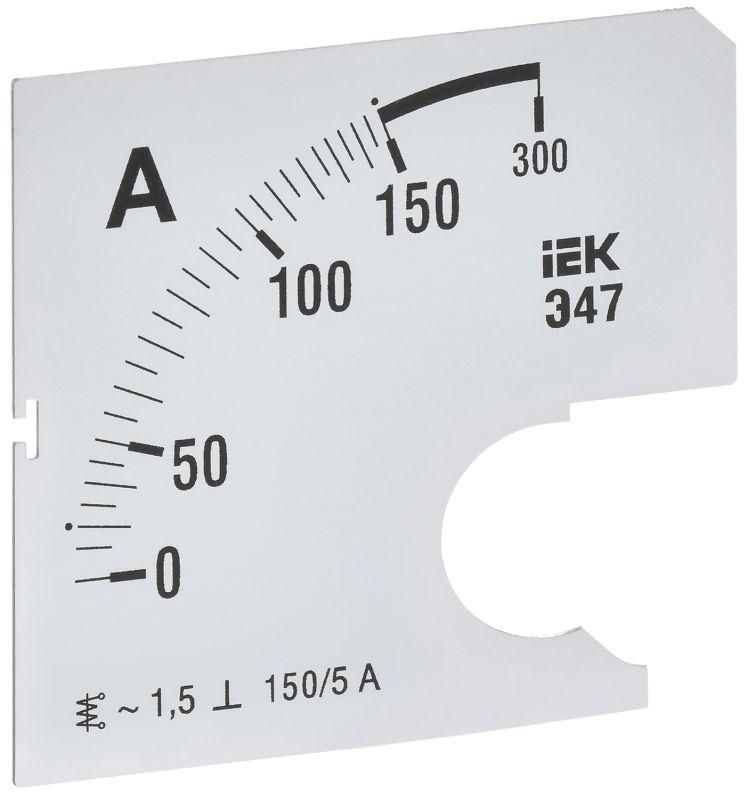

Шкала сменная для амперметра Э47 150/5А класс точности 1,5 72х72мм - IPA10D-SC-0150 IEK

Шкала сменная для амперметра Э47 150/5А класс точности 1,5 72х72мм отклонение стрелки 90° - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки в щитовые панели и оборудование с ограниченным пространством.

Назначение и область применения

Шкала сменная для амперметра Э47 150/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется перенастроить прибор на другой диапазон тока. Применяется в системах контроля тока в промышленном оборудовании: станках, распределительных щитах, конвейерах, системах автоматизации. Устанавливается исключительно на амперметр Э47 с классом точности 1,5 и габаритами 72×72 мм.

Технические характеристики

• Номинальный диапазон шкалы: 150 А - соответствует входному току 5 А вторичной цепи трансформатора тока;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы, обеспечивает компактную и четкую визуализацию показаний;
• Габаритные размеры: 72 × 72 мм - совпадает с корпусом амперметра Э47, не требует доработки посадочного места;
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного прибора через лицевую панель;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-2,25 А при 150 А).

Совместимость и монтаж

Шкала сменная для амперметра Э47 150/5А совместима только с моделями амперметра Э47 от IEK артикул IPA10-5-0000-A. Не подходит для других серий или брендов. Монтаж выполняется после демонтажа старой шкалы: снимите крышку прибора, аккуратно удалите текущую шкалу, установите новую, выровняйте по центру и зафиксируйте. После установки проверьте соответствие положения стрелки при нулевом токе - она должна находиться на отметке “0”.

Преимущества

• Замена шкалы вместо полной замены прибора снижает затраты и время ремонта;
• Стандартные размеры 72×72 мм обеспечивают легкую замену без переделки панели управления;
• Чёткая градуировка с учётом коэффициента трансформации 150/5 А позволяет точно интерпретировать значения тока;
• Работает в составе существующего оборудования без изменения внешних цепей.

Ограничения применения

• Не применяется самостоятельно - требует наличия исправного механизма амперметра Э47;
• Подходит только для цепей переменного тока с частотой 50 Гц;
• Не рекомендовано использовать в условиях постоянной вибрации выше нормы - возможна деформация шкалы или смещение стрелки;
• Не предназначен для работы при температуре ниже -10C и выше +50C - выход за пределы может вызвать искажение показаний.

Примеры использования

• Замена шкалы с 100/5 А на 150/5 А при модернизации системы питания станка;
• Обновление показаний в распределительном щите после увеличения нагрузки;
• Настройка прибора на новый трансформатор тока с другим коэффициентом;
• Ремонт в аварийной ситуации, когда нет возможности заказать новый амперметр.

Практические советы

• Перед установкой убедитесь, что ток в цепи отключен - риск поражения током при работе под напряжением!
• Учитывайте посадочный диаметр 72 мм - при замене шкалы не используйте инструменты с острыми краями, чтобы не повредить пластиковый корпус прибора;
• Проверяйте соответствие шкалы и трансформатора тока: если используется ТТ 150/5 А, то именно эта шкала будет давать правильные показания;
• При хранении сохраняйте шкалу в сухом месте - влага может вызвать помутнение делений и коррозию металлических элементов.
