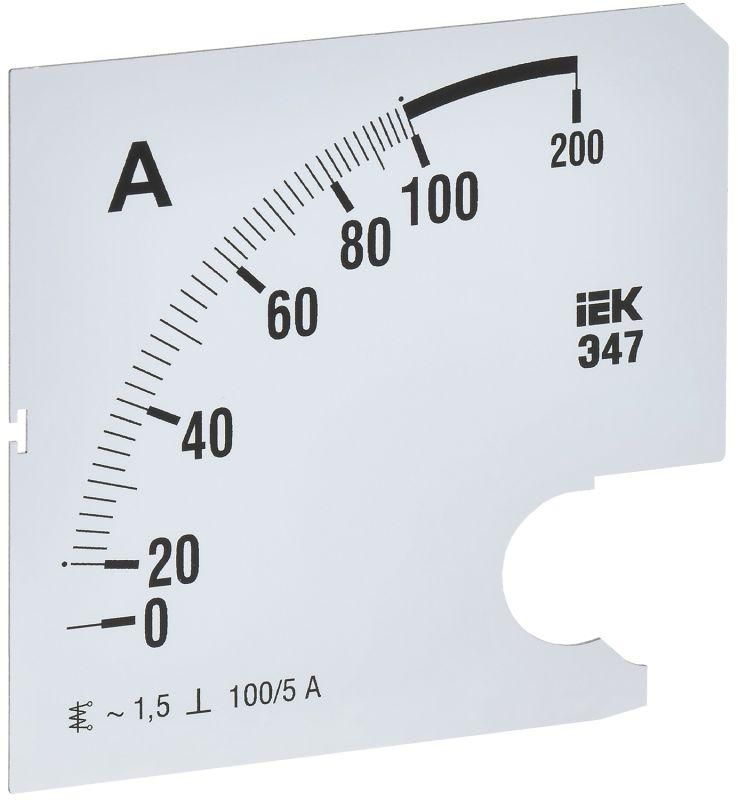

Шкала сменная для амперметра Э47 100/5А класс точности 1,5 96х96мм - IPA20D-SC-0100 IEK

Шкала сменная для амперметра Э47 100/5А класс точности 1,5 96х96мм отклонение стрелки 90° - это заменяемый элемент для измерительного прибора Э47, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки на амперметр IEK артикул IPA20-5-0000-A, обеспечивает точную визуализацию значений до 100 А.

Назначение и область применения

Шкала сменная для амперметра Э47 100/5А предназначена для замены оригинальной шкалы на приборах Э47, когда требуется изменить диапазон измерения тока. Применяется в системах, где используются трансформаторы тока 100/5 А - например, в распределительных щитах, на станках, конвейерах, в системах автоматизации. Устанавливается исключительно на амперметр IEK артикул IPA20-5-0000-A, который не имеет собственной шкалы.

Технические характеристики

• Номинальный диапазон шкалы: 100 А - соответствует входному сигналу 5 А от трансформатора тока 100/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы, что обеспечивает достаточную разрешающую способность;
• Габаритные размеры: 96×96 мм - совпадает с форм-фактором корпуса амперметра Э47;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (1,5 А при 100 А);
• Способ монтажа: встраиваемый - устанавливается внутрь лицевой панели прибора, фиксируется за счет посадочного места.

Совместимость и монтаж

Шкала сменная для амперметра Э47 100/5А совместима только с амперметрами IEK артикул IPA20-5-0000-A. Монтаж выполняется после демонтажа старой шкалы: новую шкалу аккуратно надевают на ось стрелки, выравнивают по центру и закрепляют. Не требует регулировки или калибровки - шкала уже откалибрована под конкретный тип механизма. Перед установкой проверьте, чтобы механизм прибора был исправен и не имел люфтов.

Преимущества

• Замена шкалы вместо всей головки снижает затраты на обслуживание;
• Стандартный размер 96×96 мм позволяет использовать её в существующих нишах панелей без переделки;
• Высокая четкость нанесения делений - удобно считывать показания даже при слабом освещении;
• Угол отклонения 90° обеспечивает хорошую линейность восприятия значений.

Ограничения применения

• Не применяется с другими моделями амперметров - даже аналогичными по габаритам;
• Работает только с трансформаторами тока 100/5 А; при использовании других коэффициентов (например, 50/5 А) показания будут некорректны;
• Не предназначена для работы в условиях постоянной вибрации выше нормы - возможна деформация или смещение шкалы;
• Не является герметичным элементом - не используется во взрывоопасных зонах без дополнительной защиты корпуса.

Примеры использования

• Обновление показаний на щите управления насосной станцией после замены трансформатора тока с 50/5 А на 100/5 А;
• Замена износившейся шкалы на промышленном оборудовании без замены дорогостоящего амперметра;
• Настройка системы контроля нагрузки на конвейере, где необходимо точно отслеживать ток до 100 А.

Практические советы

• Перед установкой отключите питание и убедитесь, что ток через прибор отсутствует - риск поражения током!
• Проверьте соответствие трансформатора тока: если он 100/5 А, то шкала 100 А - правильный выбор. Для 200/5 А нужна другая шкала.
• При сборке не перегибайте стрелку - она легко гнётся и может потерять калибровку.
• Если шкала помутнела или потёрлась - замените её, так как это влияет на точность считывания.
• Артикул IEK ipa20d-sc-0100 - единственный подходящий вариант для амперметра IPA20-5-0000-A. Аналоги не гарантируют совместимость.
