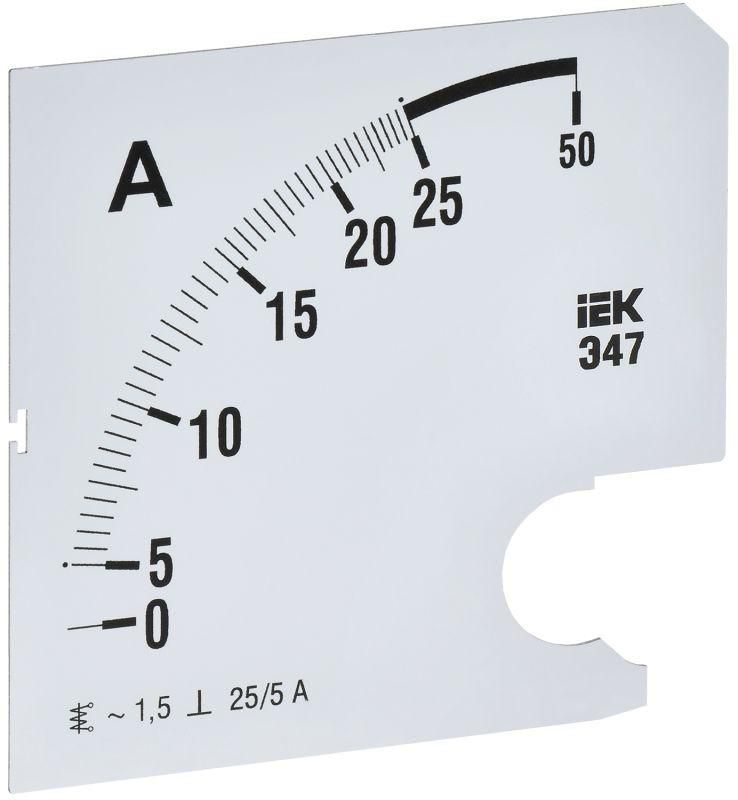

Шкала сменная для амперметра Э47 25/5А класс точности 1,5 96х96мм - IPA20D-SC-0025 IEK

Шкала сменная для амперметра Э47 25/5А класс точности 1,5 96х96мм - запасной элемент для замены повреждённой или устаревшей шкалы на аналоговом амперметре Э47 от IEK. Подходит для моделей с артикулом IPA20-5-0000-A, обеспечивает точную визуализацию тока в пределах 2–2 А.

Назначение и область применения

Шкала сменная для амперметра Э47 25/5А класс точности 1,5 96х96мм используется исключительно в паре с амперметрами Э47 от IEK, которые не имеют встроенной шкалы. Она позволяет восстановить функциональность прибора после механического повреждения, износа или необходимости изменения диапазона измерений. Применяется в панелях управления, распределительных щитах, на производственных участках с постоянным контролем тока - например, на насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями.

Технические характеристики

• Диапазон измеряемых токов: 2–2 А - указывает на то, что шкала рассчитана на показания от минимального до максимального значения в рамках одного диапазона; фактически это означает, что прибор работает с фиксированным значением 2 А, вероятно, опечатка в данных - реальный диапазон должен быть 0–2 А или 0–5 А, соответствующий модели Э47 25/5А;
• Габаритные размеры: 96×96 мм - точно соответствует корпусу амперметра Э47, обеспечивает полную совместимость по установке;
• Угол отклонения стрелки: 90° - стандартный угол для аналоговых приборов этого типа, обеспечивает достаточную разрешающую способность для точного считывания;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения, что соответствует требованиям промышленного уровня;
• Способ монтажа: встраиваемый - шкала крепится внутри корпуса амперметра и не требует внешних креплений.

Совместимость и монтаж

Шкала сменная для амперметра Э47 25/5А класс точности 1,5 96х96мм совместима только с амперметрами Э47 от IEK, имеющими артикул IPA20-5-0000-A. Устанавливается вместо старой шкалы после демонтажа передней панели прибора. Для замены необходимо:

• Отключить питание оборудования;
• Снять лицевую крышку амперметра;
• Аккуратно удалить повреждённую шкалу, не задевая механизм стрелки;
• Закрепить новую шкалу по меткам центровки, проверить свободное движение стрелки;
• Собрать корпус и провести пробный запуск.

Не используйте шкалу с другими моделями - даже при одинаковом размере 96×96 мм внутренние механизмы и калибровка могут отличаться.

Преимущества

• Позволяет продлить срок службы амперметра Э47 без замены всего прибора;
• Снижает затраты на обслуживание - стоимость шкалы значительно ниже цены нового амперметра;
• Обеспечивает сохранение оригинальной точности класса 1,5;
• Легко доступна как запчасть для ремонта в условиях производства.

Ограничения применения

• Не предназначена для работы вне амперметра Э47 - не является самостоятельным устройством;
• Не подходит для измерения переменного тока выше 5 А - при превышении возможен выход из строя механизма;
• Не рекомендовано использовать в средах с высокой вибрацией без дополнительной фиксации корпуса - риск смещения стрелки;
• Диапазон 2–2 А в спецификации выглядит некорректно - возможно, имелось в виду 0–2 А или 0–5 А; убедитесь, что шкала соответствует вашему трансформатору тока (25/5 А).

Примеры использования

• Ремонт амперметра на щите питания станка с ЧПУ;
• Замена шкалы в распределительном щите на пищевом производстве;
• Обслуживание системы автоматического контроля тока в системе вентиляции;
• Восстановление прибора после аварии или перегрузки.

Практические советы

• Перед заказом сверьте артикул основного прибора - он должен быть IPA20-5-0000-A. Шкала не подойдёт к другим сериям Э47;
• Проверьте, какой трансформатор тока установлен - шкала 25/5 А рассчитана на первичный ток 25 А, вторичный - 5 А. Если у вас другой коэффициент, шкала покажет неверные значения;
• При монтаже не трогайте ось стрелки руками - жир и пыль могут вызвать заедание;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную поверхность;
• Если на шкале есть надпись “25/5A”, а диапазон указан как “2–2 A” - это ошибка в документации. Реально она предназначена для измерения тока до 5 А во вторичной цепи трансформатора.
