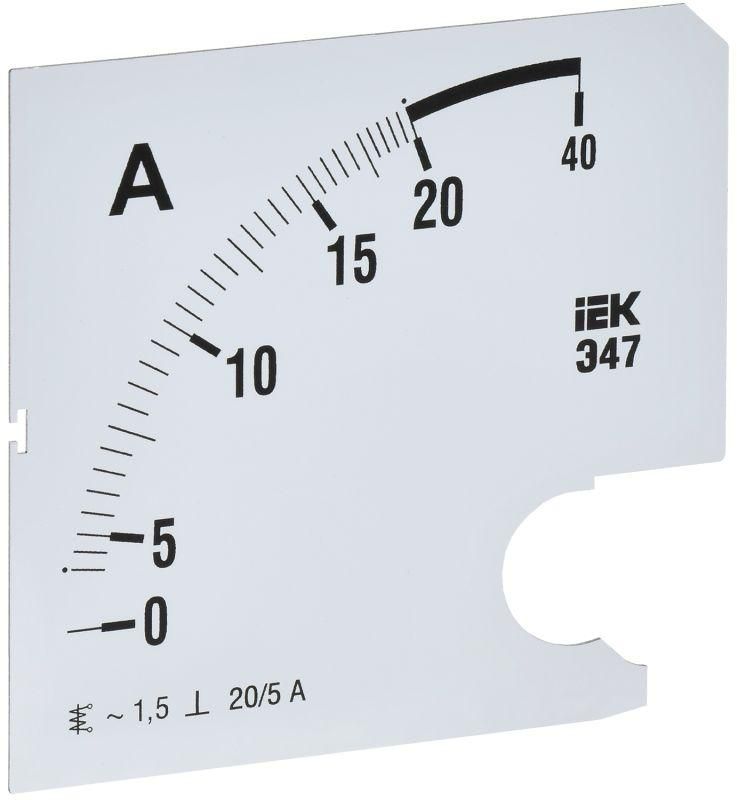

Шкала сменная для амперметра Э47 20/5А класс точности 1,5 96х96мм - IPA20D-SC-0020 IEK

Шкала сменная для амперметра Э47 20/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить пределы измерения тока без замены всего прибора. Подходит для модернизации существующих щитов и ремонта устаревших измерительных систем.

Назначение и область применения

Шкала сменная для амперметра Э47 20/5А предназначена для установки на амперметр IEK артикул IPA20-5-0000-A вместо оригинальной шкалы. Она позволяет перекалибровать прибор для измерения тока в диапазоне 0–20 А, сохраняя при этом корпус и механизм. Применяется в распределительных щитах, на пультах управления, в цепях контроля нагрузки оборудования - например, на станках, насосах, конвейерах, где требуется визуальный контроль тока.

Технические характеристики

• Диапазон измерений: 0–20 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Габариты: 96×96 мм - соответствует стандартному формату встраиваемых приборов
• Угол отклонения стрелки: до 90° - обеспечивает равномерную градуировку и удобочитаемость
• Тип шкалы: линейная, с делениями, рассчитана на работу с трансформатором тока 20/5 А

Совместимость и монтаж

Шкала сменная для амперметра Э47 20/5А совместима исключительно с амперметрами IEK артикул IPA20-5-0000-A. Устанавливается на уже смонтированный прибор без демонтажа корпуса. Для замены необходимо:

• Отключить питание цепи
• Снять крышку прибора
• Аккуратно удалить старую шкалу
• Закрепить новую шкалу по меткам фиксации
• Проверить положение стрелки на нулевой отметке

Не используйте шкалу с другими моделями амперметров - даже при одинаковом размере 96×96 мм возможна несовместимость механизма и шкалы.

Преимущества

• Экономия средств - не требует замены всего амперметра, только шкалы
• Быстрый ремонт - замена занимает несколько минут
• Сохраняет заводскую точность прибора за счёт совпадения механической части
• Стандартный размер 96×96 мм - легко интегрируется в существующие щитовые решения

Ограничения применения

• Подходит только для постоянного использования с трансформатором тока 20/5 А - не применяется для прямого включения в цепь выше 20 А
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации
• Не имеет защиты от внешних воздействий - должна использоваться внутри закрытого щита
• Не работает с цифровыми приборами - только с аналоговыми амперметрами Э47

Примеры использования

• Обновление шкалы на старом амперметре после замены трансформатора тока с 100/5 А на 20/5 А
• Ремонт повреждённой шкалы в щите управления насосной станцией
• Настройка измерения тока в цепи малой мощности (например, автоматика освещения)
• Переоборудование панели управления при смене нагрузки на оборудовании

Практические советы

• Перед установкой проверьте соответствие артикула амперметра - только IPA20-5-0000-A совместим с этой шкалой
• При монтаже не перегибайте стрелку - она может деформироваться и потерять точность
• Если стрелка не указывает точно на ноль - осторожно выровняйте её руками, не используя инструменты
• Для долговечности избегайте попадания влаги и пыли внутрь щита - шкала не герметична
• Храните запасные шкалы в сухом месте - бумажная основа может деформироваться от влажности
