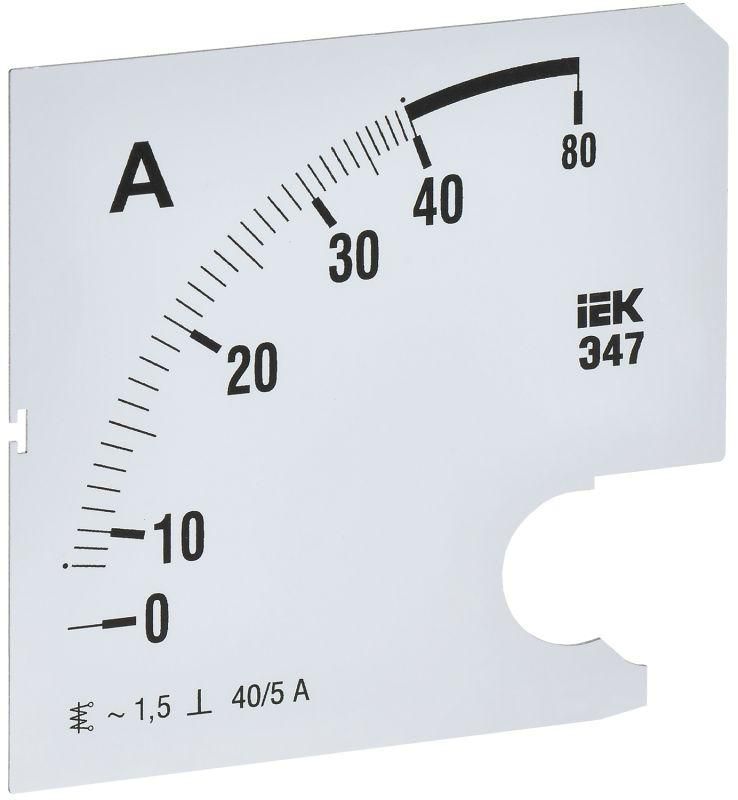

Шкала сменная для амперметра Э47 40/5А класс точности 1,5 96х96мм - IPA20D-SC-0040 IEK

Шкала сменная для амперметра Э47 40/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра Э47, позволяющий изменить предел измерения тока на 0–40 А. Подходит для модернизации существующих приборов IEK артикул IPA20-5-0000-A без замены всего корпуса.

Назначение и область применения

Шкала сменная для амперметра Э47 40/5А класс точности 1,5 96х96мм предназначена для установки вместо оригинальной шкалы в амперметре Э47, чтобы перенастроить прибор на измерение тока до 40 А. Применяется там, где требуется изменить диапазон измерений без замены всего устройства - например, при замене трансформатора тока или изменении нагрузки в цепи. Удобна для сервисного обслуживания, ремонта и адаптации старых щитов.

Технические характеристики

• Номинальный диапазон измерения: 0–40 А
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Габариты: 96×96 мм - соответствует стандартному формату встраиваемых приборов
• Угол отклонения стрелки: 90° - обеспечивает равномерную градуировку шкалы
• Тип монтажа: встраиваемый - устанавливается внутрь панели через отверстие 88×88 мм

Совместимость и монтаж

Шкала сменная для амперметра Э47 40/5А класс точности 1,5 96х96мм совместима исключительно с амперметрами Э47 класса точности 1,5, имеющими тот же корпус и механизм движения. Не подходит для других серий или брендов. Для установки необходимо:

• Отключить питание и снять крышку амперметра Э47
• Аккуратно удалить старую шкалу, не повредив стрелку и ось механизма
• Установить новую шкалу, выровняв её по центру и зафиксировав крепления
• Проверить положение нуля - при необходимости провести регулировку стрелки

Не используйте силу при установке - хрупкий механизм внутри может сломаться.

Безопасность и стандарты

Шкала сменная для амперметра Э47 40/5А класс точности 1,5 96х96мм не имеет собственной защиты от внешних воздействий - она является лишь визуальным компонентом. Безопасность обеспечивается конструкцией основного прибора Э47, который соответствует требованиям ГОСТ Р МЭК 61010-1. Работает в условиях, допустимых для электроизмерительных приборов: температура +5…+40 C, относительная влажность ≤80%, без конденсации.

Преимущества

• Значительная экономия затрат - не нужна замена всего амперметра, только шкала
• Быстрый ремонт - замена занимает несколько минут при наличии доступа к прибору
• Сохраняет точность - класс 1,5 сохранён, так как используется оригинальный механизм
• Легко найти в запасе - стандартный размер 96×96 мм встречается часто

Ограничения применения

• Подходит только для амперметров Э47 с артикулом IPA20-5-0000-A и аналогичными
• Не работает с цифровыми приборами или другими типами измерителей
• Не предназначена для работы вне закрытой панели - не имеет защиты IP
• Не рекомендуется использовать при частых перегрузках выше 40 А - риск повреждения механизма

Примеры использования

• Обновление шкалы в распределительном щите после замены трансформатора тока с 100/5 на 50/5
• Ремонт старого оборудования на заводе, где амперметр Э47 сохранился, но требует нового диапазона
• Настройка контроля тока на конвейере или насосной станции при изменении мощности двигателя

Практические советы

• Перед заменой проверьте, что ток в цепи действительно находится в пределах 0–40 А - неверный диапазон приведёт к некорректным показаниям
• При установке следите, чтобы стрелка свободно двигалась и не задевала шкалу - даже маленький контакт вызывает погрешность
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге
• Если шкала помечена “40/5A” - это значит, что прибор рассчитан на работу с трансформатором тока 40/5 А; убедитесь, что он установлен
• Для точной калибровки лучше использовать эталонный источник тока - сама шкала не регулируется, только механическая стрелка
