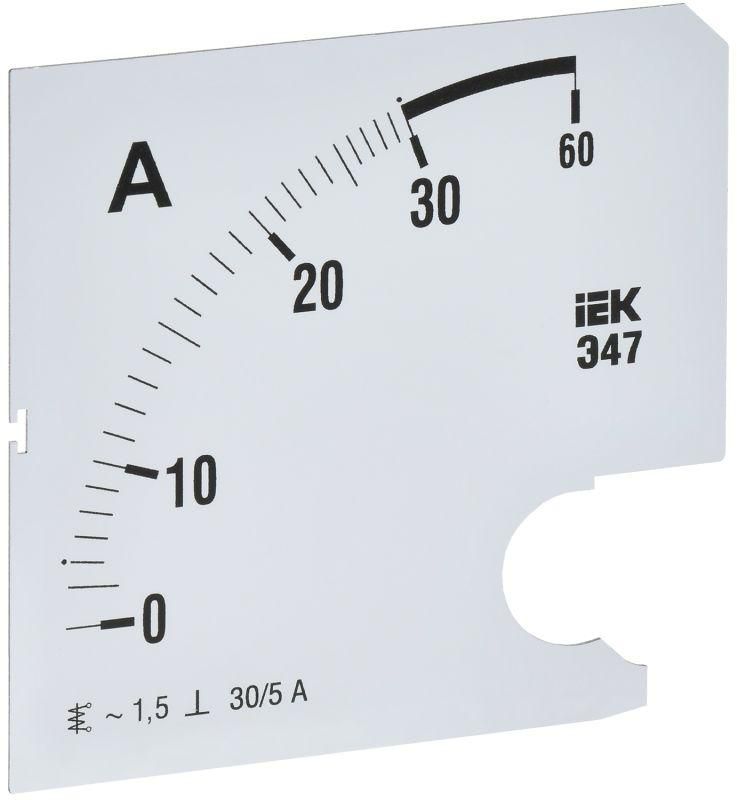

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 96х96мм - IPA20D-SC-0030 IEK

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 96х96мм - запасной элемент для замены повреждённой или устаревшей шкалы на аналоговом амперметре Э47 от IEK. Подходит для моделей с артикулом IPA20-5-0000-A, обеспечивает точную визуализацию тока в пределах 0–30 А.

Назначение и область применения

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 96х96мм используется исключительно в паре с амперметрами Э47, которые не имеют встроенной шкалы. Она позволяет восстановить функциональность прибора после механического повреждения, износа или необходимости изменения диапазона измерений. Применяется в панелях управления, щитах распределения, на оборудовании, где требуется контроль переменного тока до 30 А - например, на насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями.

Технические характеристики

• Диапазон измерений: 0–30 А - соответствует номинальному току вторичной цепи 5 А при использовании с трансформатором тока 30/5 А;
• Габариты: 96×96 мм - совпадает с форм-фактором корпуса амперметра Э47;
• Угол отклонения стрелки: 90° - стандартный угол для аналоговых приборов этого типа;
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (+-0,45 А в точке 30 А);
• Способ монтажа: встраиваемый - фиксируется внутри корпуса амперметра Э47 через защёлки или крепления, не требует сверления.

Совместимость и монтаж

Шкала сменная для амперметра Э47 30/5А класс точности 1,5 96х96мм совместима только с оригинальным амперметром IEK артикул IPA20-5-0000-A. Устанавливается после демонтажа старой шкалы - необходимо открыть переднюю крышку прибора, аккуратно снять повреждённую шкалу и установить новую, выровняв её по центру оси стрелки. После монтажа проверьте свободное движение стрелки без задевания делений. Не используйте шкалу с другими моделями - даже если габариты совпадают, цена деления и шкала могут отличаться.

Преимущества

• Замена шкалы вместо всего прибора снижает затраты на ремонт;
• Сохраняет первоначальную точность измерений при условии правильной установки;
• Легко доступна как запчасть - не требует заказа нового амперметра;
• Работает без внешнего питания - надёжна в условиях перебоев электроэнергии.

Ограничения применения

• Не предназначена для работы с постоянным током - только для переменного тока в сетях 50 Гц;
• Не подходит для токов выше 30 А - возможна перегрузка и деформация шкалы;
• Не применяется с цифровыми амперметрами или приборами других серий;
• Не рекомендовано использовать в средах с частыми вибрациями без дополнительной амортизации - риск смещения стрелки.

Примеры использования

• Замена шкалы на щите управления насосной станцией после удара по корпусу;
• Обновление прибора на конвейере, где износилась старая шкала;
• Переоборудование старого оборудования - замена шкалы с 10 А на 30 А при изменении нагрузки;
• Ремонт в мастерских, где используются амперметры Э47 в качестве эталонных приборов.

Практические советы

• Перед установкой убедитесь, что амперметр Э47 отключен от сети - даже при отключённом питании возможен остаточный заряд в цепи трансформатора тока;
• Проверьте соответствие артикула IPA20-5-0000-A - другие модели Э47 могут иметь другую шкалу;
• При монтаже не касайтесь поверхности шкалы руками - жирные следы затруднят считывание показаний;
• Если стрелка не попадает на нулевую отметку после установки - возможно, требуется регулировка механизма, а не замена шкалы;
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение цифр и деформацию основания.
