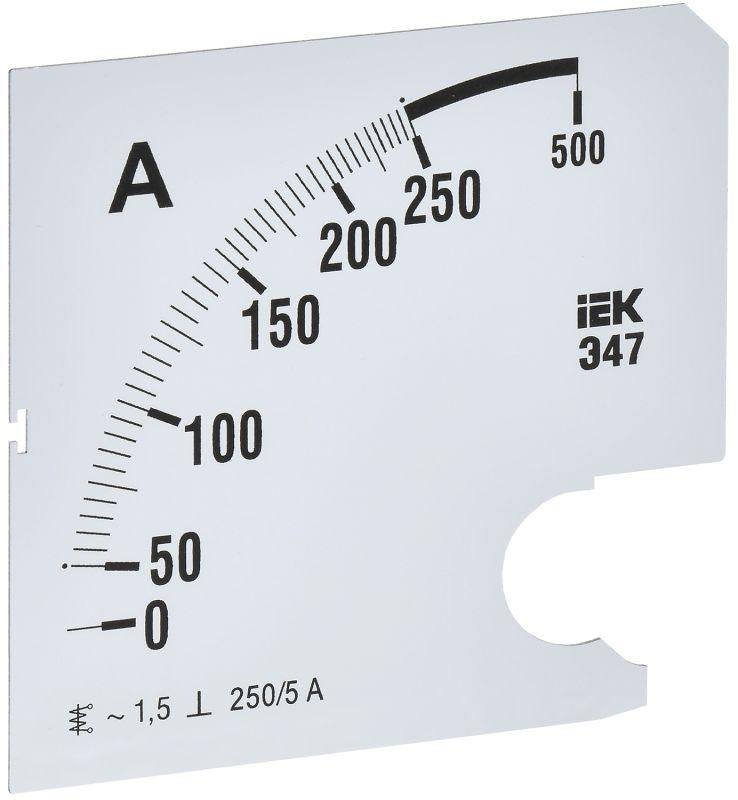

Шкала сменная для амперметра Э47 250/5А класс точности 1,5 96х96мм - IPA20D-SC-0250 IEK

Шкала сменная для амперметра Э47 250/5А класс точности 1,5 96х96мм - заменяемый элемент для измерительного прибора IEK артикул IPA20-5-0000-A, позволяющий изменить пределы измерения тока без замены всего устройства. Подходит для установки в щитовые и панельные системы с габаритами 96×96 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 250/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется перенастроить прибор на другой диапазон измерений. Применяется исключительно совместно с амперметрами Э47 класса точности 1,5, имеющими корпус 96×96 мм. Чаще используется при модернизации существующих систем, ремонте или замене комплектующих без замены всего прибора.

Технические характеристики

• Номинальный диапазон шкалы: 0–250 А - соответствует входному сигналу 5 А от внешнего трансформатора тока;
• Габаритные размеры: 96 × 96 мм - совпадает со стандартным форматом встраиваемых приборов;
• Максимальное отклонение стрелки: 90° - угол поворота указателя, обеспечивающий равномерную шкалу и удобочитаемость;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (250 А);
• Тип монтажа: встраиваемый - устанавливается внутрь панели через отверстие 92×92 мм.

Совместимость и монтаж

Шкала сменная для амперметра Э47 250/5А совместима только с амперметрами Э47 от IEK артикул IPA20-5-0000-A. Не подходит для других серий или брендов. Установка выполняется после демонтажа старой шкалы: фиксируется на оси механизма с помощью центрального винта. Перед монтажом проверьте соответствие посадочных отверстий и положения стрелки. Монтаж возможен только при отключенном питании.

Преимущества

• Замена шкалы снижает затраты - не нужна замена всего амперметра;
• Стандартный размер 96×96 мм обеспечивает легкую замену в типовых щитках;
• Высокая четкость нанесения делений и цифр - улучшает восприятие показаний;
• Совместимость с трансформаторами тока 5 А - позволяет использовать с уже установленными измерительными преобразователями.

Ограничения применения

• Не применяется самостоятельно - требует наличия рабочего механизма амперметра Э47;
• Подходит только для переменного тока с частотой 50 Гц - не работает с постоянным током;
• Не рассчитана на нагрузки выше 250 А - превышение может вызвать механическую деформацию или выход из строя;
• Не рекомендовано использование во взрывоопасных средах - отсутствует защита от взрыва или повышенной влажности.

Примеры использования

• Замена шкалы на панели управления станком при смене мощности двигателя;
• Обновление показаний в распределительном щите после замены трансформатора тока;
• Ремонт старого оборудования, где механизм амперметра исправен, но шкала повреждена;
• Настройка контроля тока на конвейере или насосной станции с использованием внешних трансформаторов 5 А.

Практические советы

• Перед установкой новой шкалы убедитесь, что стрелка амперметра стоит точно на нуле - при необходимости выполните нулевую регулировку;
• Учитывайте посадочный диаметр оси - он стандартизирован для всех Э47, но не совместим с другими моделями;
• Проверьте целостность контактов внутри прибора перед установкой - поврежденные провода могут давать неверные показания даже с новой шкалой;
• При работе в условиях вибраций закрепите прибор дополнительно - шкала сама по себе не защищена от тряски;
• Не используйте шкалу с амперметрами другого класса точности - это нарушит метрологическую согласованность системы.
