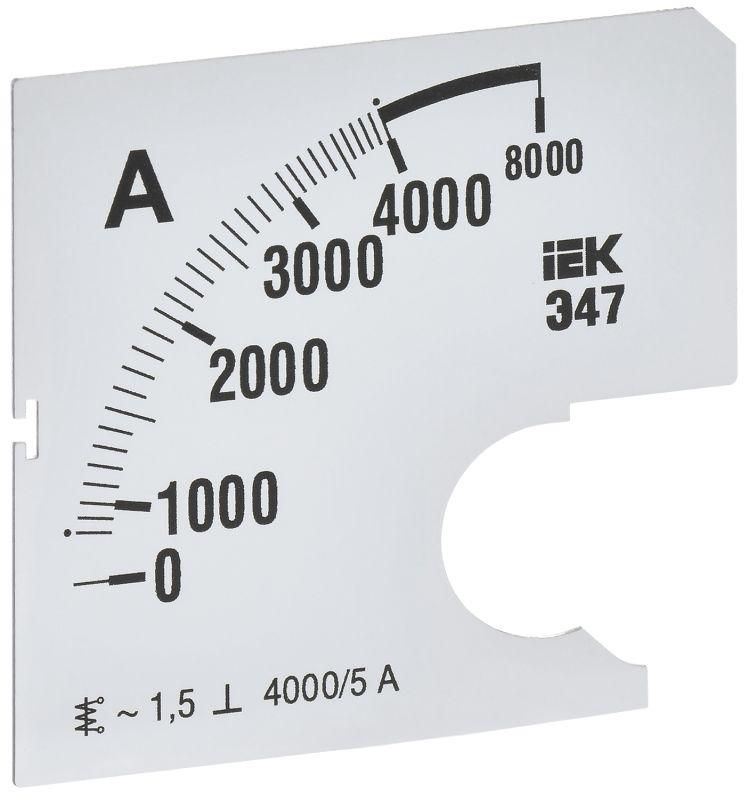

Шкала сменная для амперметра Э47 4000/5А класс точности 1,5 72х72мм - IPA10D-SC-4000 IEK

Шкала сменная для амперметра Э47 4000/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока на 4000 А при сохранении точности 1,5%. Подходит для установки в щитовые устройства и панели управления, где требуется высокая надёжность и стандартизация.

Назначение и область применения

Шкала сменная для амперметра Э47 4000/5А используется исключительно в паре с амперметром IEK артикул IPA10-5-0000-A без собственной шкалы. Она позволяет перенастроить прибор на измерение токов до 4000 А при вторичном токе 5 А, что соответствует стандартному выходу трансформаторов тока. Применяется в распределительных щитах, на подстанциях, в системах автоматизации промышленного оборудования - например, на конвейерах, насосных станциях, крупных электродвигателях.

Технические характеристики

• Номинальный диапазон шкалы: 0–4000 А
• Вторичный ток: 5 А (соответствует входу амперметра Э47)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Габаритные размеры: 72×72 мм - совместима со всеми приборами этого форм-фактора
• Угол отклонения стрелки: 90° - стандартный ход механизма для аналоговых приборов
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра

Совместимость и монтаж

Шкала сменная для амперметра Э47 4000/5А совместима только с амперметрами IEK артикул IPA10-5-0000-A. Установка требует демонтажа старой шкалы и фиксации новой на оси стрелки. Монтаж выполняется при отключенном питании. Не используйте шкалу с другими моделями - даже если они имеют размер 72×72 мм, механизм и калибровка могут отличаться. Для правильной установки убедитесь, что стрелка свободно перемещается по всей шкале без заеданий.

Преимущества

• Замена шкалы вместо полной замены прибора снижает затраты на обслуживание
• Стандартный размер 72×72 мм обеспечивает легкую замену в типовых панелях
• Высокий класс точности 1,5 гарантирует достоверные показания при больших токах
• Работает с уже установленными трансформаторами тока 5 А - не требует переделки цепи

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток через трансформаторы
• Не применяется с амперметрами других серий, даже от IEK - только с IPA10-5-0000-A
• Не выдерживает механических ударов или вибраций сверх нормы - не рекомендуется для мобильных объектов
• Не имеет защиты от внешней среды - должна использоваться внутри закрытых щитов

Примеры использования

• Щиты питания промышленных асинхронных двигателей мощностью более 100 кВт
• Панели контроля тока на трансформаторных подстанциях 6(10)/0,4 кВ
• Автоматизированные системы учёта электроэнергии с трансформаторами тока 4000/5 А
• Оборудование металлургических и сталелитейных производств с большими нагрузками

Практические советы

• Перед заменой шкалы проверьте соответствие трансформатора тока - он должен иметь коэффициент 4000/5 А
• При установке не трогайте стрелку руками - она легко деформируется
• Если стрелка не возвращается к нулю после замены - возможно, повреждён механизм; замените весь прибор
• Храните запасные шкалы в сухом месте - влага может вызвать коррозию делений
• При необходимости замены нескольких шкал - заказывайте сразу комплект, чтобы избежать рассогласования цвета и печати
