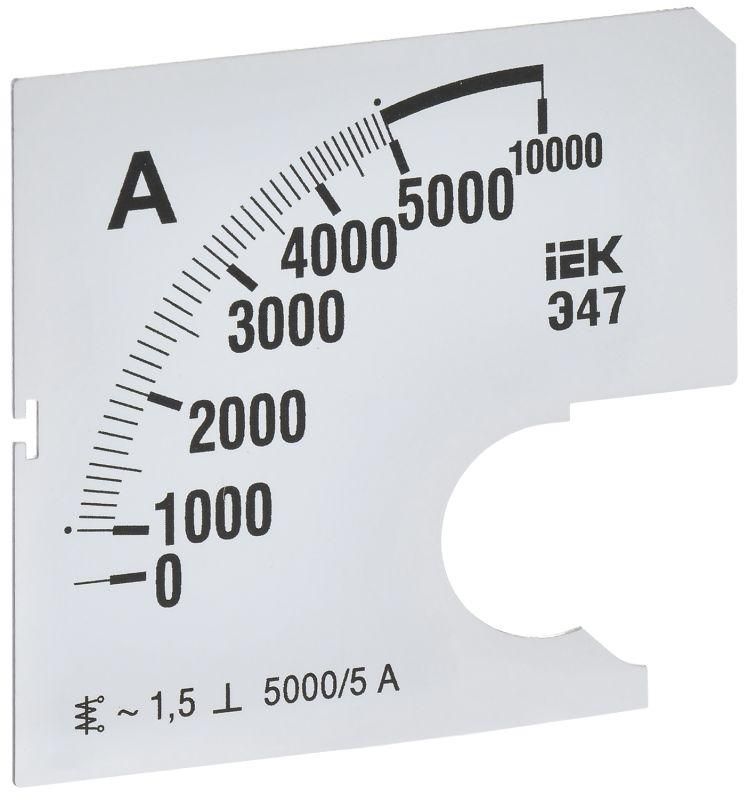

Шкала сменная для амперметра Э47 5000/5А класс точности 1,5 72х72мм - IPA10D-SC-5000 IEK

Шкала сменная для амперметра Э47 5000/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока на 5000 А при сохранении класса точности 1,5. Подходит для модернизации существующих щитов и замены повреждённых шкал без замены всего амперметра.

Назначение и область применения

Шкала сменная для амперметра Э47 5000/5А предназначена исключительно для установки на амперметр Э47 с габаритами 72×72 мм и входным сигналом 5 А. Она не является самостоятельным измерительным устройством - работает только в паре с базовым прибором IEK артикул IPA10-5-0000-A. Применяется в распределительных щитах, на подстанциях, в цепях с высокими токами: промышленные станки, системы освещения, силовые панели, конвейеры, где требуется контроль тока до 5000 А через внешний трансформатор тока.

Технические характеристики

• Номинальный диапазон шкалы: 0–5000 А - соответствует измерению тока через трансформатор тока 5000/5 А;
• Габаритные размеры: 72 × 72 мм - точно совпадает с корпусом амперметра Э47;
• Угол отклонения стрелки: 90° - стандартный ход механизма для аналоговых приборов этого типа;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-75 А при 5000 А);
• Способ монтажа: встраиваемый - устанавливается внутрь лицевой панели прибора, фиксируется за рамкой.

Совместимость и монтаж

Шкала сменная для амперметра Э47 5000/5А совместима только с оригинальными амперметрами IEK артикул IPA10-5-0000-A. Установка требует демонтажа старой шкалы: открутите четыре винта на задней стенке корпуса, снимите старую шкалу, наденьте новую, выровняйте по центру и закрутите винты. Не используйте шкалу с другими моделями - даже если они имеют размер 72×72 мм, механизм и калибровка могут отличаться. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Шкала сменная для амперметра Э47 5000/5А соответствует требованиям ГОСТ Р 8.601-2012 к аналоговым электроизмерительным приборам. Класс точности 1,5 гарантирует соответствие нормам промышленной автоматизации. Шкала изготовлена из термостойкого пластика и не содержит опасных материалов. Не применяется во взрывоопасных зонах - прибор не имеет защиты от взрыва (Ex-маркировка отсутствует).

Преимущества

• Замена шкалы вместо целого прибора снижает затраты на обслуживание;
• Не требует перепрошивки или калибровки - совместима с заводской механикой амперметра;
• Чёткая, контрастная градуировка - легко считывать показания даже при слабом освещении;
• Стандартный форм-фактор 72×72 мм - легко заменяется в типовых щитах без переделки.

Ограничения применения

• Работает только с трансформаторами тока 5000/5 А - нельзя использовать напрямую на проводе;
• Не подходит для переменного тока выше 5000 А - возможна перегрузка и деформация шкалы;
• Не предназначен для работы при температуре ниже –10 C и выше +50 C - риск искажения показаний;
• Не используется в условиях постоянной вибрации без дополнительной амортизации - может возникнуть люфт стрелки.

Примеры использования

• Щит управления насосной станцией - контроль тока двигателя мощностью более 100 кВт;
• Цеховая панель питания конвейера - наблюдение за нагрузкой в режиме реального времени;
• Распределительный пункт на заводе - замена повреждённой шкалы без остановки производства;
• Обновление старых щитов - замена устаревших шкал на новые с сохранением корпуса и клемм.

Практические советы

• Перед установкой проверьте, что основной амперметр IEK артикул IPA10-5-0000-A исправен - если механизм сломан, новая шкала не поможет;
• Убедитесь, что трансформатор тока на объекте действительно 5000/5 А - неверный коэффициент даёт ошибочные показания;
• При монтаже не перетягивайте винты - пластик шкалы может треснуть;
• Храните запасную шкалу в сухом месте - влага может вызвать помутнение делений;
• Для удобства чтения рекомендуется установить лампу подсветки рядом с прибором - особенно в тёмных щитах.
