Шкала сменная для A721 5000/5А-1,5 PROxima | s-a721-5000 EKF

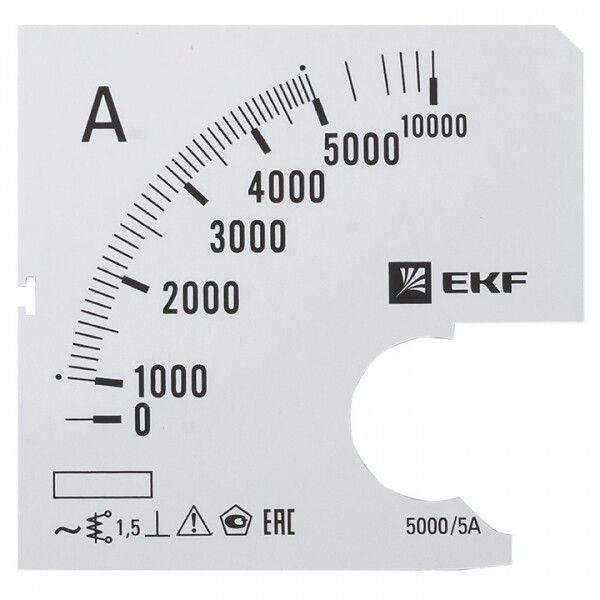

Шкала сменная для A721 5000/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721 серии PROxima. Эта деталь позволяет перенастроить прибор на измерение тока до 5000 А без замены всего устройства, что снижает затраты на обслуживание электрооборудования.

Назначение и область применения

Шкала сменная для A721 5000/5А-1,5 используется исключительно совместно с аналоговым амперметром AMA-721. Она служит для изменения предела измерения тока - вместо заводской шкалы можно установить эту, рассчитанную на максимальный ток 5000 А. Применяется в распределительных щитах промышленных объектов, ЖКХ, офисных и общественных зданиях, где требуется контроль больших токов в цепях переменного тока.

Технические характеристики

• Максимальный ток измерения: 5000 А - соответствует входному сигналу вторичной обмотки трансформатора тока 5 А;
• Класс точности: 1,5 - допустимая погрешность показаний +-1,5% от верхнего предела измерения;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы;
• Габаритные размеры: 72×72 мм - точно соответствуют форм-фактору амперметра AMA-721;
• Наличие шкалы превышения тока: да - отметки выше 5000 А позволяют визуально определять перегрузку;
• Наличие шкалы сверхтока: да - дополнительно выделенные участки для аварийных значений тока.

Совместимость и монтаж

Шкала сменная для A721 5000/5А-1,5 совместима только с амперметрами модели AMA-721 от EKF серии PROxima. Устанавливается после демонтажа старой шкалы - требует вскрытия лицевой части прибора. Монтаж выполняется вручную: фиксируется на оси стрелочного механизма с помощью штифтов и защелок. Настраивать нуль или чувствительность не требуется - механизм остаётся без изменений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 8.401–2017 для средств измерений класса 1,5. Не содержит опасных напряжений - работает только в составе заведённого амперметра, который подключен через трансформатор тока. Для безопасной замены необходимо отключить питание всей цепи.

Преимущества

• Экономия времени и денег - не нужна замена всего амперметра при смене диапазона измерения;
• Высокая надёжность - механическая конструкция без электроники, не боится помех и скачков напряжения;
• Чёткая визуализация - две дополнительные шкалы (превышение и сверхток) позволяют оперативно реагировать на перегрузки;
• Стандартный форм-фактор - легко заменяется в уже установленном щите без переделки панели.

Ограничения применения

• Не для постоянного тока - предназначена только для цепей переменного тока;
• Работает только с трансформаторами тока 5 А - нельзя использовать с другими типами первичных преобразователей;
• Запрещено применять вне герметичного корпуса - не имеет защиты от внешней среды (IP00);
• Не подлежит ремонту - при повреждении шкалы требуется её полная замена.

Примеры использования

• Щитовые амперметры на главных вводах промышленного предприятия с током нагрузки до 5000 А;
• Контроль тока в системах питания крупных насосов, компрессоров, печей;
• Обслуживание распределительных пунктов (РП) и подстанций с использованием трансформаторов тока типа ТПЛ, ТФК;
• Аварийные сигнализационные системы, где важно сразу заметить выход за порог нормального режима.

Практические советы

• Перед заменой проверьте соответствие трансформатора тока - коэффициент должен быть 5000/5 А;
• При установке ориентируйте шкалу так, чтобы нулевой уровень был слева - это стандартная практика;
• Не используйте шкалу с поврежденным покрытием - возможны ошибки считывания;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу;
• При работе в условиях повышенной вибрации убедитесь, что стрелка свободно перемещается - не должна задевать за поверхность шкалы.
