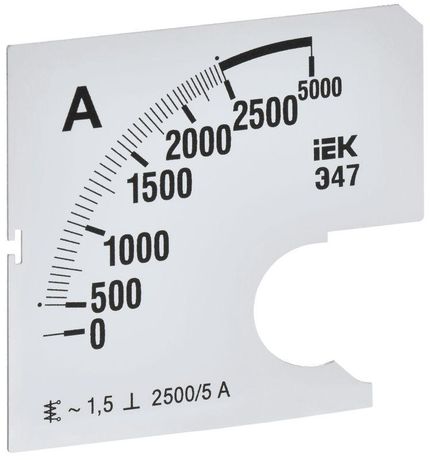

Шкала сменная для амперметра Э47 2500/5А класс точности 1,5 72х72мм - IPA10D-SC-2500 IEK

Шкала сменная для амперметра Э47 2500/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить пределы измерения тока без замены всего устройства. Подходит для установки в щитовые панели и оборудование с типовым креплением 72×72 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 2500/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется изменить диапазон измерений тока. Применяется исключительно с амперметрами IEK артикул IPA10-5-0000-A, которые не имеют встроенной шкалы. Устанавливается в промышленных щитах, на пультах управления, в системах автоматизации - там, где используются внешние трансформаторы тока 2500/5 А.

Технические характеристики

• Номинальный диапазон: 2500/5 А - соответствует трансформатору тока с коэффициентом преобразования 500:1; при токе 5 А во вторичной цепи стрелка показывает 2500 А на первичной стороне.
• Габариты: 72 × 72 мм - совпадает со стандартным размером корпуса амперметра Э47, обеспечивает точную посадку без зазоров.
• Угол отклонения стрелки: до 90° - оптимальный для четкого считывания значений в условиях ограниченного доступа.
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (2500 А), что допустимо для промышленного учета и контроля нагрузки.
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного корпуса амперметра Э47 через фронтальную панель.

Совместимость и монтаж

Шкала сменная для амперметра Э47 2500/5А совместима только с моделями IEK артикул IPA10-5-0000-A. Не подходит для других серий амперметров, даже с аналогичными габаритами. Для установки необходимо:

• Отключить питание и снять крышку корпуса амперметра.
• Аккуратно удалить старую шкалу, не повредив механизм движения стрелки.
• Закрепить новую шкалу по меткам совмещения - она имеет фиксирующие выступы, точно соответствующие пазам механизма.
• Проверить свободное движение стрелки и её положение на нулевой отметке перед включением питания.

Безопасность и стандарты

Шкала сменная для амперметра Э47 2500/5А изготовлена в соответствии с требованиями ГОСТ Р МЭК 61010-1 для электроизмерительных приборов. Не содержит опасных материалов. Работает в температурном диапазоне, указанном для основного прибора (обычно –25…+55 C). Не предназначен для работы в взрывоопасных средах.

Преимущества

• Экономия затрат - позволяет заменить только шкалу вместо всей головки прибора.
• Быстрое переключение диапазонов - удобно при смене трансформаторов тока или рекалибровке системы.
• Высокая точность сохраняется за счет заводской калибровки шкалы под конкретный механизм.
• Стандартный форм-фактор - легко найти место в существующих щитах без доработки.

Ограничения применения

• Не используется самостоятельно - требует наличия исправного амперметра Э47 с рабочим механизмом.
• Подходит только для токов переменного тока, согласованного с трансформатором 2500/5 А.
• Не рассчитана на длительную работу при перегрузках выше 2500 А - возможна деформация шкалы или выход из строя указателя.
• Не подходит для условий повышенной вибрации без дополнительной фиксации корпуса.

Примеры использования

• Щитовая автоматика на промышленном предприятии с трансформаторами тока 2500/5 А для контроля тока в силовой цепи двигателя.
• Распределительный пункт с несколькими линиями, где меняются трансформаторы тока - достаточно поменять шкалу, а не весь прибор.
• Обслуживание оборудования на заводах, где требуется быстрая адаптация измерительных приборов под новые параметры сети.

Практические советы

• Перед заменой проверьте, что трансформатор тока действительно имеет коэффициент 2500/5 А - неверный выбор шкалы приведёт к некорректным показаниям.
• При монтаже не используйте инструменты с острыми краями - можно повредить поверхность шкалы или механизм стрелки.
• Если стрелка не возвращается в ноль после замены - возможно, нарушен баланс механизма; лучше обратиться к специалисту.
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение делений и снижение читаемости.
• Убедитесь, что посадочный диаметр оси стрелки совпадает с вашим прибором - хотя он стандартизирован, есть редкие варианты с отличием.
