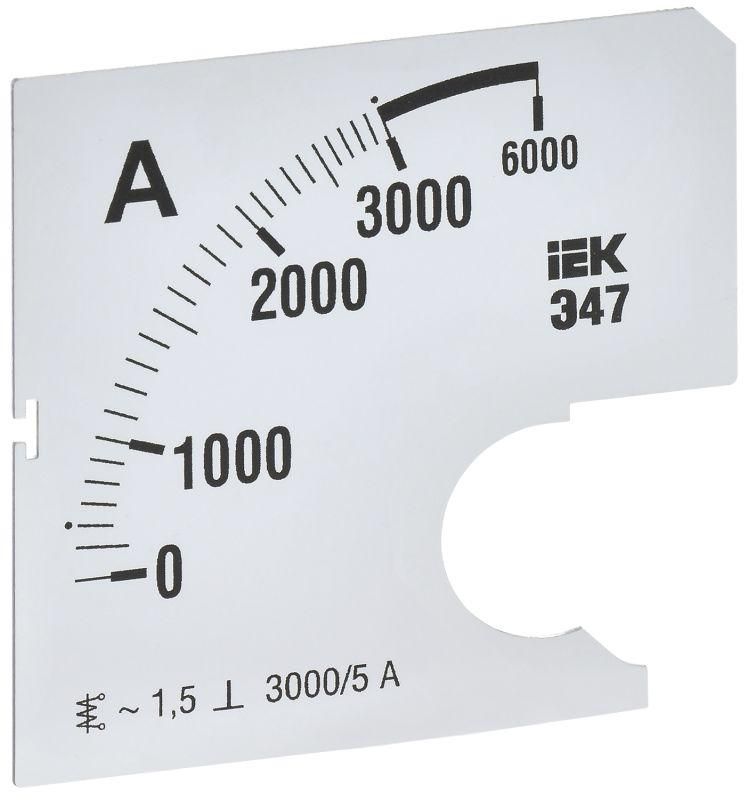

Шкала сменная для амперметра Э47 3000/5А класс точности 1,5 72х72мм - IPA10D-SC-3000 IEK

Шкала сменная для амперметра Э47 3000/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока на 3000 А при сохранении класса точности 1,5. Подходит для модернизации существующих установок без замены всего амперметра.

Назначение и область применения

Шкала сменная для амперметра Э47 3000/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется измерять большие значения тока - до 3000 А. Применяется в паре с основным корпусом амперметра IEK артикул IPA10-5-0000-A, который остаётся неизменным. Удобна при ремонте, модернизации или переоборудовании оборудования, где меняются параметры цепи, но физическая установка остается прежней.

Технические характеристики

• Номинальный диапазон шкалы: 0–3000 А
• Размеры: 72×72 мм - соответствует стандартному формату встраиваемых приборов Э47
• Угол отклонения стрелки: максимум 90° - обеспечивает равномерную градуировку и хорошую читаемость
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип подключения: рассчитана на работу с внешним шунтом 3000/5 А - требует подключения через токоограничивающий преобразователь

Совместимость и монтаж

Шкала сменная для амперметра Э47 3000/5А устанавливается исключительно на амперметр IEK артикул IPA10-5-0000-A (или аналогичные модели с тем же корпусом и механизмом). Монтаж встраиваемый - шкала крепится внутри лицевой панели прибора. Для замены необходимо:

• Отключить питание и снять крышку амперметра;
• Аккуратно удалить старую шкалу, не повредив механизм;
• Установить новую шкалу, выровняв её по центру;
• Закрыть корпус и проверить свободное движение стрелки.

Не используйте шкалу с другими типами амперметров - несовместимые механизмы могут вызвать перегрузку или некорректные показания.

Преимущества

• Экономия средств - не нужна замена всего прибора, только шкала
• Сохраняет заводскую точность и надёжность оригинального устройства
• Легко заменяется без специального инструмента
• Стандартный размер 72×72 мм - совместим со всеми панелями, предназначенными для приборов Э47

Ограничения применения

• Подходит только для работы с трансформаторами тока 3000/5 А - нельзя использовать напрямую на проводах высокого тока
• Не предназначена для постоянной нагрузки выше 3000 А - возможны перегрев и деформация
• Не работает с импульсными или переменными токами, отличными от синусоидальных 50 Гц
• Не рекомендуется для открытых площадок без защиты от пыли и влаги - сама шкала не имеет степени защиты IP

Примеры использования

• На распределительных щитах промышленных предприятий - контроль тока в главных линиях питания
• На станках с мощными двигателями - наблюдение за нагрузкой во время запуска
• В системах автоматического управления конвейерами - мониторинг потребления энергии
• При замене старого амперметра на новый корпус, но с другим пределом измерения

Практические советы

• Перед установкой проверьте соответствие шунта - он должен быть именно 3000/5 А, иначе показания будут неверными
• Обращайте внимание на посадочное место: шкала должна плотно сесть на ось стрелки без люфтов
• При замене не трогайте внутренний механизм - он откалиброван на заводе; достаточно менять только шкалу
• Если стрелка не возвращается в нуль после отключения - возможно, повреждён механизм; шкала здесь не причём
• Храните запасные шкалы в сухом месте - влага может испортить градуировку
