Шкала сменная для амперметра Э47 3000/5А класс точности 1,5 96х96мм - IPA20D-SC-3000 IEK

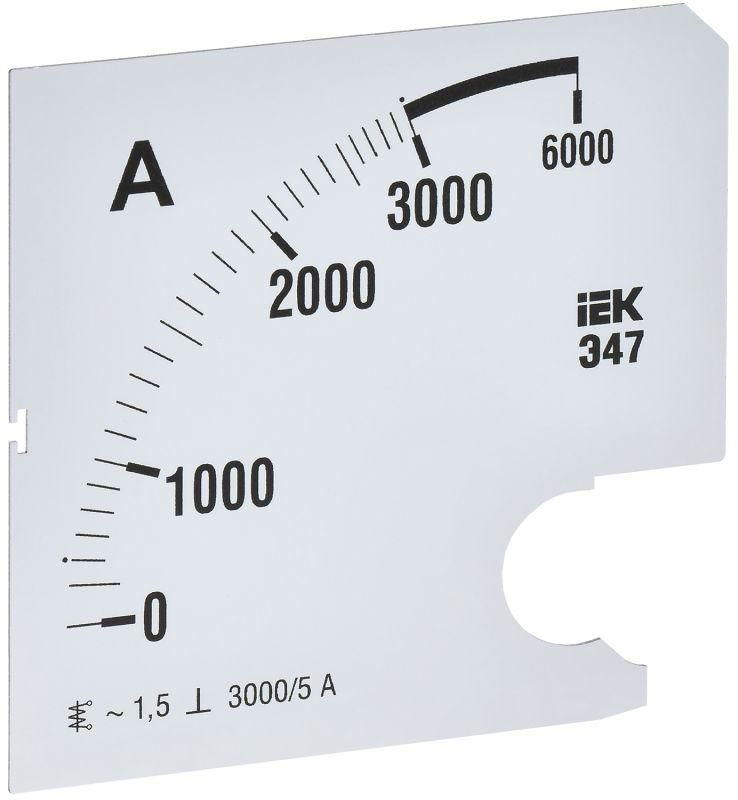

Шкала сменная для амперметра Э47 3000/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока на 3000 А при сохранении класса точности 1,5. Подходит для модернизации существующих щитов без замены всего прибора.

Назначение и область применения

Шкала сменная для амперметра Э47 3000/5А класс точности 1,5 96х96мм предназначена для установки вместо оригинальной шкалы в амперметр IEK артикул IPA20-5-0000-A. Она позволяет перенастроить прибор на измерение токов до 3000 А при вторичном токе 5 А, что соответствует внешнему трансформатору тока типа ТТ-3000/5. Применяется в распределительных щитах, на подстанциях, в цепях мощного оборудования - например, у крупных насосов, компрессоров, печей или вводных автоматических выключателях.

Технические характеристики

• Номинальный диапазон измерений: 0–3000 А (при первичном токе через трансформатор тока)
• Вторичный ток: 5 А (соответствует стандартному входу амперметра Э47)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Габариты: 96×96 мм - совместима с корпусом амперметра Э47 того же формата
• Угол отклонения стрелки: 90° - стандартный ход механизма для аналоговых приборов этого типа
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного амперметра

Совместимость и монтаж

Шкала сменная для амперметра Э47 3000/5А класс точности 1,5 96х96мм совместима исключительно с амперметрами IEK артикул IPA20-5-0000-A. Установка требует демонтажа передней панели прибора и аккуратной замены старой шкалы. Новая шкала фиксируется тем же способом - защёлками или винтами, которые остаются на месте после снятия оригинальной шкалы. Перед заменой необходимо отключить питание и убедиться, что ток в цепи отсутствует. Шкала не имеет собственных клемм - она лишь метка для стрелки, работающей с внутренним механизмом амперметра.

Преимущества

• Не требуется замена всего амперметра - экономия затрат на ремонт и обслуживание
• Сохраняет заводскую точность 1,5 - результаты измерений надёжны даже при больших нагрузках
• Стандартный размер 96×96 мм - легко встраивается в типовые щиты без доработки
• Чёткая градуировка - деления рассчитаны под трансформатор тока 3000/5 А, минимизирует ошибки считывания

Ограничения применения

• Подходит только для амперметров IEK артикул IPA20-5-0000-A - несовместима с другими моделями, даже от IEK
• Работает только с трансформаторами тока 3000/5 А; при использовании других коэффициентов (например, 1000/5) показания будут некорректными
• Не предназначена для работы в условиях постоянной вибрации выше нормы - возможна деформация шкалы или смещение стрелки
• Не подходит для помещений с высокой запылённостью без защиты IP - сама шкала не имеет степени защиты

Примеры использования

• Замена шкалы на вводном автоматическом выключателе 2500 А в цеховом щите, где установлен трансформатор тока ТТ-3000/5
• Обновление прибора на тепловой электростанции при смене нагрузки с 1500 А на 2800 А
• Настройка контроля тока в системе кондиционирования с мощным компрессором, использующим трансформатор тока 3000/5 А

Практические советы

• Перед заменой проверьте, какой именно трансформатор тока подключен к амперметру - он должен быть точно 3000/5 А
• При установке не трогайте стрелку механически - она отцентрована на заводе, её сдвиг вызывает погрешность
• Используйте только оригинальную шкалу - сторонние аналоги могут иметь неверную градуировку или толщину, что повредит механизм
• После установки протестируйте прибор на известной нагрузке - сравните показания с другим точным прибором
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу и размыть markings
