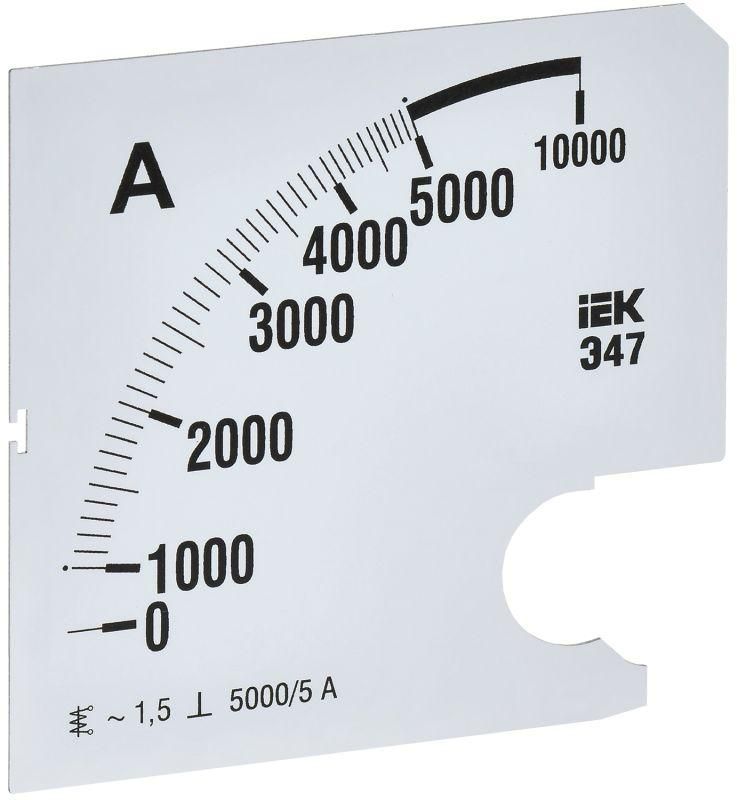

Шкала сменная для амперметра Э47 5000/5А класс точности 1,5 96х96мм - IPA20D-SC-5000 IEK

Шкала сменная для амперметра Э47 5000/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока на 5000 А при сохранении точности 1,5%. Подходит для модернизации существующих щитов и замены повреждённых шкал без замены всего прибора.

Назначение и область применения

Шкала сменная для амперметра Э47 5000/5А класс точности 1,5 96х96мм предназначена исключительно для установки на амперметр IEK артикул IPA20-5-0000-A без собственной шкалы. Она не является самостоятельным измерительным устройством - её функция - отображать значения тока в диапазоне до 5000 А через механическую систему указателя. Применяется в распределительных щитах, на пультах управления, в цепях с высокими токами: промышленные станки, системы электроснабжения, преобразовательные установки, конвейеры.

Технические характеристики

• Диапазон измерений: 0–5000 А - соответствует первичному току при использовании внешнего трансформатора тока 5000/5 А;
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (+-75 А при 5000 А);
• Габариты: 96×96 мм - совпадает со стандартными габаритами корпуса амперметра Э47;
• Угол отклонения стрелки: 90° - обеспечивает компактную и равномерную шкалу;
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного прибора, фиксируется на оси механизма;
• Работает только с токовым входом 5 А - требует подключения через трансформатор тока 5000/5 А.

Совместимость и монтаж

Шкала сменная для амперметра Э47 5000/5А класс точности 1,5 96х96мм совместима **только** с амперметрами IEK артикул IPA20-5-0000-A. Установка возможна только после демонтажа старой шкалы. Монтаж выполняется при отключенном питании:

• Открутите четыре винта крепления лицевой панели;
• Аккуратно снимите старую шкалу, не перегибая стрелку;
• Наденьте новую шкалу на ось указателя, выровняйте по метке “0”;
• Закрепите панель и проверьте ход стрелки - она должна свободно перемещаться от 0 до 5000 А без заеданий.

Не используйте шкалу с другими моделями амперметров - даже при одинаковых размерах 96×96 мм механизм и калибровка могут отличаться.

Преимущества

• Снижение затрат - позволяет заменить только шкалу вместо всего прибора;
• Сохранение заводской точности - изготовлена по тем же технологиям, что и оригинальная шкала;
• Легкая замена - не требуется перепрошивка, калибровка или настройка устройства;
• Стандартный форм-фактор - легко интегрируется в существующие панели и щиты.

Ограничения применения

• Не работает напрямую с сетью 220/380 В - обязательно нужен трансформатор тока 5000/5 А;
• Не подходит для постоянного тока - рассчитана только на переменный ток частотой 50 Гц;
• Не допускается использование вне закрытых щитов - отсутствует защита от пыли и влаги;
• Не рекомендовано применение в условиях сильной вибрации - риск смещения стрелки или повреждения механизма.

Примеры использования

• Щит управления крупным насосом на водоканале - замена шкалы после выхода из строя;
• Цеховая панель на металлургическом заводе - обновление показаний тока при смене оборудования;
• Распределительный пункт в жилом комплексе - ремонт амперметра без замены всей панели;
• Обслуживание силовой установки с трансформатором 5000/5 А - восстановление отображения нагрузки.

Практические советы

• Перед заменой убедитесь, что амперметр имеет артикул IPA20-5-0000-A - другие модели Э47 имеют другую калибровку;
• Проверьте целостность стрелки и оси перед установкой - деформация вызывает некорректные показания;
• При монтаже не трогайте регулировочные винты внутри прибора - они установлены на заводе;
• Если шкала используется в условиях повышенной запылённости - дополнительно герметизируйте щит IP54 или выше;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу.
