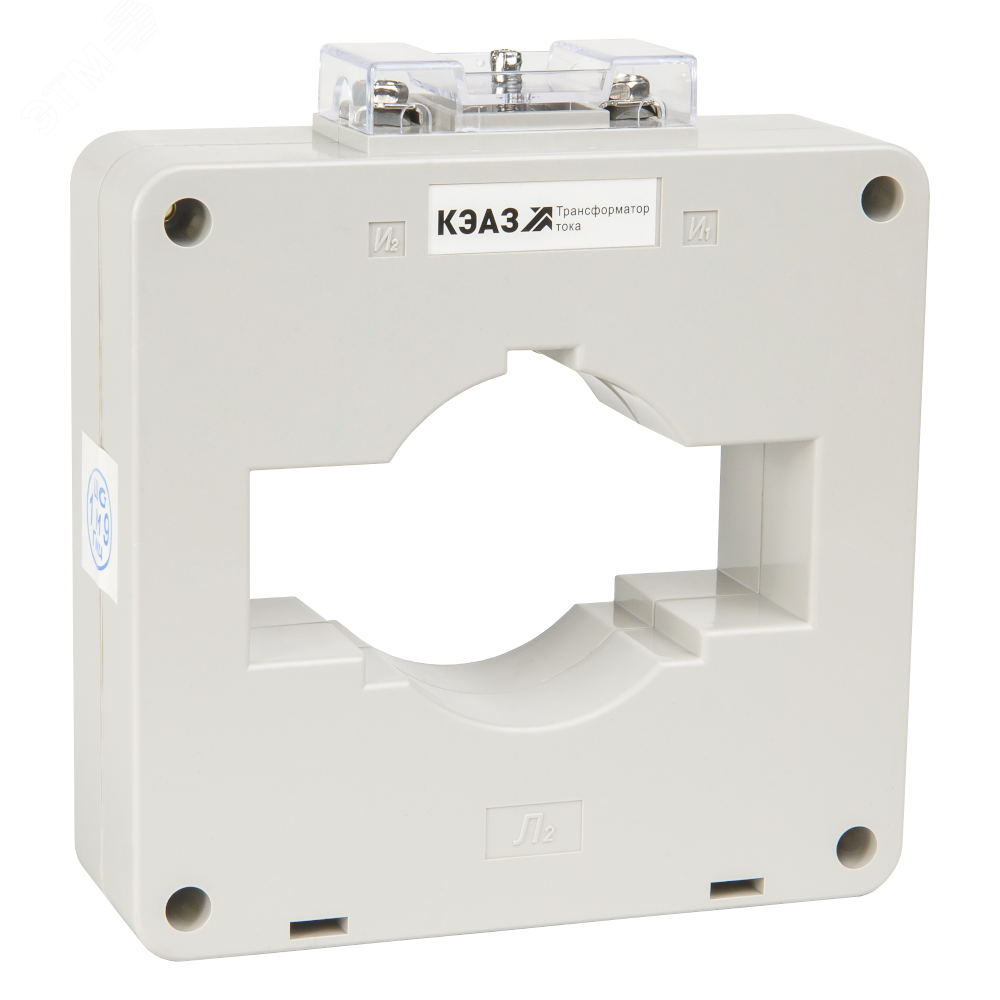

Измерительный трансформатор тока ТТК-125-2000/5А-15ВА-0,5S-УХЛ3 |289886| КЭАЗ

Измерительный трансформатор тока ТТК-125-2000/5А-15ВА-0,5S-УХЛ3 предназначен для точного измерения больших токов в цепях до 2000 А и передачи сигнала в счетчики и устройства защиты. Бренд КЭАЗ обеспечивает надежность этого изделия, а артикул 289886 позволяет однозначно идентифицировать модель в каталогах.

Назначение и область применения

Измерительный трансформатор тока ТТК-125-2000/5А-15ВА-0,5S-УХЛ3 используется для преобразования высоких значений тока в безопасные уровни - 5 А - для подключения измерительных приборов, реле защиты и систем учета энергии. Применяется в распределительных щитах, на подстанциях, в промышленных установках с большими потреблениями: например, на заводах, в насосных станциях, у крупных электродвигателей.

Технические характеристики

• Класс точности: 0,5S - гарантирует минимальную погрешность даже при малых токах (от 1% от номинала), что важно для точного учета энергии в режимах частичной нагрузки.
• Номинальный первичный ток: 2000 А - максимальный рабочий ток, который трансформатор способен измерять без перегрузки.
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал, совместимый с большинством промышленных счетчиков и реле.
• Диаметр отверстия: 80 мм - позволяет проходить через него шине или кабелю соответствующего сечения; требует проверки габаритов проводника перед установкой.
• Номинальная вторичная полная мощность: 15 В·А - указывает на максимальную нагрузку, которую можно подключить ко вторичной обмотке (например, два счетчика + соединительные провода).
• Подключение вторичной обмотки: винтовые зажимы - обеспечивают надежный контакт, подходят для многожильных и одножильных проводов.
• Степень защиты от прикосновения: да - корпус защищает от случайного контакта с токоведущими частями, повышает безопасность при обслуживании.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью.

Совместимость и монтаж

Измерительный трансформатор тока ТТК-125-2000/5А-15ВА-0,5S-УХЛ3 монтируется на шину или кабель без разрыва цепи. Для установки требуется свободный доступ к проводнику диаметром до 80 мм. Обязательно соблюдайте полярность при подключении вторичной обмотки - пометки “K1” и “K2” должны совпадать с требованиями подключаемого оборудования. Никогда не допускайте холостого хода вторичной обмотки - при отключенном приемнике замыкайте ее накоротко.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 54149-2010 (международному аналогу IEC 61869) для измерительных трансформаторов тока. Защита от прикосновения выполнена в соответствии с требованиями безопасности класса II. Материалы корпуса - термостойкий компаунд и прочный пластик, исключающие возгорание при нормальных условиях работы.

Преимущества

• Высокая точность класса 0,5S делает его пригодным для коммерческого учета электроэнергии - подходит для контрольных и расчетных узлов.
• Широкое отверстие 80 мм упрощает монтаж на массивных шинах, снижает трудоемкость работ.
• Винтовое подключение надежно фиксирует провода, не требует специального инструмента.
• Климатическое исполнение УХЛ3 обеспечивает долгую службу в типовых промышленных условиях без кондиционирования.

Ограничения применения

• Не предназначается для постоянной работы при токах выше 2000 А - возможен перегрев и потеря точности.
• Запрещено использовать во взрывоопасных средах - не имеет взрывозащиты.
• Не рекомендуется для открытого монтажа на улице - не имеет IP-защиты от воды и пыли, хотя и защищен от прикосновения.
• Работает только в однофазных цепях - не подходит для трехфазных систем без трёх экземпляров.

Примеры использования

• Установка на главной шине ввода в промышленный цех для подключения счетчика учёта активной энергии.
• Интеграция в систему автоматического управления двигателем 1000–1500 кВт для защиты от перегрузки.
• Подключение к устройству релейной защиты в распределительном пункте 6(10)/0,4 кВ.

Практические советы

• Перед монтажом проверьте, чтобы внешний диаметр шины или кабеля был меньше 80 мм - иначе трансформатор не наденется.
• Выбирайте нагрузку на вторичной стороне не более 15 В·А - суммарное сопротивление всех подключенных приборов и проводов должно быть ниже этого значения.
• При использовании нескольких трансформаторов в одной системе - используйте одинаковые модели и классы точности для согласованности показаний.
• После монтажа обязательно проверьте целостность цепи вторичной обмотки тестером - обрыв вызовет опасное напряжение при работе системы.
