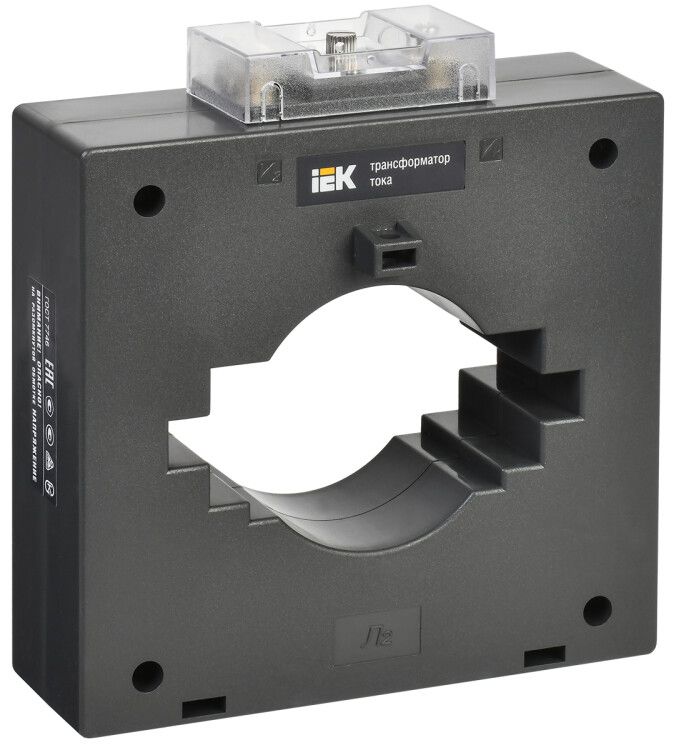

Трансформатор тока ТТИ-100 2000/5А 15ВА класс точн. 0.5S IEK ITT60-3-15-2000

Трансформатор тока ТТИ-100 2000/5А 15ВА класс точности 0,5S - это точный измерительный прибор для преобразования больших токов до 2000 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии, защиты и автоматизации. Бренд IEK (ИЭК) обеспечивает надёжность и соответствие нормативам, а артикул itt60-3-15-2000 позволяет однозначно идентифицировать модель.

Назначение и область применения

Трансформатор тока ТТИ-100 2000/5А 15ВА класс точности 0,5S предназначен для передачи сигнала тока в измерительные приборы, устройства защиты, системы автоматического управления и приборы коммерческого учёта электроэнергии. Подходит для установки в распределительных щитах, на шинах и в силовых цепях с напряжением до 660 В. Применяется на объектах с большими нагрузками: промышленные предприятия, насосные станции, компрессорные установки, конвейеры, подстанции.

Технические характеристики

• Первичный ток: 2000 А - максимальный рабочий ток, который можно измерить без искажений;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения счетчиков, реле и других приборов;
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Класс точности: 0,5S - высокая точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, соответствует сетям среднего уровня;
• Проём для провода: диаметром 62 мм - позволяет протянуть через него одиночный проводник или сборную шину;
• Высота и ширина проёма: 37 × 32 мм - габариты внутреннего канала для удобного монтажа;
• Тип конструкции: катушечный - намотка на замкнутом сердечнике, обеспечивающий минимальные потери и помехи;
• Подключение вторичной цепи: штекерный разъём - быстрый и надёжный способ подключения без пайки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого корпуса;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, подходит для помещений с умеренным климатом;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Фактор ограничения перенапряжения: FS 5 - при аварийных перегрузках ток во вторичной цепи не превышает в 5 раз номинальный, снижается риск повреждения приборов;
• Нормативы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - полностью соответствует российским стандартам на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТИ-100 2000/5А 15ВА класс точности 0,5S монтируется на монтажную плату или жёстко фиксируется на шине. Проходное исполнение позволяет установить его вокруг одного проводника без его разрывания - достаточно отключить питание, просунуть шину или кабель через отверстие 62 мм и закрепить. Штекерный разъём упрощает подключение к измерительному оборудованию: просто вставьте кабель с подходящим разъёмом. Для правильной работы необходимо соблюдать полярность выводов (обозначена на корпусе). Максимальная нагрузка на вторичную цепь - 15 ВА, не превышайте её, чтобы сохранить класс точности 0,5S.

Безопасность и стандарты

• Обеспечена защита от прикосновения - нельзя получить удар током при работе с установленным трансформатором;
• Сертифицирован в соответствии с ГОСТ 7746 и имеет свидетельство об утверждении типа средств измерений (№ 28139-12);
• Внесён в Госреестр средств измерений - может использоваться для официального коммерческого учёта электроэнергии;
• Не содержит опасных материалов, соответствует экологическим нормам.

Преимущества

• Высокая точность класса 0,5S - идеально для учёта при низких нагрузках, где другие модели дают погрешность;
• Штекерный разъём исключает ошибки при подключении и ускоряет сервисное обслуживание;
• Закрытый металлический корпус и катушечная конструкция минимизируют влияние внешних полей и помех;
• Долгий срок службы (25 лет) снижает затраты на замену и техобслуживание;
• Проверенная технология: продукт получил серебряную медаль на конкурсе “Лучшее электрооборудование-2005”.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного корпуса или щита;
• Не работает с переменными токами выше 2000 А - возможны искажения и перегрев;
• Вторичная цепь должна быть замкнутой - размыкание при работающем первичном токе вызывает опасное перенапряжение;
• Не совместим с импульсными или несинусоидальными токами - применяется только в сетях с чистой синусоидальной формой;
• Требуется соблюдение посадочного диаметра 62 мм - не подходит для тонких кабелей менее 16–25 мм2.

Примеры использования

• Установка на главной шине 10(6) кВ после трансформатора напряжения для коммерческого учёта на промышленном предприятии;
• Подключение к цифровому счётчику электроэнергии в распределительном щите цеха;
• Интеграция в систему защиты двигателя - сигнал с ТТИ-100 подаётся на реле перегрузки;
• Измерение тока в системе UPS или ИБП для контроля нагрузки.

Практические советы

• Выбирайте трансформатор тока ТТИ-100 2000/5А 15ВА класс точности 0,5S только для участков с постоянной нагрузкой близкой к 2000 А - для меньших значений лучше использовать более чувствительные модели;
• Никогда не оставляйте вторичную цепь разомкнутой при наличии тока в первичной - обязательно используйте перемычку или тестовый блок;
• При монтаже проверяйте, чтобы проводник был центрально расположен в отверстии 62 мм - смещение увеличивает погрешность;
• Для многожильных кабелей убедитесь, что суммарный диаметр не превышает 62 мм - иначе невозможно будет установить;
• При замене старого трансформатора - сравнивайте не только токовые параметры, но и тип подключения (штекерный разъём), чтобы не менять всю проводку.
