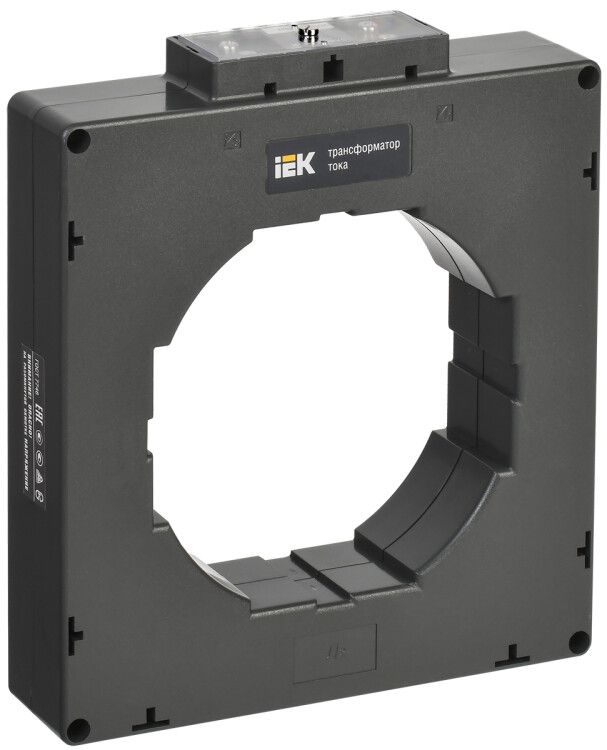

Трансформатор тока ТТИ-125 2000/5А 15ВА без шины класс точности 0.5 - ITT70-2-15-2000 IEK

Трансформатор тока ТТИ-125 2000/5А 15ВА класс точности 0,5 от бренда IEK предназначен для точного измерения больших токов в цепях до 660 В и передачи сигнала на счетчики, устройства защиты и контроля. Артикул itt70-2-15-2000 соответствует модели с катушечным исполнением и монтажом через окно.

Назначение и область применения

Трансформатор тока ТТИ-125 2000/5А 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 2000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам, реле защиты или автоматике. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станциях, конвейерах, насосных группах с высокой нагрузкой.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Номинальная вторичная полная мощность: 15 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне
• Рабочее напряжение: до 660 В
• Тип исполнения: катушечный трансформатор тока с окном
• Способ монтажа: на монтажную плату (фиксация через отверстия)
• Вторичное подключение: винтовые зажимы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Срок службы: 25 лет
• Сертификация: есть, внесён в госреестр средств измерений №28139-12
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006

Совместимость и монтаж

Трансформатор тока ТТИ-125 2000/5А 15ВА класс точности 0,5 имеет монтажное исполнение «с окном» - проводник первичной цепи проходит через центральное отверстие. Для монтажа требуется свободный доступ к шине или кабелю. Монтаж осуществляется на металлическую или пластиковую монтажную плату с помощью крепёжных отверстий. Подключение вторичной обмотки - винтовое, совместимо с проводами сечением до 2,5 мм2. Обязательно соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичную обмотку не должна превышать 15 ВА - иначе возрастёт погрешность.

Безопасность и стандарты

Трансформатор тока ТТИ-125 2000/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Защита от прикосновения реализована конструкцией корпуса - внутренние части недоступны при установленном трансформаторе. IP20 позволяет использовать только внутри закрытых щитов. Не применяется во влажных, взрывоопасных или открытых помещениях. Сертифицирован для работы в условиях УХЛ3 - подходит для большинства промышленных объектов в России и странах СНГ.

Преимущества

• Высокая точность класса 0,5 - необходима для коммерческого учёта электроэнергии
• Устойчивый срок службы - 25 лет, что снижает затраты на замену
• Подтверждённое качество - награда «Лучшее электрооборудование-2005» и включение в госреестр
• Катушечная конструкция с окном - удобна для установки на уже смонтированные шины без разрыва цепи
• Совместимость с широким спектром измерительных приборов - благодаря стандартизированному выходу 5 А

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или в сырых местах
• Запрещено работать с холостой вторичной обмоткой - при отключенном приборе необходимо замкнуть выводы S1–S2, чтобы избежать перегрева и пробоя изоляции
• Максимальная вторичная нагрузка - 15 ВА; превышение вызывает искажение сигнала и потерю точности
• Не подходит для импульсных или несинусоидальных токов - рассчитан на сетевой ток 50 Гц
• Требуется минимальный диаметр провода для прохода через окно - проверьте габариты кабеля или шины перед установкой

Примеры использования

• Учёт электроэнергии на вводе в производственный цех с нагрузкой около 2000 А
• Подключение к цифровому счётчику в распределительном щите 0,4 кВ
• Сигнал для реле максимального тока в системе защиты двигателя
• Передача данных в систему SCADA на промышленном предприятии
• Коммерческий учёт в жилом комплексе с автономными ТП

Практические советы

• Перед установкой убедитесь, что ток в цепи отключён - даже при малом токе работа с открытым окном опасна
• Выбирайте вторичную нагрузку (приборы) так, чтобы суммарная мощность не превышала 15 ВА - лучше оставлять запас 20%
• При использовании нескольких трансформаторов в одной цепи следите за одинаковой фазировкой и полярностью
• Проверяйте соответствие диаметра окна трансформатора ТТИ-125 2000/5А 15ВА класс точности 0,5 внешнему диаметру шины или кабеля - типовое окно рассчитано на шины до 40×10 мм
• При длительной работе на пределе нагрузки контролируйте температуру корпуса - перегрев указывает на превышение мощности
• Для обслуживания используйте только изолированные инструменты - даже при отключённой цепи возможна индукция
