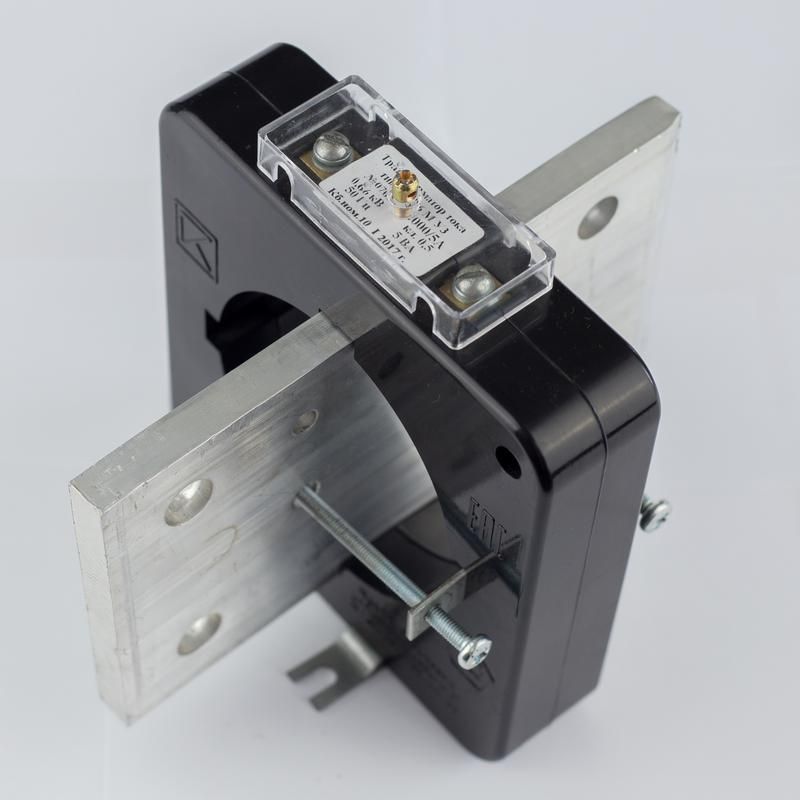

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 М S (поворотная шина) - ОС0000007415 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А класс точности 0.5 S от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000007415 соответствует модели с монтажным исполнением «с шиной» - идеально подходит для установки на токоведущую шину в распределительных устройствах.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А используется для преобразования больших значений тока (до 2000 А) в стандартизированный вторичный ток 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие измерительные устройства без прямого контакта с высокими токами. Применяется в энергообъектах: подстанциях, щитах распределения, промышленных цехах, где требуется точный контроль нагрузки и надежная защита оборудования от перегрузок и КЗ.

Технические характеристики

• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (от 1% номинала), что важно для учета энергии в широком диапазоне нагрузок;
• Номинальный первичный ток: 2000 А - способен работать с токами до этой величины без перегрева и потери точности;
• Номинальный вторичный ток: 5 А - стандартный выход, совместимый со всеми типами измерительных приборов и реле;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке; превышение вызывает погрешность;
• Рабочее напряжение: 660 В - допустимо использование в сетях до этого напряжения;
• Монтажное исполнение: с шиной - устанавливается путем протягивания токоведущей шины через центральное окно, без разрывов цепи.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А монтируется на однополюсную или многополюсную шину. Для правильной установки необходимо:

• Убедиться, что внешний диаметр шины меньше внутреннего проходного отверстия трансформатора (не указано, но обычно для таких моделей - 60–80 мм);
• Не размыкать вторичную цепь во время работы - это опасно! При разрыве возникает высокое напряжение, риск поражения и повреждения изоляции;
• Подключать только приборы с суммарной нагрузкой ≤ 5 В·А - например, один счетчик (обычно 1–3 В·А) + одно реле (1–2 В·А);
• Использовать медные провода сечением ≥ 2,5 мм2 для вторичной цепи, чтобы минимизировать потери.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А соответствует требованиям ГОСТ Р 58975-2020 (трансформаторы тока для измерения и защиты). Обладает повышенной степенью безопасности: изоляция рассчитана на 660 В, корпус выполнен из термостойкого материала. Нельзя использовать вне закрытых распределительных устройств - открытая установка запрещена.

Преимущества

• Высокая точность класса 0.5S - подходит для коммерческого учёта электроэнергии;
• Монтаж «с шиной» - не требует отключения питания, экономит время при установке и обслуживании;
• Стандартный выход 5 А - совместим с большинством существующих приборов и автоматикой;
• Надёжная изоляция - работает в условиях повышенной влажности и температурных колебаний.

Ограничения применения

• Не применяется в сетях выше 660 В - возможна пробой изоляции;
• Нельзя нагружать вторичную цепь более чем на 5 В·А - приведёт к увеличению погрешности и перегреву;
• Не предназначен для постоянной работы при токах свыше 2000 А - возможен перегрев и потеря точности;
• Не следует применять в качестве трансформатора для защиты при токах короткого замыкания выше 100 кА - не проверен на такие режимы.

Примеры использования

• Установка на главном вводе в промышленном цехе для подключения счетчика учёта активной энергии;
• Интеграция в систему релейной защиты двигателя 1000 кВт - сигнал с трансформатора подаётся на тепловое реле;
• Контроль нагрузки на шине 660 В в распределительном пункте с несколькими потребителями;
• Обновление старой системы учёта - замена механических приборов на цифровые с сохранением существующего трансформатора.

Практические советы

• Перед монтажом проверьте целостность вторичной обмотки тестером - обрыв недопустим!
• Всегда заземляйте одну точку вторичной цепи - это исключает наведённые напряжения и повышает безопасность;
• При использовании нескольких трансформаторов на одной фазе - соблюдайте полярность выводов (K1-K2);
• Для длительной работы при переменной нагрузке выбирайте трансформаторы с запасом по мощности - лучше 7–10 В·А, чем 5 В·А;
• Артикул ос0000007415 - единственный идентификатор для заказа запасных частей или аналогов - сохраните его в документации объекта.
