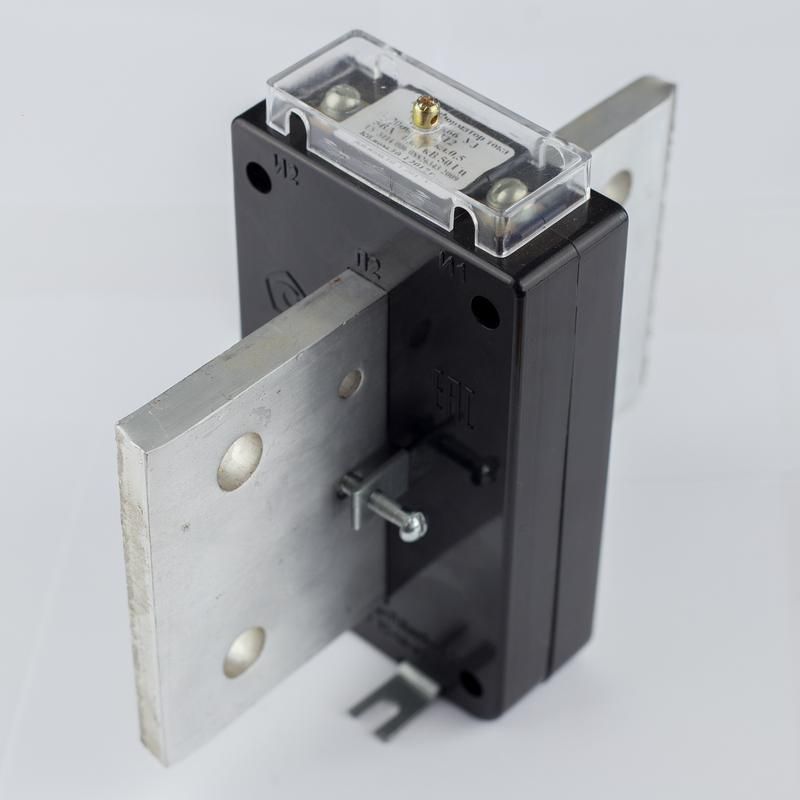

Трансформатор тока Т-0.66 2000/5А кл. точн. 0.5S 5В.А Кострома ОС0000031250 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 2000/5 А класс точности 0.5S 5 ВА от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Применяется в энергообъектах с напряжением до 660 В, особенно там, где важна точность учета и надежность работы релейной защиты.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 2000/5 А класс точности 0.5S 5 ВА используется для преобразования больших значений тока - до 2000 А - в стандартный сигнал 5 А. Это позволяет подключать счетчики, амперметры, реле защиты и другие приборы без прямого контакта с силовой цепью. Обеспечивает точную передачу сигнала даже при перегрузках, что делает его подходящим для систем коммерческого и технологического учета электроэнергии.

Подходит для установки на шины в распределительных устройствах, щитах, подстанциях и на оборудовании с большими рабочими токами - например, на вводах, секционных выключателях, крупных двигателях или комплектных трансформаторных подстанциях.

Технические характеристики

• Номинальный первичный ток: 2000 А - максимальный постоянный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% до 120% от номинала);
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции, при котором сохраняется безопасность;
• Коэффициент безопасности (FS): 10 - при КЗ во вторичной цепи трансформатор выдерживает ток до 10×номинального без повреждения;
• Количество вторичных обмоток: одна - подходит для одноканальных систем учета и защиты;
• Исполнение: однофазный - применяется в сетях переменного тока одной фазы;
• Присоединение вторичной обмотки: винтовые зажимы - позволяют легко подключать провода сечением до 4 мм2;
• Монтажное исполнение: с шиной - устанавливается прямо на проходную шину без дополнительных креплений.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 2000/5 А класс точности 0.5S 5 ВА монтируется на шину с круглым сечением. Диаметр шины должен соответствовать внутреннему отверстию трансформатора - проверьте его перед установкой. Установка выполняется при отключенном питании. После монтажа вторичная обмотка обязательно должна быть замкнута через измерительный прибор или шунт - разрыв цепи может вызвать опасное повышенное напряжение на выводах.

Не требует специального обслуживания. Подключение проводов к винтовым зажимам выполните плотно, без заусенцев. Для долговечности используйте медные жилы с изоляцией, рассчитанной на 750 В.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 2000/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 8.699–2014 и МЭК 61869. Его конструкция исключает риск пробоя изоляции при работе на предельных нагрузках. Коэффициент безопасности FS 10 гарантирует, что при аварийных режимах трансформатор не выйдет из строя и не станет причиной возгорания.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета энергии;
• Стандартный выход 5 А - совместим с широким спектром приборов без адаптеров;
• Монтаж на шину - экономит время и место при сборке щитов;
• Защита от перегрузок благодаря FS 10 - увеличивает срок службы системы;
• Надежная изоляция на 660 В - допускает применение в средних напряжениях без дополнительных мер.

Ограничения применения

• Не предназначен для трехфазных систем - требуется три экземпляра для каждой фазы;
• Не работает с постоянным током - только переменный ток частотой 50 Гц;
• Максимальная нагрузка на вторичную обмотку - 5 В·А; подключение нескольких приборов или длинных проводов может привести к погрешностям;
• Не следует использовать вне температурного диапазона, указанного производителем - данные не предоставлены, поэтому соблюдайте рекомендации по эксплуатации оборудования;
• Не допускается работа при разомкнутой вторичной цепи - это опасно!

Примеры использования

• На вводе в распределительный щит 660 В для подключения счетчика учёта электроэнергии;
• В составе автоматической системы защиты двигателей мощностью более 1 МВт;
• На секционном выключателе в цеховой сети для контроля баланса нагрузки;
• В качестве элемента релейной защиты на подстанциях малой мощности.

Практические советы

• Перед установкой проверьте диаметр шины - он должен свободно входить в окно трансформатора без усилия;
• Выбирайте нагрузку на вторичную обмотку не выше 5 В·А - лучше использовать приборы с низким потреблением;
• При использовании длинных кабелей между трансформатором и прибором - увеличьте сечение провода, чтобы не потерять точность;
• Обязательно закорачивайте вторичные выводы перед отключением приборов - даже на несколько секунд размыкание опасно;
• Трансформатор тока измерительный Т-0.66 2000/5 А класс точности 0.5S 5 ВА от ФКУ ИК-1 (Кострома) имеет ограниченный срок хранения - после длительного хранения проверьте целостность изоляции и герметичность корпуса.
