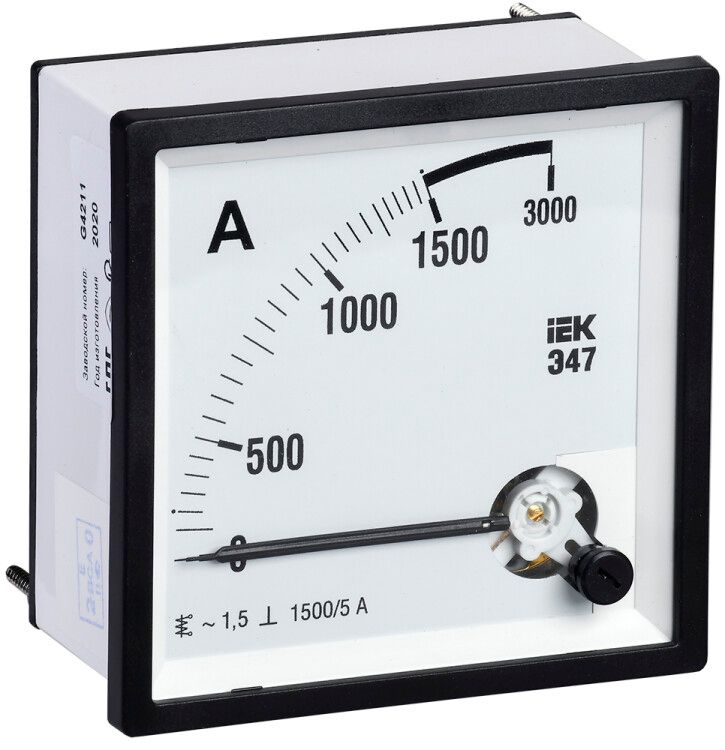

Амперметр Э47 1500/5А кл. точн. 1,5 96х96мм | IPA20-6-1500-E IEK

Амперметр Э47 1500/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор с трансформаторным включением, предназначенный для контроля тока в цепях переменного тока до 1500 А. Применяется в распределительных щитах на предприятиях, в ЖКХ и коммерческих зданиях. Модель IEK (ИЭК) с артикулом ipa20-6-1500-e соответствует ГОСТ и имеет сертифицированный тип средства измерений.

Назначение и область применения

Амперметр Э47 1500/5А используется для визуального наблюдения за величиной тока в электрических цепях переменного тока. Он предназначен для установки в шкафы и панели управления, где требуется постоянный контроль нагрузки. Подходит для работы в низковольтных распределительных устройствах: автоматических выключателях, контакторах, частотных преобразователях, групповых щитах.

Технические характеристики

• Номинальный ток первичной цепи: 0–1500 А - измеряемый ток проходит через внешний трансформатор тока (ТТ), а не напрямую через прибор;
• Номинальный ток вторичной обмотки ТТ: 5 А - входной сигнал для амперметра, совместим с большинством стандартных трансформаторов тока;
• Класс точности: 1,5 - максимальная погрешность +-1,5 % от верхнего предела измерения (1500 А);
• Тип измерения: переменный ток (AC), однополюсный;
• Рабочее напряжение: 380 В - допустимо подключение в сети до этого значения;
• Формат корпуса: 96 × 96 мм, монтаж на переднюю панель, модульное исполнение;
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли;
• Угол отклонения стрелки: 90° - шкала равномерная, легко читаемая;
• Система измерения: электромагнитная - надежна, не требует питания, работает от тока в цепи;
• Срок службы: до 10 лет при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и повышенной влажностью;
• Сертификация: есть - внесен в Госреестр средств измерений, подтвержден сертификатом утверждения типа.

Совместимость и монтаж

Амперметр Э47 1500/5А не подключается напрямую к проводам высокого тока. Его необходимо использовать **только** с трансформатором тока (ТТ) с выходом 5 А. Клеммы прибора подсоединяются ко вторичной обмотке ТТ. Монтаж осуществляется в нишу 92×92 мм в лицевой панели щита. Корпус выполнен в виде рамки с фиксирующими зажимами - закрепление происходит механически, без сверления. Совместим с любыми ТТ, имеющими номинал 5 А на выходе. Недопустимо подключение к цепям постоянного тока.

Безопасность и стандарты

Амперметр Э47 1500/5А соответствует следующим нормативам: ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, а также ТУ 4223-023-18461115-2008. Обеспечен уровень безопасности согласно требованиям к измерительным приборам в распределительных сетях. Сертификация гарантирует соответствие требованиям Росстандарта. Отказ от использования с ТТ или подключение к цепям выше 380 В нарушает безопасность и аннулирует гарантию.

Преимущества

• Не требует внешнего питания - работает исключительно от сигнала трансформатора тока;
• Высокая долговечность благодаря электромагнитной системе без электронных элементов;
• Чёткая шкала с крупными делениями - удобно считывать показания даже при слабом освещении;
• Стандартный формат 96×96 мм - совместим с тысячами существующих щитов и панелей;
• Поддержание метрологической точности в течение всего срока службы - не нуждается в периодической поверке чаще чем раз в 10 лет.

Ограничения применения

• Нельзя применять в цепях постоянного тока - прибор рассчитан только на переменный ток;
• Запрещено подключать напрямую к проводам с током более 1500 А - обязательно использование ТТ;
• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP20 не обеспечивает защиту от влаги и пыли;
• Не рекомендован для мест с сильными вибрациями - возможны смещения стрелки и снижение точности;
• Не поддерживает цифровые интерфейсы - нельзя подключить к SCADA или IoT-системам.

Примеры использования

• Контроль тока в главном вводе распределительного щита торгового центра;
• Наблюдение за нагрузкой на двигатель насоса в системе водоснабжения;
• Индикация рабочего тока в частотном преобразователе на конвейере;
• Панель управления в цехе с мощными печами или сварочными аппаратами;
• Щиты автоматического включения резерва (АВР) в многоквартирных домах.

Практические советы

• Выбирая трансформатор тока, проверьте, чтобы его номинальный ток был ≥ 1500 А, а выход - именно 5 А. Например, ТТ-1500/5;
• При замене старого амперметра сохраните полярность подключения вторичной обмотки ТТ - перепутанная фазировка вызывает обратное отклонение стрелки;
• Не используйте этот прибор вместо вольтметра - он не измеряет напряжение, хотя в названии указано “1500 V” - это лишь предел шкалы, а не рабочее напряжение;
• Проверяйте целостность обмотки ТТ перед запуском - обрыв во вторичной цепи может привести к пробою изоляции и аварии;
• При монтаже в щит с плотной компоновкой учтите габариты 96×96 мм и глубину задней части - она выступает за плоскость панели на 40–50 мм.
