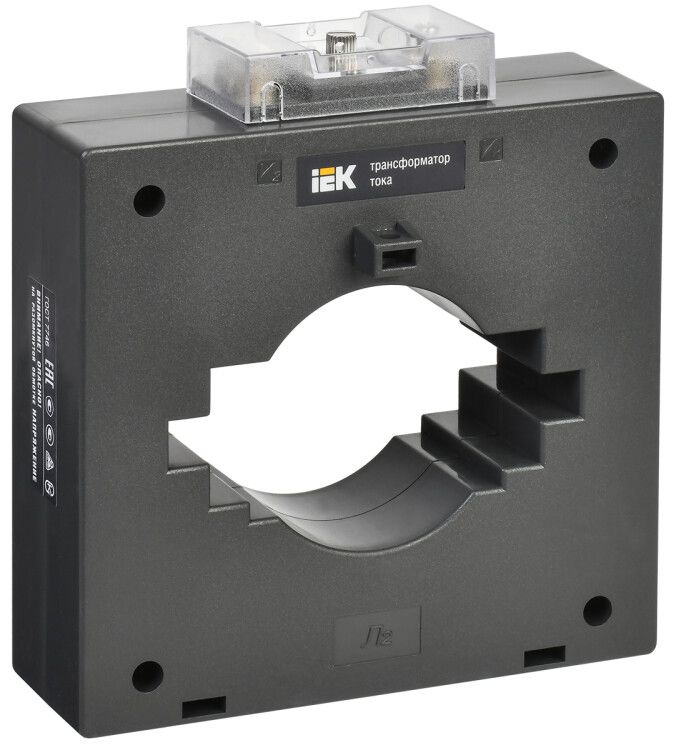

Трансформатор тока ТТИ-100 1250/5А 15ВА класс точности 0.5 - ITT60-2-15-1250 IEK

Трансформатор тока ТТИ-100 1250/5А класс точности 0.5 15ВА от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, устройства защиты и системы автоматизации. Артикул itt60-2-15-1250 соответствует модели с номинальным первичным током 1250 А и вторичным током 5 А.

Назначение и область применения

Трансформатор тока ТТИ-100 1250/5А класс точности 0.5 15ВА используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1250 А) в безопасный для измерительных приборов уровень - 5 А. Применяется в распределительных щитах, на подстанциях, в промышленных установках, где требуется точный контроль нагрузки. Подходит для подключения к электросчётчикам, реле защиты, контроллерам и другим устройствам вторичной цепи.

Технические характеристики

• Номинальный первичный ток: 1250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части трансформатора
• Тип трансформатора: многовитковый - повышает точность измерения при малых токах
• Способ монтажа: на монтажную плату - устанавливается на жёсткую поверхность через отверстия
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Монтажное исполнение: с окном - позволяет пропустить через него одиночный проводник без разрезания цепи
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №28139-12

Совместимость и монтаж

Трансформатор тока ТТИ-100 1250/5А класс точности 0.5 15ВА совместим с любыми измерительными приборами, требующими входной сигнал 5 А. Для монтажа используйте монтажную плату или жёсткую поверхность с отверстиями под крепёж. Проводник первичной цепи (до 1250 А) проходит через центральное окно - не требует разъединения линии. Вторичная обмотка подключается винтовыми зажимами: соблюдайте полярность (обозначена на корпусе). Максимальная допустимая нагрузка на вторичную цепь - 15 ВА. Не перегружайте выход - это снижает точность и может вызвать перегрев.

Безопасность и стандарты

Трансформатор тока ТТИ-100 1250/5А класс точности 0.5 15ВА имеет защиту от прикосновения к токоведущим частям и соответствует ГОСТ 7746. Сертифицирован как средство измерения и внесён в Госреестр РФ (№28139-12). Это гарантирует законность его использования в коммерческом учёте электроэнергии. Напряжение изоляции 660 В обеспечивает безопасную работу в сетях до 660 В переменного тока. Класс точности 0.5 обязателен для учётных систем, где требуется высокая достоверность данных.

Преимущества

• Высокий класс точности 0.5 - минимизирует погрешность в учёте электроэнергии
• Многовитковая конструкция - лучше воспроизводит форму тока при малых нагрузках
• Окончатый тип монтажа - удобен для установки без демонтажа силового кабеля
• Срок службы 25 лет - долговечность снижает затраты на обслуживание
• Подтверждённая сертификация - легализован для официального учёта
• Знак качества “Лучшее электрооборудование-2005” - подтверждает надёжность производства

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током
• Степень защиты IP20 - нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты
• Максимальная нагрузка 15 ВА - не подключайте несколько приборов суммарной мощностью выше этого значения
• Требуется правильная ориентация: окно должно быть направлено так, чтобы проводник проходил перпендикулярно оси трансформатора
• Не рекомендуется применять при токах ниже 10% от номинала (менее 125 А) - точность снижается

Примеры использования

• Установка в главном вводном щите промышленного предприятия для учёта потребления
• Подключение к трёхфазному счётчику через три таких трансформатора (по одному на каждую фазу)
• Интеграция в систему автоматического управления насосной станцией для защиты от перегрузки
• Монтаж в распределительном пункте на объекте ЖКХ для контроля расхода энергии

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие механических повреждений
• Обязательно закоротите вторичную обмотку при отключении нагрузки - предотвращает возникновение опасного напряжения
• Выбирайте провода вторичной цепи сечением не менее 2,5 мм2 для длинных линий - снижает потери
• Убедитесь, что диаметр проводника первичной цепи помещается в окно трансформатора - стандартное окно рассчитано на шины до 30×10 мм
• При использовании нескольких трансформаторов в одной системе - все должны иметь одинаковый класс точности и коэффициент трансформации
• Для проверки работоспособности используйте клещевой тестер с функцией измерения тока - сравните показания с данными счётчика
