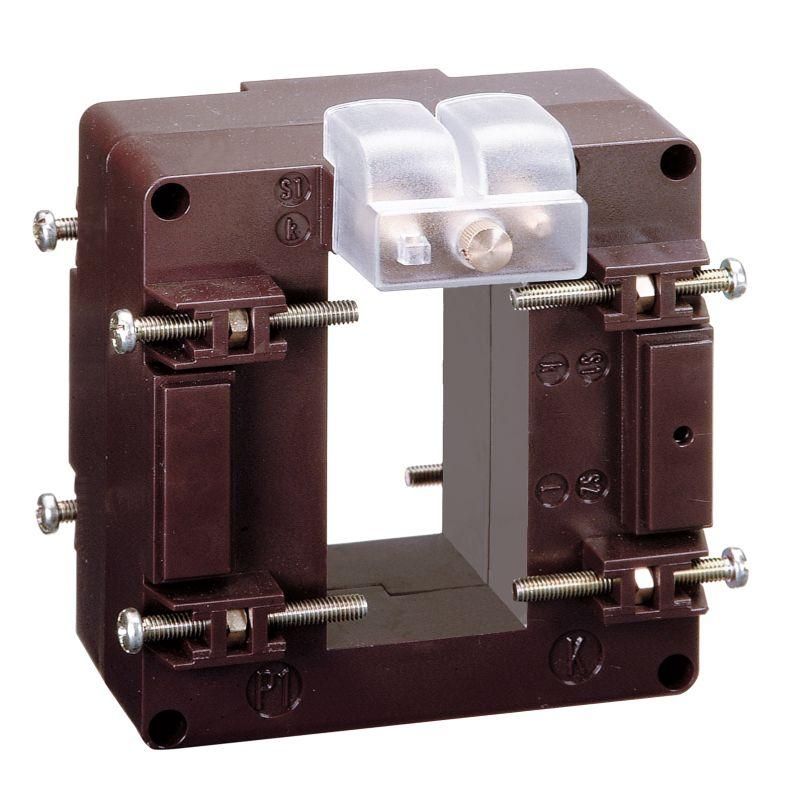

Трансформатор тока 32х65мм 1250/5А Leg TASL50D125 Legrand

Трансформатор тока 32×65 мм 1250/5 А от Legrand с артикулом tasl50d125 предназначен для измерения и защиты в цепях переменного тока до 1250 А. Он устанавливается на шины или кабели без разрыва цепи и передаёт сигнал на устройства учёта, автоматики или защиты.

Назначение и область применения

Трансформатор тока 32×65 мм 1250/5 А используется для преобразования больших значений тока (до 1250 А) в безопасный для измерительных приборов уровень - 5 А. Применяется в распределительных щитах, на вводах зданий, в системах автоматизации и контроля энергопотребления. Подходит для установки на медные или алюминиевые шины, а также на одножильные кабели с подходящим внешним диаметром.

Технические характеристики

• Номинальный первичный ток: 1250 А
• Номинальный вторичный ток: 5 А
• Габариты окна: 32 × 65 мм
• Тип: проходной, без сердечника
• Класс точности: не указано (обычно 0,5S или 1 для таких моделей; уточняйте в документации производителя)
• Работает с переменным током (AC)
• Частота: 50–60 Гц

Совместимость и монтаж

Трансформатор тока 32×65 мм 1250/5 А монтируется путём протяжения провода или шины через внутреннее окно. Для надёжной работы необходимо:

• Убедиться, что диаметр кабеля или габариты шины не превышают 32×65 мм - иначе трансформатор не закроется.
• Не допускать перегрузки вторичной цепи - выход всегда замыкают на нагрузку (измерительный прибор или шунт); открытый вторичный вывод опасен!
• Подключать вторичную обмотку строго к устройству с низким импедансом: счётчики, реле, аналитические модули.
• Использовать только экранированные кабели для соединения с приборами, чтобы исключить помехи.

Безопасность и стандарты

Произведён в соответствии с международными требованиями к измерительным трансформаторам. Обеспечивает гальваническую развязку между высоковольтной цепью и измерительными приборами. Напряжение изоляции соответствует нормам для сетей до 1 кВ. Устройство не предназначено для постоянного тока (DC).

Преимущества

• Монтируется без отключения питания - удобно при реконструкциях и обслуживании.
• Компактная форма позволяет использовать в плотно укомплектованных щитах.
• Высокая механическая прочность корпуса обеспечивает долгий срок службы даже в условиях вибраций.
• Совместим с большинством современных цифровых счётчиков и контроллеров, работающих по стандарту 5 А.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током.
• Не подходит для токов выше 1250 А - возможен перегрев и повреждение.
• Не рассчитан на частые перегрузки свыше 120 % номинала длительностью более нескольких минут.
• Точность снижается при малых токах ниже 10 % от номинала (не используйте для слабых нагрузок).
• Запрещено размыкать вторичную цепь во время работы - риск возникновения высокого напряжения и поражения.

Примеры использования

• Установка на главном вводе жилого дома для подключения многотарифного счётчика.
• Контроль потребления на входе промышленного оборудования мощностью до 800 кВт.
• Интеграция в системы управления энергией на заводе с использованием PLC и SCADA.
• Защита силового кабеля в распределительном пункте с помощью реле перегрузки.

Практические советы

• Перед монтажом проверьте, что ток в цепи отключен - хотя трансформатор можно устанавливать без отключения, лучше соблюдать меры предосторожности.
• Обязательно зафиксируйте трансформатор на шине или кабеле - он должен плотно прилегать, иначе будет шум и потеря точности.
• При использовании нескольких трансформаторов на одной фазе - убедитесь, что они установлены в одном направлении (обозначены полярность + и –).
• Для точного учёта выбирайте трансформатор с классом точности 0,5S, если ваш счётчик требует этого - модель tasl50d125 может иметь меньший класс, уточните в паспорте.
• Не устанавливайте рядом с источниками сильных ЭМИ - магнитные поля могут исказить показания.
