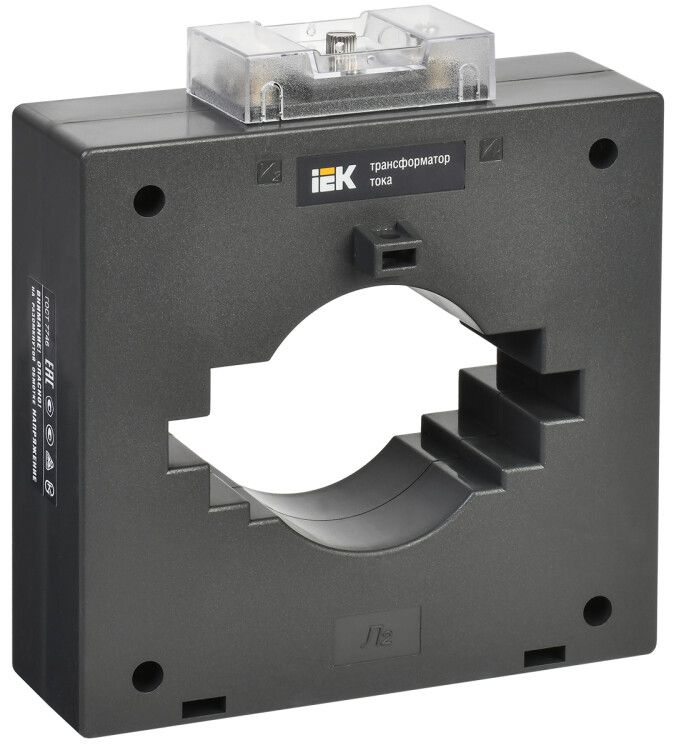

Трансформатор тока ТТИ-100 3000/5А кл. точн. 0.5S 15В.А IEK ITT60-3-15-3000

Трансформатор тока ТТИ-100 3000/5А 15ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-3-15-3000 соответствует модели с катушечной конструкцией и штекерным выходом, что упрощает подключение в промышленных системах.

Назначение и область применения

Трансформатор тока ТТИ-100 3000/5А класс 0,5S используется в системах коммерческого и технического учёта электроэнергии, где важна высокая точность измерений. Он передаёт сигнал от силовой цепи (до 3000 А) к измерительным приборам — счетчикам, анализаторам качества сети, реле защиты и контроллерам. Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных линиях с большими нагрузками.

Технические характеристики

• Первичный ток: 3000 А — максимальный рабочий ток, который можно измерять без перегрузки.
• Вторичный ток: 5 А — стандартный выходной ток для подключения к приборам учёта и защиты.
• Номинальная мощность: 15 ВА — максимальная нагрузка, которую может обеспечить трансформатор без потери точности.
• Класс точности: 0,5S — гарантирует погрешность не более ±0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала), что важно для точного учёта при частичных нагрузках.
• Рабочее напряжение: 660 В — максимальное напряжение изолирующей части, допустимое в цепи.
• Диаметр отверстия: 62 мм — позволяет протянуть через него одножильный или многожильный проводник сечением до ~150 мм².
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов.
• Способ монтажа: монтажная плата — крепится на DIN-рейку или жёстко фиксируется в щите, не требует сверления.
• Вторичное подключение: штекерный разъём — ускоряет подключение и исключает ошибки при подводке проводов.
• Фактор ограничения перенапряжения (FS): 5 — способен выдерживать кратковременные перегрузки тока до 5×3000 А без повреждения.
• Срок службы: 25 лет — рассчитан на длительную работу в промышленных условиях.
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C и относительной влажности до 95% при отсутствии конденсата.

Совместимость и монтаж

Трансформатор тока ТТИ-100 3000/5А совместим со всеми приборами, принимающими входной ток 5 А: электронными счётчиками, преобразователями, реле МЗ, PLC-системами. Штекерный разъём стандартизирован — подключается к кабелям с гибкими контактами 0,5–2,5 мм².

Монтаж выполняется на монтажной плате или DIN-рейке. Открытый проём 62 мм позволяет установить трансформатор вокруг уже смонтированного провода без его демонтажа. Для надёжности рекомендуется использовать зажимы для фиксации проводника и проверять плотность контактов в штекере после установки.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Произведён с соблюдением требований к безопасности: защита от прикосновения, изоляция на 660 В, отсутствие открытых токоведущих элементов.
• Внесён в Госреестр средств измерений №28139-12 — имеет официальное право применяться в коммерческом учёте электроэнергии.
• Сертифицирован — подтверждено соответствие нормам по EMC, термостойкости и механической прочности.

Преимущества

• Класс точности 0,5S обеспечивает точность даже при низких нагрузках — идеально для объектов с переменной нагрузкой (например, ночью или в межсменный период).
• Штекерный выход снижает риск ошибок при подключении и ускоряет сервисное обслуживание.
• Открытое окно 62 мм позволяет легко монтировать трансформатор на готовую шину — не требуется разрыв цепи.
• Высокая перегрузочная способность (FS=5) защищает от импульсов и аварийных токов.
• Долгий срок службы (25 лет) и сертификаты подтверждают надёжность, подтвержденную испытаниями и опытом эксплуатации.

Ограничения применения

• Не применяется вне закрытых корпусов — степень защиты IP20 не предохраняет от пыли, влаги и внешних воздействий.
• Не предназначен для работы с постоянным током — только для переменного тока 50/60 Гц.
• Вторичная цепь должна быть замкнута во время работы — размыкание цепи при наличии тока в первичной обмотке вызывает опасное перенапряжение.
• Не следует использовать с нагрузкой выше 15 ВА — превышение приведёт к увеличению погрешности и возможному перегреву.

Примеры использования

• Подключение к трёхфазному счётчику в крупном торговом центре с нагрузкой до 3000 А.
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя.
• Установка на главной шине распределительного пункта для передачи данных в SCADA-систему.
• Измерение тока в цепи питания промышленного конвейера с регулярными пусками и остановками.

Практические советы

• Проверьте диаметр кабеля перед монтажом — он должен свободно проходить через отверстие 62 мм, но не болтаться.
• Обязательно используйте перемычки или тестовые колодки для безопасного отключения вторичной цепи при обслуживании.
• При использовании нескольких трансформаторов в одной системе следите за одинаковым направлением намотки — это влияет на фазировку сигнала.
• Для точного учёта в условиях низких нагрузок (менее 10%) выбирайте именно класс 0,5S — обычный класс 0,5 может давать значительную погрешность.
• При замене старого трансформатора убедитесь, что новый имеет тот же коэффициент трансформации (3000/5) и аналогичную мощность (15 ВА).
