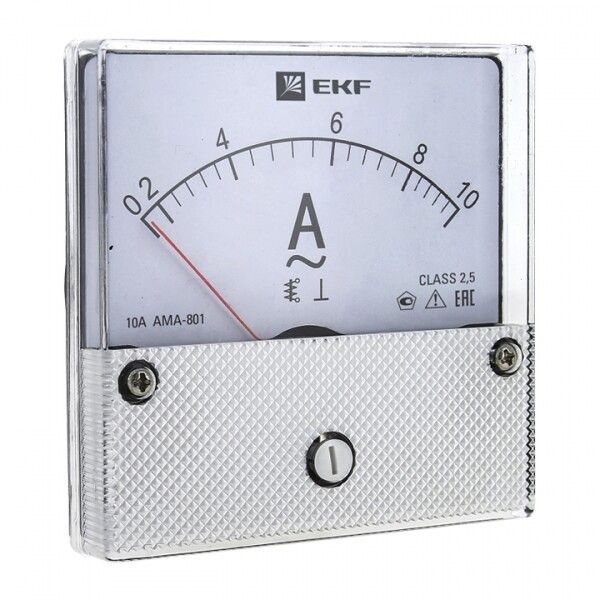

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 1500А трансф. подкл. EKF am-a801-1500/ama-801-1500

Амперметр аналоговый AM-A801 от EKF в серии PROxima предназначен для измерения силы тока до 1500 А в сетях переменного тока через внешний трансформатор тока. Устройство монтируется на панели распределительных щитов с круглым вырезом 80×80 мм и подходит для промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый AM-A801 используется для визуального контроля величины тока в однофазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, системах автоматизации, энергообъектах, ЖЭКах и других местах, где требуется постоянный наблюдательный контроль за нагрузкой. Подходит для установки в щитах управления насосными станциями, конвейерами, компрессорами и другим оборудованием с высокими токами.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 1500 А (по первичной обмотке трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 2.5 - допустимая погрешность +-2,5% от верхнего предела измерения
• Рабочее напряжение: до 380 В
• Измерительная система: магнитомягкое железо - обеспечивает устойчивую работу при перегрузках
• Угол отклонения стрелки: 90° - оптимальный угол для удобного считывания показаний
• Способ подключения: исключительно через трансформатор тока (ТТ); прямое включение невозможно
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (частично защищён от пыли; не герметичен)
• Потребляемая мощность: 0 Вт - устройство не потребляет энергию из цепи, работает за счёт сигнала от ТТ
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и температур от −25C до +40C
• Сертификация: соответствует ГОСТ 8711-93
• Форм-фактор: монтаж на панель, размер окна 80×80 мм, круглый вырез
• Ширина модуля: 5 единиц (соответствует DIN-рейке)

Совместимость и монтаж

AM-A801 совместим с любыми трансформаторами тока с номиналом вторичной обмотки 5 А. Для правильной работы необходимо использовать ТТ с коэффициентом трансформации 1500/5 А. Монтаж осуществляется путём вставки корпуса в подготовленный круглый вырез 80×80 мм в стенке щита. Крепление происходит с помощью фиксирующего кольца сзади. Обязательно соблюдать полярность подключения выводов T1 и T2 от трансформатора тока - неверное подключение изменяет направление отклонения стрелки. Напряжением питания прибор не требует - он полностью зависит от входящего сигнала от ТТ.

Безопасность и стандарты

Амперметр аналоговый AM-A801 сертифицирован согласно ГОСТ 8711-93, что гарантирует соответствие требованиям безопасности и надёжности для промышленного использования. Степень защиты IP20 позволяет применять прибор внутри закрытых щитов, но не рекомендует его использование во влажных, запылённых или открытых средах. Открытые контакты на задней части устройства находятся под потенциалом сети - доступ возможен только после отключения питания.

Преимущества

• Не требует внешнего питания - экономически выгоден и безопасен
• Высокая механическая прочность благодаря металлическому корпусу и магнитомягкой системе
• Удобная шкала с крупным делением - легко читается даже при плохом освещении
• Совместим с широкой гаммой стандартных трансформаторов тока 5 А
• Заводская калибровка - не нуждается в регулировке после установки

Ограничения применения

• Нельзя использовать в цепях постоянного тока - прибор рассчитан только на AC
• Не подходит для установки вне щитов - степень защиты IP20 не защищает от брызг, воды и пыли
• Только с трансформатором тока 1500/5 А; нельзя подключить напрямую к проводникам
• Не имеет функции аварийной сигнализации - только визуальный индикатор
• При длительном превышении тока выше 1500 А возможны повреждения механизма

Примеры использования

• Контроль тока в главном вводе промышленного щита с мощностью до 1 MW
• Наблюдение за нагрузкой на двигателе насосной станции
• Индикация рабочих токов в распределительных пунктах (РП) многоквартирных домов
• Мониторинг тока в цепях нагревательных элементов на заводах

Практические советы

• Выбирая трансформатор тока, проверьте, чтобы его класс точности был не ниже 0,5 - иначе погрешность всего измерения будет выше заявленной 2,5%
• При замене старого амперметра на новый AM-A801 сохраните схему подключения ТТ - помечайте провода T1/T2
• Обеспечьте свободный доступ к прибору для ежедневного осмотра - стрелочные приборы не имеют цифровой истории
• Проверяйте плотность затяжки контактных болтов на стороне ТТ - слабый контакт вызывает перегрев и искажение показаний
• Для помещений с высокой влажностью используйте дополнительную герметизацию вокруг выреза - сам прибор не защищён от влаги
